Emerson Rosemount 3051S MultiVariable Betriebsanleitung Seite 40

Abschnitt 3: Konfiguration
April 2013
Online- und Offline-Modus
Die Engineering Assistant Software kann in zwei Betriebsarten verwendet werden: Online und
Offline. Im Online-Modus kann der Anwender die Konfiguration vom Messumformer abrufen,
die Parameter bearbeiten, die geänderte Konfiguration an den Messumformer zurücksenden
oder die Konfiguration in einer Datei speichern. Im Offline-Modus kann der Anwender eine neue
Durchflusskonfiguration erstellen und die Konfiguration in einer Datei speichern oder eine
bestehende Datei öffnen und ändern.
3.4.2 Überblick über die grundlegende Navigation

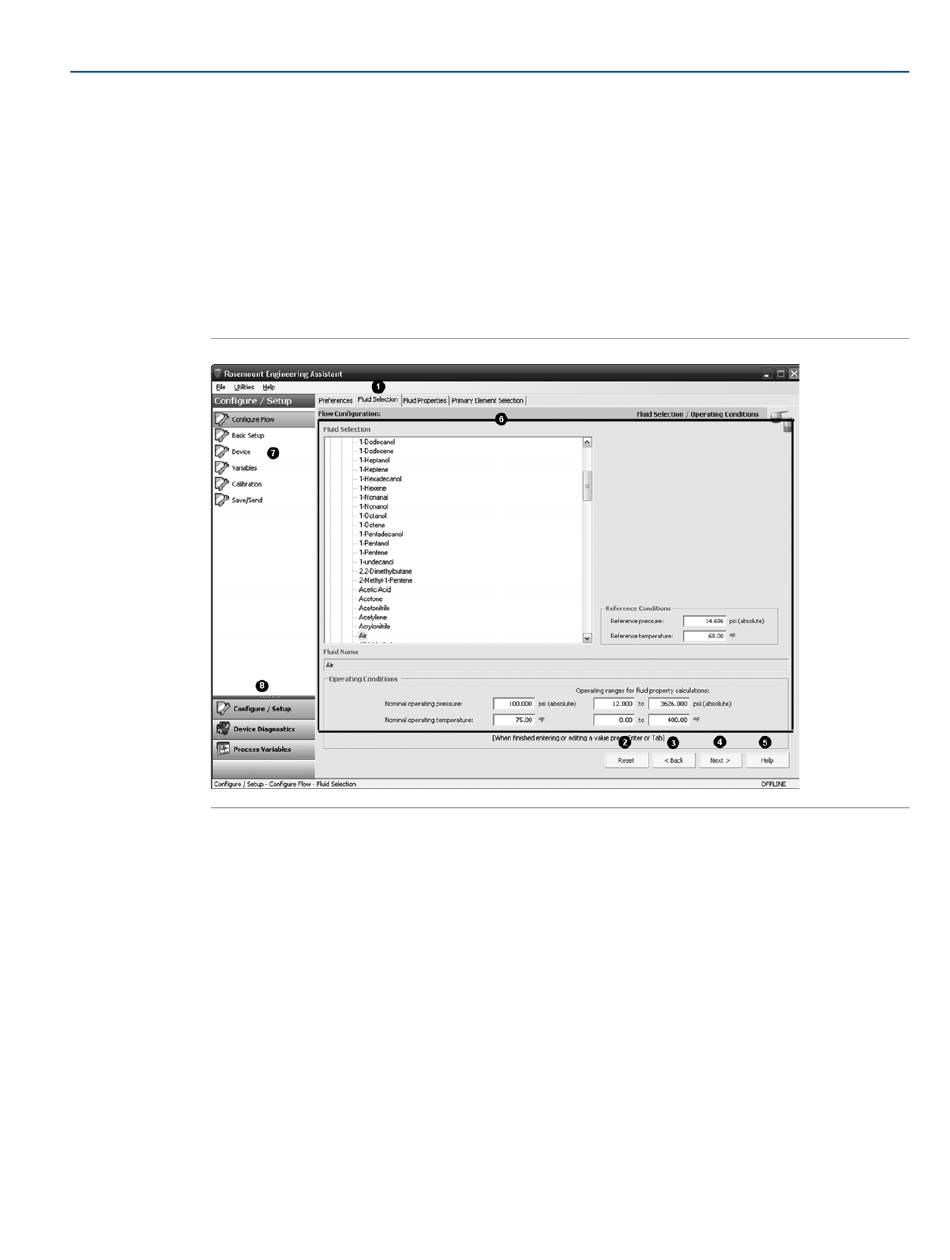

Abbildung 3-3. Grundlegender Überblick über die Navigation des Engineering Assistant
Es stehen verschiedene Möglichkeiten zur Navigation der Engineering Assistant Software zur
Verfügung. Die nachfolgende Nummerierung entspricht den Ziffern in
1.
2.
a.
14
Die Navigationsregister enthalten Informationen zur Durchflusskonfiguration.
Im Offline-Modus werden die einzelnen Registerkarten erst dann aktiv, wenn die
Pflichtfelder auf der vorherigen Registerkarte vollständig ausgefüllt wurden. Im
Online-Modus sind diese Registerkarten aktiviert, es sei denn, es wurde eine
Änderung bei einer vorhergehenden Registerkarte vorgenommen.
Mit der Schaltfläche Reset (Rücksetzen) können alle Felder auf allen
Durchflusskonfigurations-Registerkarten (Fluid Selection [Auswahl des Mediums],
Fluid Properties [Eigenschaften des Mediums] und Primary Element Selection [Auswahl
des Wirkdruckgebers]) auf die Werte zurückgesetzt werden, die vor Beginn der
Konfiguration eingestellt waren.
Mit der Schaltfläche Reset können alle Felder auf allen Durchflusskonfigurations-
Registerkarten (Fluid Selection [Auswahl des Mediums], Fluid Properties [Eigenschaften
des Mediums] und Primary Element Selection [Auswahl des Wirkdruckgebers]) auf die
Werte zurückgesetzt werden, die vor Beginn der Konfiguration eingestellt waren.
Betriebsanleitung
00809-0105-4803, Rev DA
Abbildung 3-3.
Konfiguration
