DIGITALANZEIGER

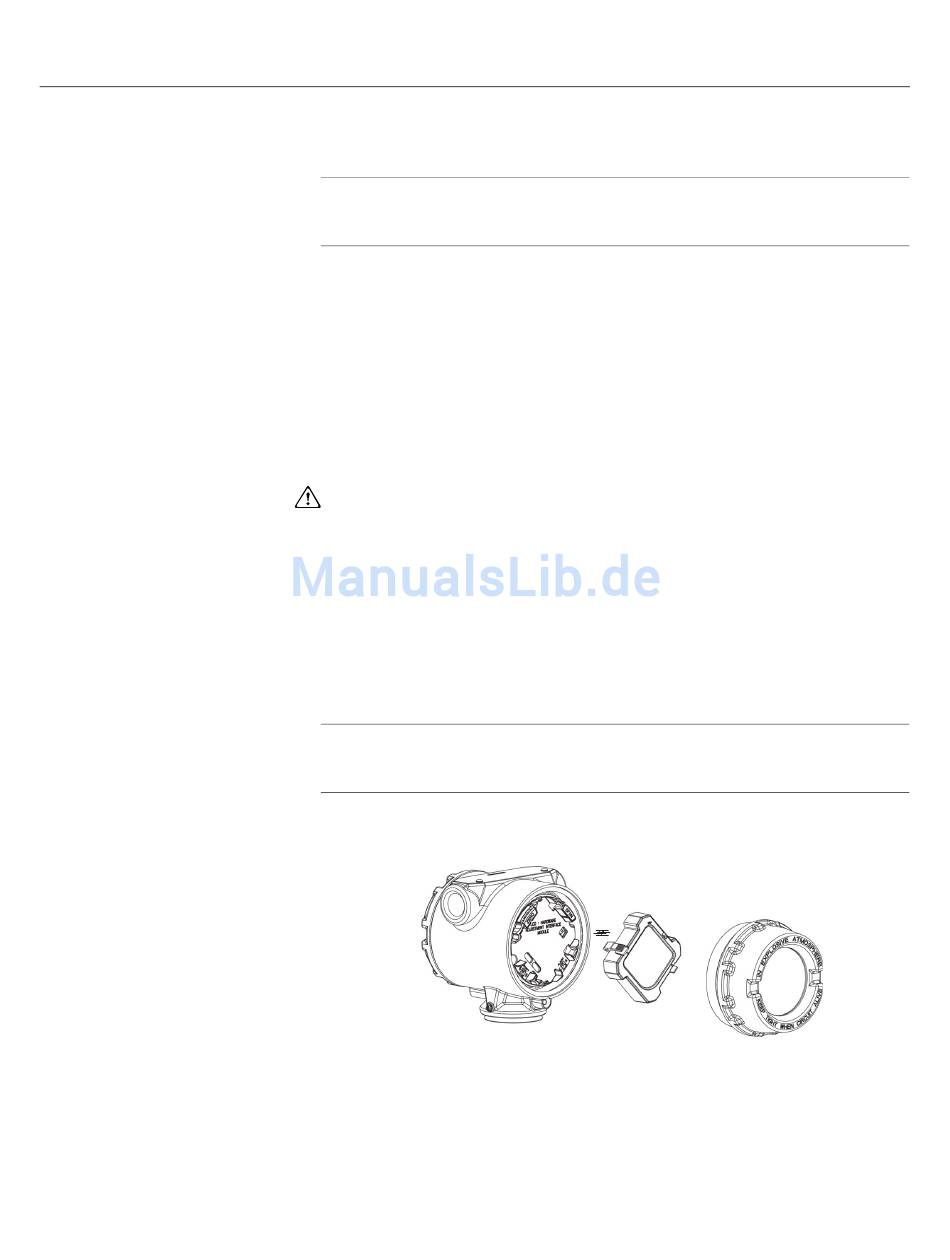

Abbildung 3-13. Optionaler
Digitalanzeiger
Ist ein LCD Display bestellt, ist dieses bei Lieferung am Messumformer
montiert.
HINWEIS
Ein LCD Display ist nicht lieferbar bei Messung Option Code 61, für
Erkennung von flüssigem Kohlenwasserstoff.
Der optionale Digitalanzeiger kann in 90°-Schritten gedreht werden, hierfür
auf die beiden Clips drücken, rausziehen, drehen und zurück einrasten
lassen.
Wenn die Pins des Digitalanzeigers versehentlich aus der Anschlussplatine
herausgezogen werden, setzen Sie die Pins vorsichtig wieder ein, bevor Sie
den Digitalanzeiger wieder einrasten.
Um ein LCD Display zu installieren, siehe Abbildung 3-13 auf Seite 3-9 und
folgen den Anweisungen:
1. Den LCD Gehäusedeckel entfernen. In explosionsgefährdeten
Umgebungen die Gerätedeckel nicht entfernen, wenn der Stromkreis
unter Spannung steht.
2. Stecken Sie den vierpoligen Steckverbinder in den Digitalanzeiger
und lassen Sie ihn einrasten.
Die folgenden Temperaturgrenzen für den Digitalanzeiger beachten:

Betrieb:

–20 bis 80 °C (–4 bis 175 °F)
Lagerung: –40 bis 85 °C (–40 bis 185 °F)
3. Den Deckel des Messumformers wieder anbringen.
HINWEIS
Verwenden Sie ausschließlich den Digitalanzeiger für den Rosemount
Wireless Messumformer mit der Teilenummer 00753-9004-0002.
Rosemount 702
LCD
Pins
Digitalanzeiger
LCD Gehäusedeckel
3-9
