Betriebsanleitung
00809-0105-4803, Rev DA

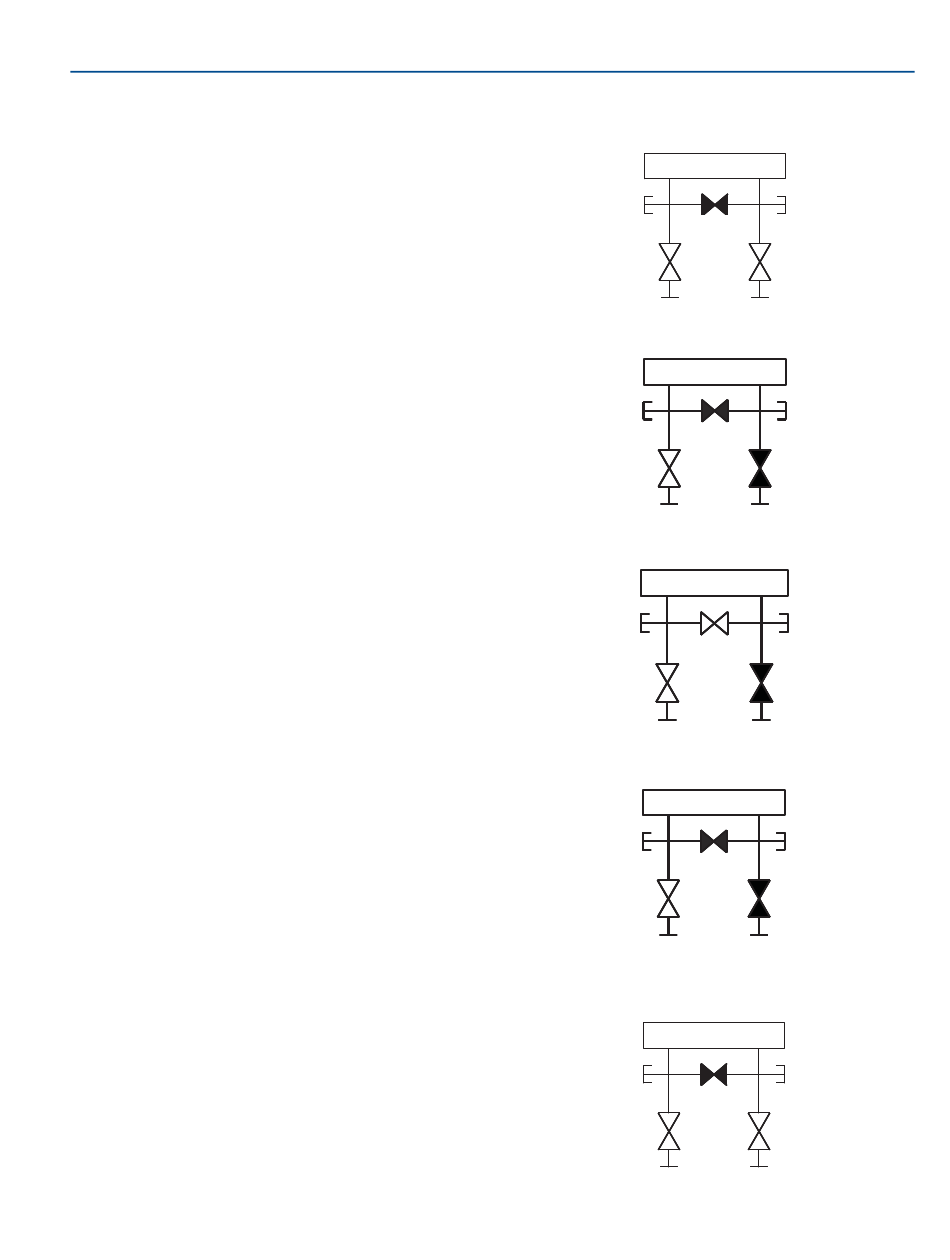

Konfigurationen mit 3-fach und 5-fach Ventilblock abgebildet:
Beim normalen Betrieb sind die beiden
Absperrventile zwischen dem Prozess
und Geräteanschluss geöffnet und das
Ausgleichsventil geschlossen.
1.
2.
3.
4.
Installation
Zum Nullpunktabgleich des
3051S MultiVariable
Messumformers das
Absperrventil auf der
Niederdruckseite (Auslassseite)
des Messumformers zuerst
schließen.
Das mittlere Ausgleichsventil
öffnen, um die Drücke auf
beiden Seiten des
Messumformers auszugleichen.
Die Ventile des Ventilblocks sind
nun korrekt konfiguriert, um
den Nullpunktabgleich des
Messumformer-Differenzdrucks
ensors durchführen zu können.
Nach dem Nullpunktabgleich
des Differenzdrucksensors das
Ausgleichsventil schließen.
Das Absperrventil auf der
Niederdruckseite des
Messumformers öffnen, um den
Messumformer wieder in
Betrieb zu nehmen.
Abschnitt 2: Installation
H
H
Drain/
Ablass-/
Entlüftungsventil
Vent Valve
Ausgleichsventil Equalize
(geschlossen)
(closed)
Isolate
Absperrventil
(geöffnet)
(open)
Process Prozess
H
H
Drain/
Ablass-/
Entlüftungsventil
Vent Valve
Equalize
Ausgleichsventil
(geschlossen)
(closed)
Isolate
Absperrventil
(geöffnet)
(open)
Process Prozess
H H
Drain/
Ablass-/
Entlüftungsventil
Vent Valve
Ausgleichsventil
Equalize
(geöffnet)
(open)
Isolate
Absperrventil
(geöffnet)
(open)
Prozess
Process
H
H
Drain/
Ablass-/
Entlüftungsventil
Vent Valve
Ausgleichsventil
Equalize
(geschlossen)
(closed)
Isolate
Absperrventil
(geöffnet)
(open)
Process Prozess
H H
Drain/
Ablass-/
Entlüftungsventil
Vent Valve
Ausgleichsventil
Equalize
(geschlossen)
(closed)
Isolate
Absperrventil
(geöffnet)
(open)
Process Prozess
April 2013
L
L
Drain/
Ablass-/
Entlüftungsventil
Vent Valve
Isolate
Absperrventil
(geöffnet)
(open)
L L
Drain/
Ablass-/
Entlüftungsventil
Vent Valve
Isolate
Absperrventil
(geschlossen)
(closed)
L L
Drain/
Ablass-/
Entlüftungsventil
Vent Valve
Isolate
Absperrventil
(geschlossen)
(closed)
L L
Drain/
Ablass-/
Entlüftungsventil
Vent Valve
Isolate
Absperrventil
(geschlossen)
(closed)
L L
Drain/
Ablass-/
Entlüftungsventil
Vent Valve
Isolate
Absperrventil
(geöffnet)
(open)
