Betriebsanleitung
00809-0105-4803, Rev DA
2.5 Rosemount 305 und 304 Ventilblöcke
Der integrierte Rosemount 305 Ventilblock ist in zwei Ausführungen erhältlich: mit Anpassungs-
und Coplanar Flansch. Mit den Ovaladaptern kann der integrierte Ventilblock 305 mit
Anpassungsflansch an die meisten auf dem Markt befindlichen Wirkdruckgeber montiert werden.

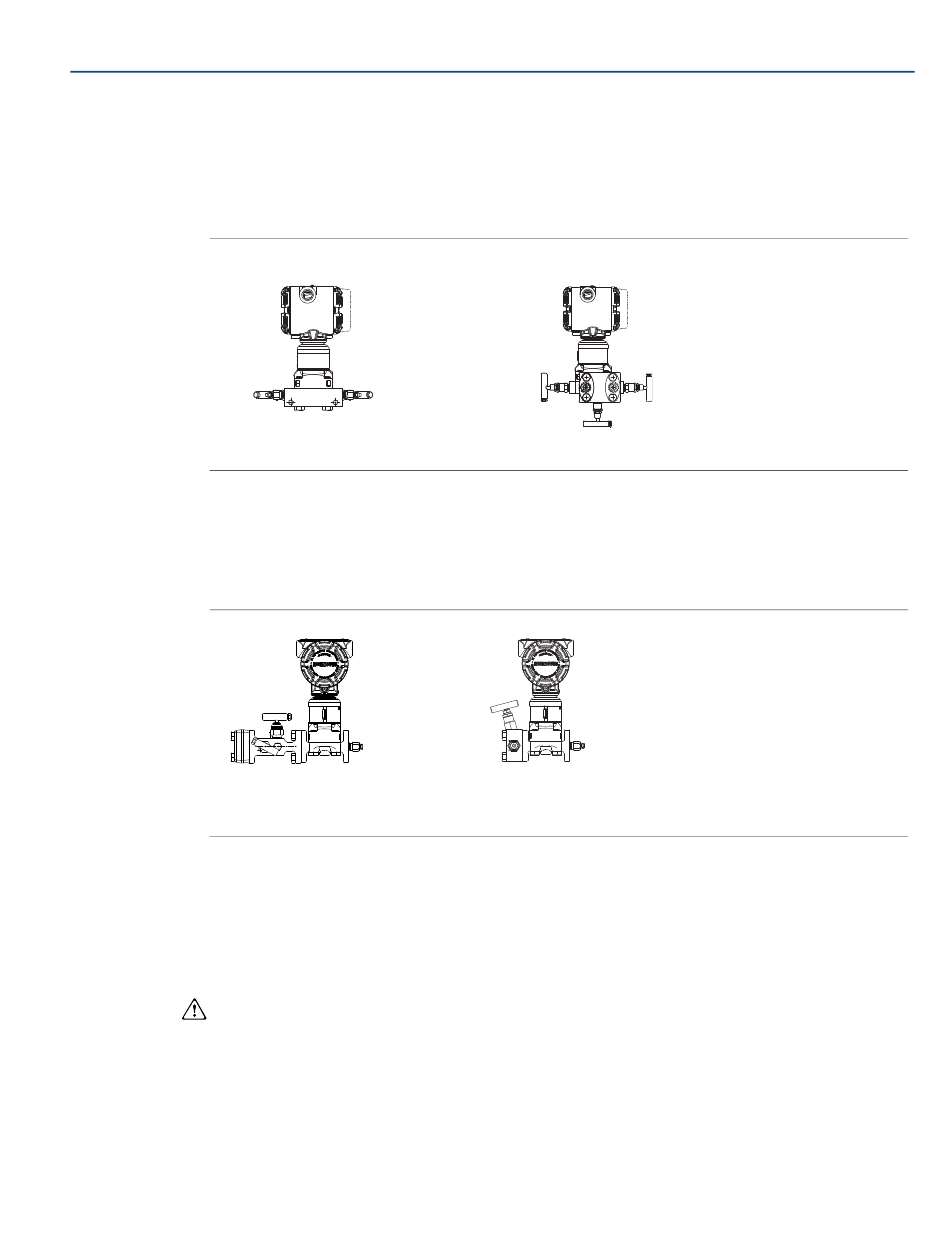

Abbildung 2-15. Ausführungen des Rosemount 305 Ventilblocks
COPLANAR FLANSCH
Der Rosemount 304 ist in zwei Basisausführungen erhältlich: Anpassungsflansch (Flansch x Flansch
und Flansch x Rohr) und Sandwich-Bauweise. Der 304 Ventilblock mit Anpassungsflansch ist in
Konfigurationen mit 2-, 3- und 5-fach Ventilblock erhältlich. Der 304 Ventilblock in
Sandwich-Bauweise ist in Konfigurationen mit 3- und 5-fach Ventilblock erhältlich.
Abbildung 2-16. Konfigurationen des Rosemount 304 Ventilblocks
ANPASSUNGSFLANSCH
2.5.1 Installation des integrierten Rosemount 305 Ventilblocks
So installieren Sie einen integrierten 305 Ventilblock an einem 3051S MultiVariable
Messumformer:
1.
Installation
305 INTEGRIERT MIT
304 MIT
Die PTFE O-Ringe des SuperModule überprüfen. Unbeschädigte O-Ringe können
erneut verwendet werden. Weisen die O-Ringe Beschädigungen wie z. B. Risse oder
Kerben auf, müssen sie erneuert werden.
305 INTEGRIERT MIT
ANPASSUNGSFLANSCH
304 IN
SANDWICH-BAUWEISE
