Befindet sich die Steckbrücke Schreibschutz auf ON, akzeptiert der Messumformer keinen
Schreibvorgang auf den Speicher. Konfigurationsänderungen wie digitaler Abgleich und
Messbereichsänderungen können nicht ausgeführt werden, wenn die Messumformer-
sicherheit auf ON gesetzt ist.
Die Steckbrückenposition wie folgt ändern:
1.
2.
3.

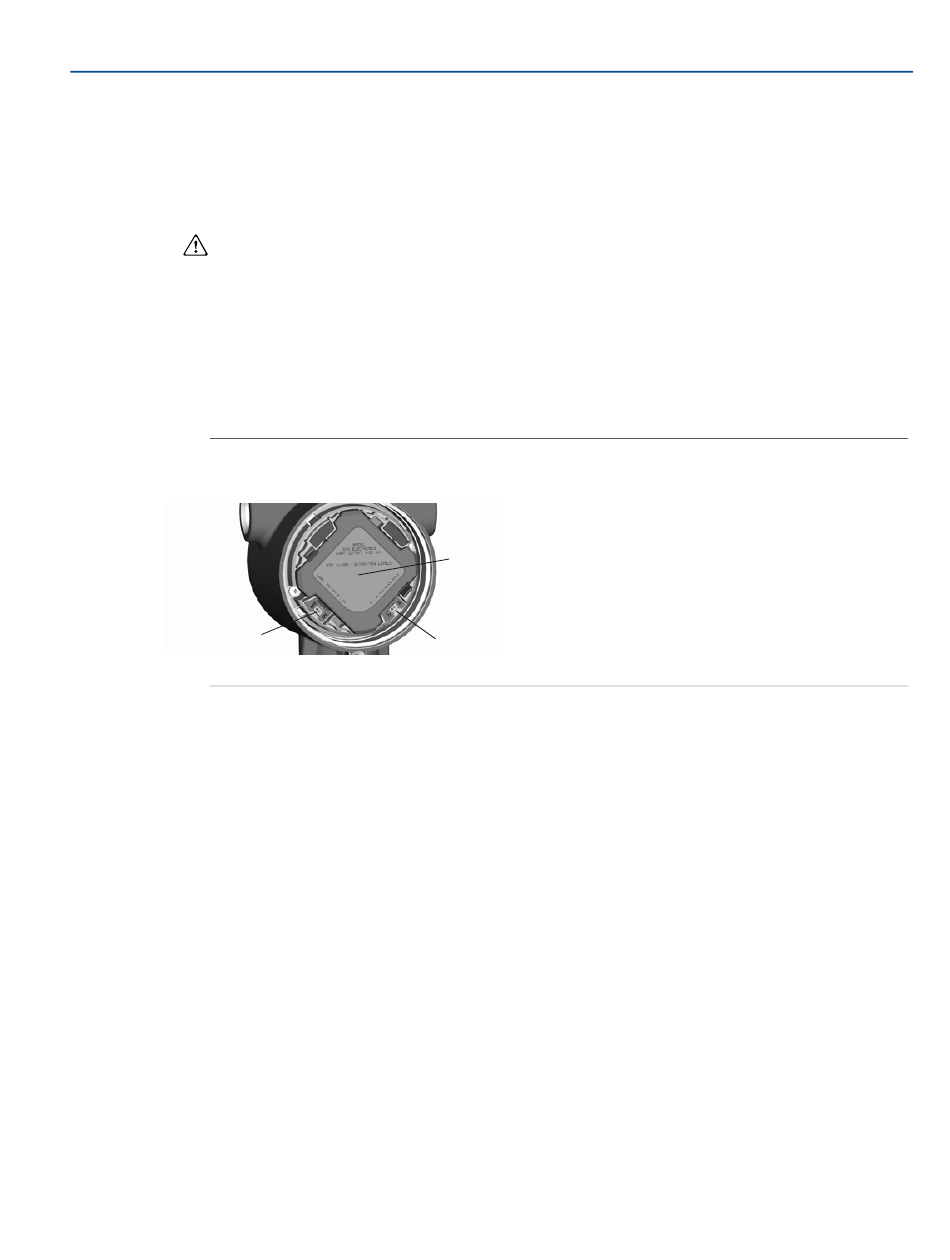

Abbildung 2-1. Schalterkonfiguration
Sicherheit
4.
Alarmrichtung konfigurieren
Die Alarmrichtung des Messumformers wird durch Setzen des Alarmschalters eingestellt.
Den Schalter für Hochalarm auf die Position „HI" und für Niedrigalarm auf die Position „LO"
einstellen. Weitere Informationen über Alarm- und Sättigungswerte finden Sie unter
und Sättigungswerte" auf Seite
2.4.2 Montageanforderungen
Maßzeichnungen siehe
Drehen des Gehäuses
Zum Verbessern des Zugangs zur Feldverdrahtung sowie der Ablesbarkeit des optionalen
Digitalanzeigers kann das Gehäuse gedreht werden. So drehen Sie das Gehäuse:
1.
2.
12
In explosionsgefährdeten Bereichen dürfen Messumformer nur im spannungslosen
Zustand geöffnet werden. Wenn der Messumformer in einem Messkreis installiert ist,
den Messkreis auf Handbetrieb einstellen und die Spannungsversorgung trennen.
Den Gehäusedeckel auf der Seite entfernen, die der Seite mit den Feldanschlussklemmen
gegenüber liegt.
Den Schalter mit einem kleinen Schraubendreher in die gewünschte Position schieben.
Siehe Abbildung 2-1.
Funktionsplatine
Alarm
Den Gehäusedeckel des Messumformers wieder anbringen. Gehäusedeckel des
Messumformers müssen vollständig geschlossen sein (bis Metall an Metall anliegt),
um den Anforderungen für druckfeste Kapselung und Ex-Schutz zu entsprechen.
2-34.
„Technische Daten und Bestellinformationen" auf Seite
Die Gehäusesicherungsschraube lösen.
Das Gehäuse von seiner ursprünglichen (gelieferten) Position aus um 180 Grad nach
links oder rechts drehen.
