August 2016
Hinweis
Das Gehäuse um nicht mehr als 180° drehen, ohne den Messumformer zunächst
zu zerlegen. Ausführliche Informationen zum Rosemount 3051SMV
F Feldbus-Messumformer sind in der entsprechenden
OUNDATION
zu finden. Ein Überdrehen kann die elektrische Verbindung zwischen Sensormodul und
Elektronikplatine beschädigen.

3.1 Digitalanzeiger drehen

Bei Messumformern, die mit dem Digitalanzeiger bestellt wurden, ist der
Anzeiger bereits installiert.
Der Digitalanzeiger kann zusätzlich zum Gehäuse des Messumformers in
Schritten von 90° gedreht werden. Hierzu die beiden Clips zusammendrücken,
den Digitalanzeiger herausziehen, in die gewünschte Richtung drehen und
wieder einrasten lassen.
Wenn die Pins des Digitalanzeigers versehentlich aus der Anschlussplatine
herausgezogen werden, die Pins vorsichtig wieder einsetzen, bevor der
Digitalanzeiger wieder eingerastet wird.
Den Digitalanzeiger wie folgt und gemäß
1. Wenn der Messumformer in einem Segment installiert ist, dann das Segment
sichern und die Spannungsversorgung abklemmen.
2. Den Gehäusedeckel auf der Seite abnehmen, die der Seite mit der
Aufschrift FIELD TERMINALS (Feldanschlussklemmen) gegenüber liegt.
In explosionsgefährdeten Umgebungen die Gerätedeckel nicht entfernen,
wenn der Stromkreis unter Spannung steht.
3. Den vierpoligen Steckverbinder in den Digitalanzeiger einstecken und
einrasten lassen.
4. Den Gehäusedeckel wieder anbringen und festziehen, bis Metall fest an Metall
anliegt, um die Anforderungen für Ex-Schutz zu erfüllen.
5. Nach der Installation des Messumformers die Spannungsversorgung wieder
anschließen.

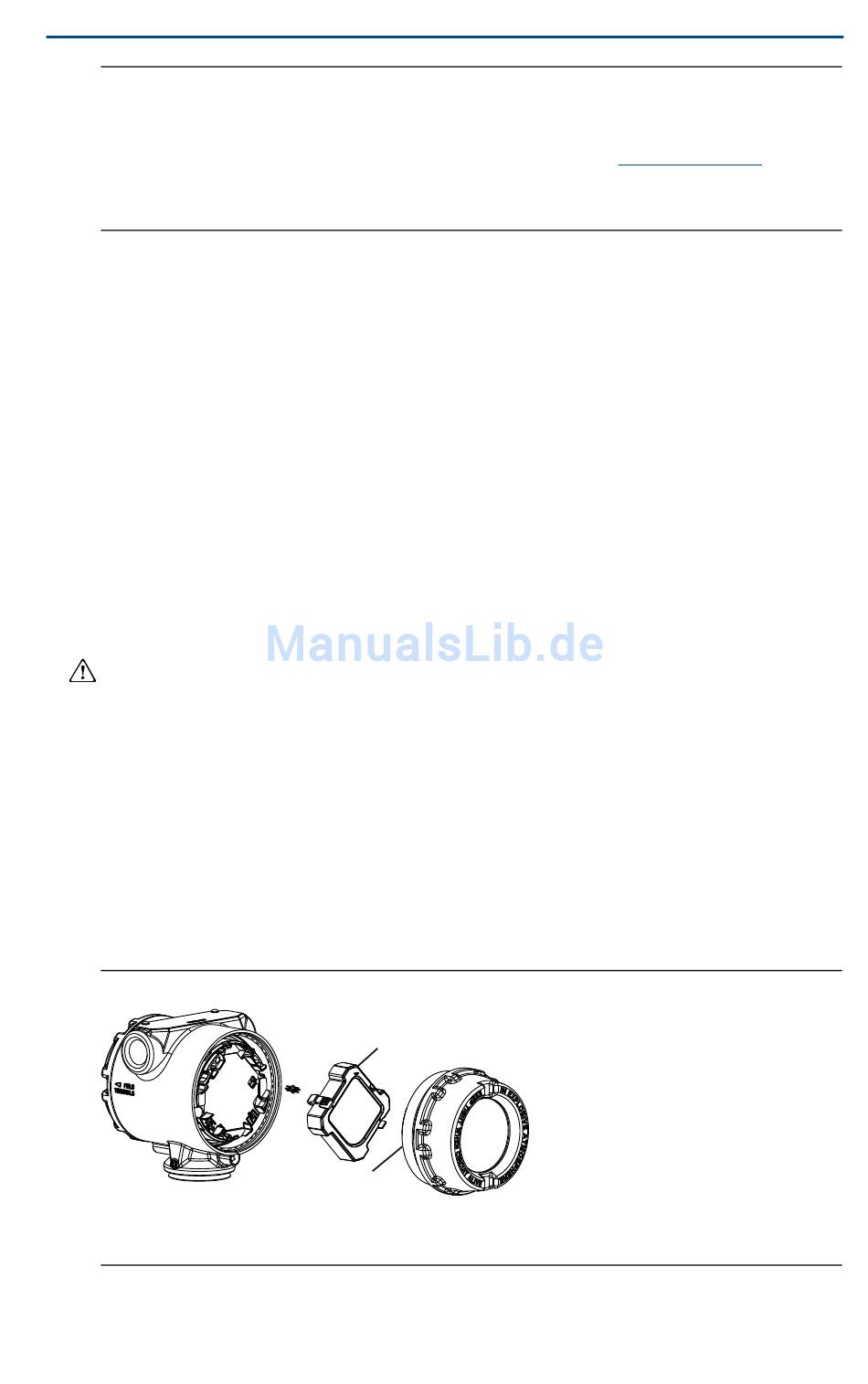

Abbildung 4. Optionaler Digitalanzeiger
A. Digitalanzeiger
B. Gehäusedeckel für Digitalanzeiger
Abbildung 4
A
B
Kurzanleitung
Betriebsanleitung
installieren:
7
