Betriebsanleitung
00809-0105-4803, Rev DA
1.
2.
3.7.5 Statischer Druck
Funktionstastenfolge für direkten Ausgang der Prozessvariable
Hinweis
Der Sensorabgleich ist eine Zweipunkt-Sensorkalibrierung, bei der die beiden Druck-Endwerte
eingestellt und alle zwischen diesen beiden Werten liegenden Ausgangswerte linearisiert
werden. Immer zuerst den unteren Sensorabgleichwert einstellen, um den korrekten Offset
festzulegen. Durch die Einstellung des oberen Sensorabgleichwertes wird die Steigung der
Kennlinie basierend auf dem unteren Sensorabgleichwert korrigiert. Durch Festlegung der
Werte für den Abgleich kann der Anwender die Genauigkeit des Messumformers über einen
angegebenen Messbereich bei der eingestellten Temperatur optimieren. Siehe Seite

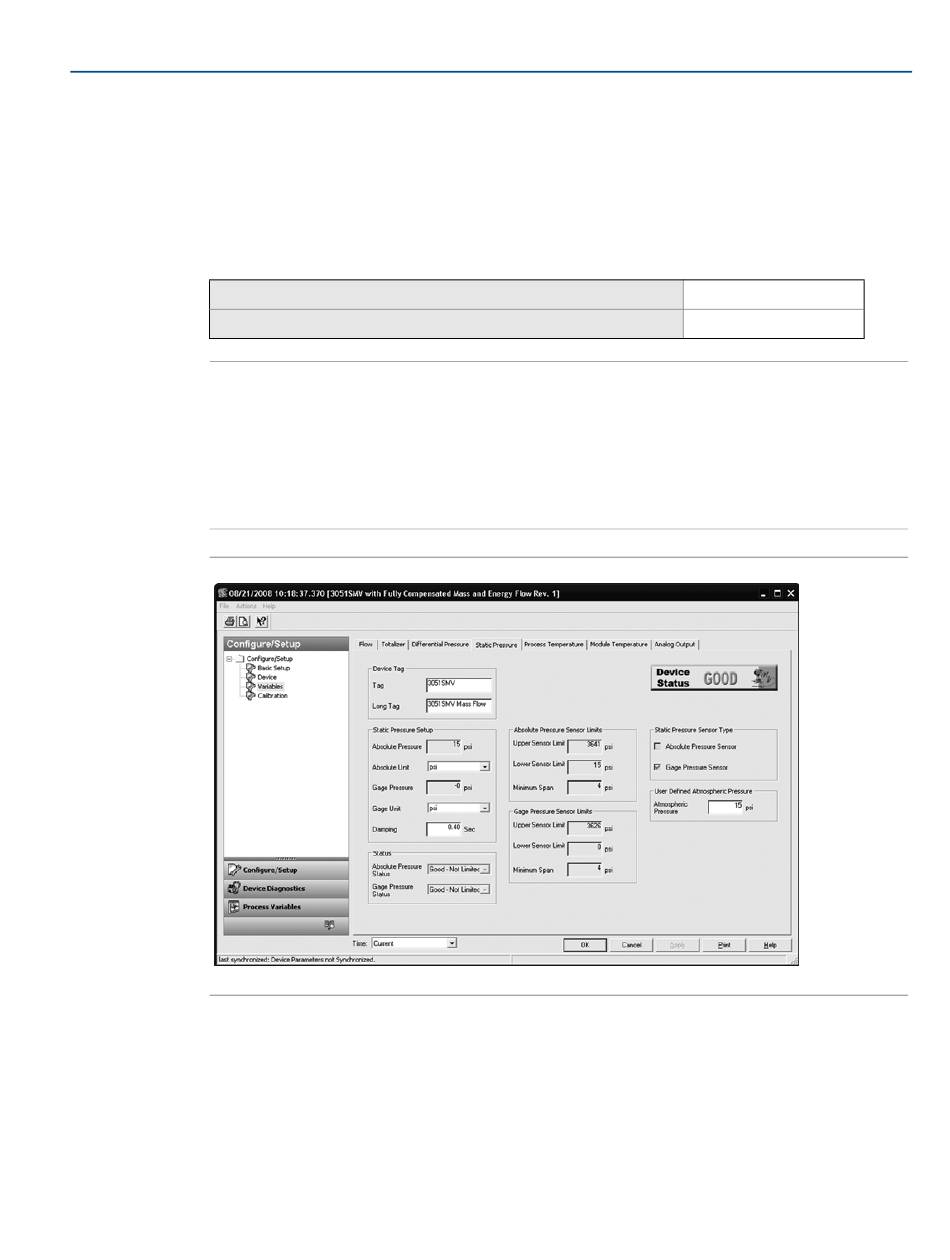

Abbildung 3-35. Registerkarte „Variables – Static Pressure" (Variablen – Statischer Druck)
1.
Konfiguration
Unter der Überschrift Differential Pressure Setup (Differenzdruck einstellen) die DP Units
(Einheit) und Damping (Dämpfung) des Differenzdrucks je nach Anwendung ändern.
Die Sensor Limits (Sensorgrenzwerte) und die Minimum Span (Min. Messspanne) können
unter der Überschrift Differential Pressure Sensor Limits (Sensorgrenzwerte für den
Differenzdruck) eingesehen werden.
Funktionstastenfolge für Masse- und Energiedurchfluss
Unter der Überschrift Static Pressure Setup (Statischen Druck einstellen) die Absolute
Pressure Units (Einheit des Absolutdrucks) und die Gage Pressure Units (Einheit des
Überdrucks) je nach Anwendung ändern. Die Damping (Dämpfung) des statischen
Drucks kann ebenfalls geändert werden.
Abschnitt 3: Konfiguration
April 2013
1, 4, 1, 5
1, 4, 1, 2
12.
59
