Technische Daten
Frequenz:
Impedanz:
Gesamtlänge:
Länge des aktiven Teils:
Außenantenne ANT 03
Diese Antenne ist für Funkkomponenten des Systems 6000 konzipiert, die im Frequenzband 430-450 MHz
arbeiten und eine Verbindung für die externe Antenne haben. Wird eine externe Antenne verwendet, so muss
die Stabantenne abmontiert werden (siehe Anleitung der Komponenten).
Technische Daten
Frequenzbereich
Impedanz
Empfohlene Orientierung
Montage
Anschlusskabel Verbindung:
Antenne:
Betriebsbereich:
Temperaturbereich:

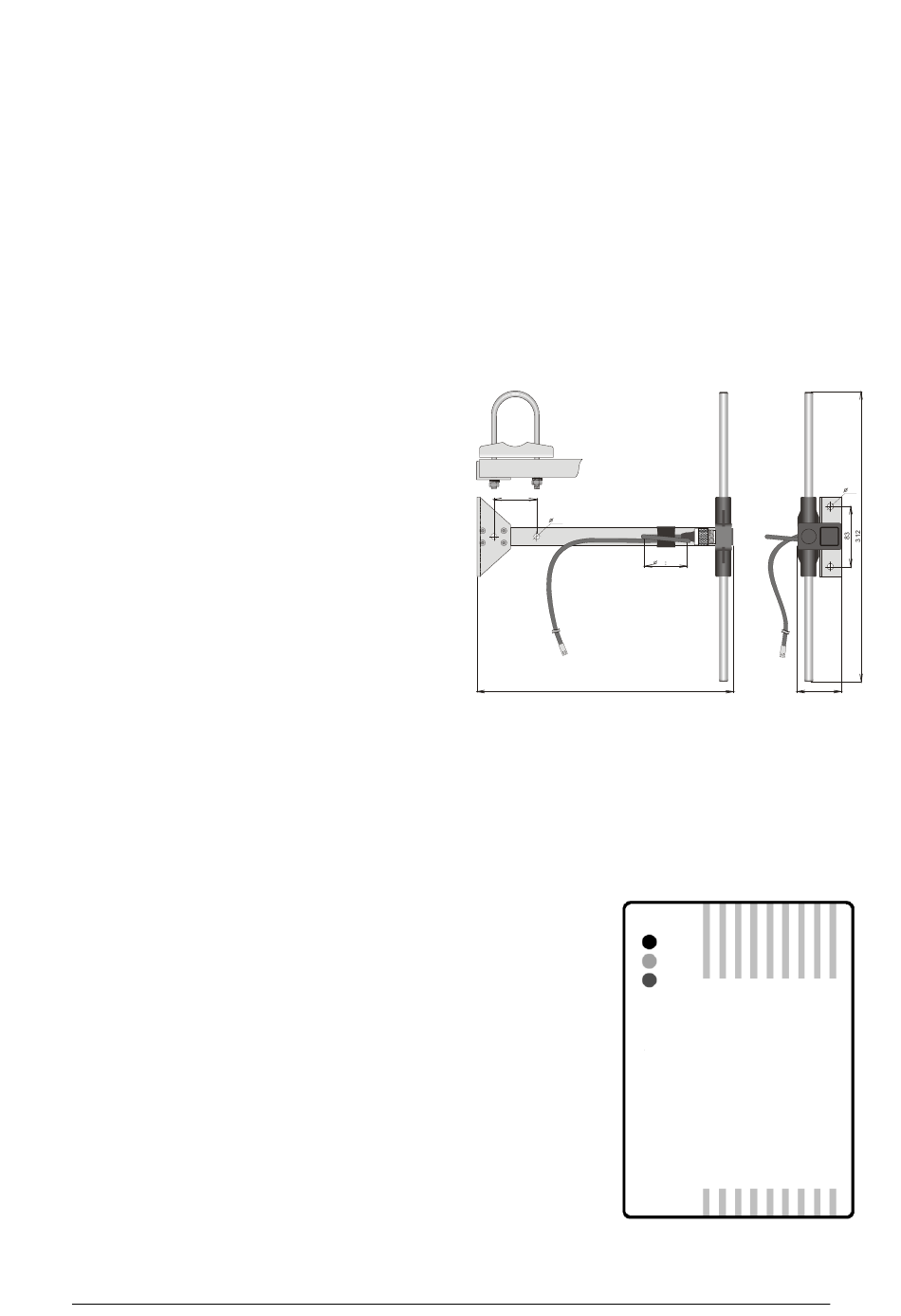

Montage
Der Aktivbereich der Antenne (Bi-pol Stab) sollte
senkrecht montiert werden, jedoch nicht in der Nähe
von Metallgegenständen. Es ist erforderlich, am
Antennenkabel eine Schlinge mit 5-8 cm Durchmesser
direkt in der Nähe der Antenne zu ziehen. Befestigen
Sie die Schlinge mit Klebeband an der
Antennenhalterung. Die Schlinge muss im 90° Winkel
zur Antennenrichtung angebracht werden (siehe
Abb.). Das Antennenkabel kann mit einem passenden
Kabel verlängert werden, bis zu einer maximalen
Gesamtlänge von 10m.
Wird die Antenne für ein Alarmsystem verwendet, so
muss es innerhalb des geschützten Bereichs
angebracht werden.

Funk-Gasmelder 6000 G

Der 6000 G warnt frühzeitig bei entweichendem Stadt-/Erdgas (Methan) oder Flüssiggas (Propan/Butan). Der
hochempfindliche Sensor ist so kalibriert, dass er Gaskonzentration bereits weit unterhalb der unteren
Explosionsgrenze meldet. Ein Alarm wird bei zwei Konzentrationen gemeldet. Die Meldung erfolgt über eine
eingebaute Sirene, durch einen Relaiskontaktausgang und über Funk an die Funkzentrale.
Sicherheitshinweis
Technische Daten
Stromversorgung:
Leistungsaufnahme:
Sensorart:
Erste Alarmschwelle:
Zweite Alarmschwelle:
Warnton:
Relaiskontakt:
Alarmspeicher:
Aufwärmzeit:
Funkreichweite:
Sicherheitsklasse:
Temperaturbereich:
Schutzklasse:
Abmessungen:
Installation/Platzierung
Es wird empfohlen, die Anmeldung des 6000 G vom gewünschten Montageort aus vorzunehmen. Dies sollten
Sie tun, bevor Sie den 6000 G fest installieren. Ist die Empfangsqualität des Funksignals zu gering, so wird die
Anmeldung nicht durchgeführt. Sollte dies der Fall sein, so müssen Sie die Anordnung des 6000 G ändern. Auf
6000_Komp_070306.DOC
433,9 Mhz
50 Ohm
2 m
0,34 m
430-450 MHz
50 Ohm
senkrecht
Wand oder Mast (Ø 50mm)
3m
PL Typ
Außen
-40° C bis + 70° C
Dieser Gasmelder hat einen Anschluss für 230 V Netzspannung. Er sollte
deshalb nur vom Fachmann installiert werden.
230 V, 50 Hz
5 W
heißer Draht
bei 10 % der unteren Explosionsgrenze von Methan
bei 20 % der unteren Explosionsgrenze von Methan
ca. 85 dB(A) in 3 m Entfernung
Wechsler max. 5A, 230 V AC
wählbar bei 1. oder 2. Alarmschwelle
wählbar
ca. 30 Sekunden
max. 50 m (freies Feld)
EN 60335-1
nur für Innenanwendung, -10 bis + 40° C
IP 30
100 x 73 x 38 mm
60
6,3
50-80
310
6,3
56
