Platzierung; Wandmontage - indexa SYSTEM 6000 Bedienungsanleitung

Schutzklasse:
Luftfeuchtigkeit:
Abmessungen:
Sicherheitsklasse:
Betrieb nach:
Lieferumfang
Bewegungsmelder
Befestigungsset zur Mastenhalterung
2 Schrauben
Maskierfolie
2 St. AAA Batterien

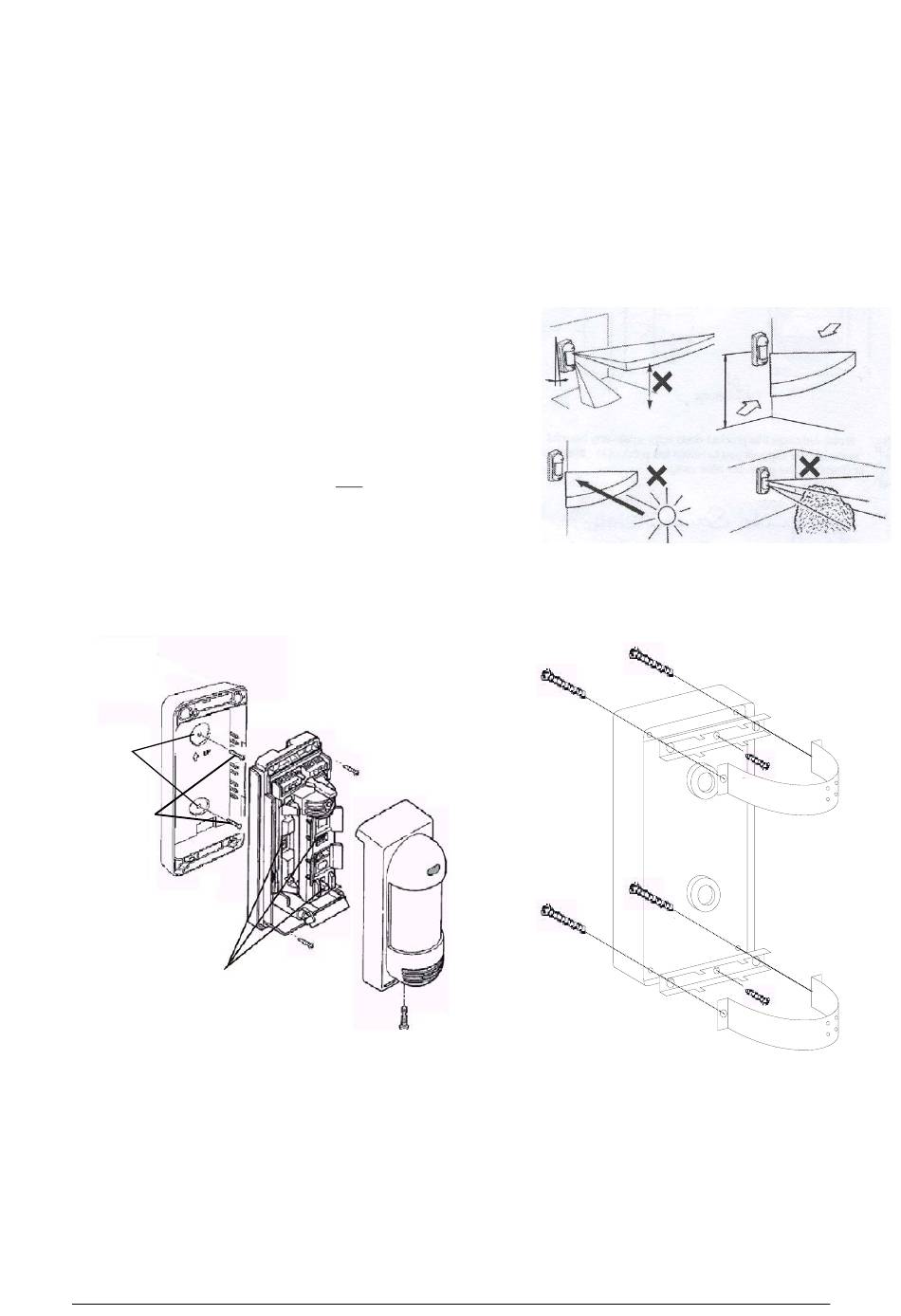

Platzierung

Suchen Sie die passende Montagestelle nach folgenden Kriterien aus:
Der Melder wird senkrecht montiert, somit ist der obere
Erfassungsbereich parallel zum Boden.
1. Installationshöhe beträgt 0,8 m bis 1,2 m.
2. Bewegungen quer zum Melder werden erfasst.
Bewegungen direkt auf den Melder zu werden nicht erfasst.
3. Der Erfassungsbereich von 90° kann bis zu 45° nach links
oder rechts eingestellt werden.
4. Vermeiden Sie direktes Sonnenlicht auf den Sensor, dies
kann zu Instabilität führen.
5. Berücksichtigen Sie, dass der obere und untere Sensor die
Bewegung erfassen müssen. Der untere Erfassungsbereich
darf nicht durch z.B. Pflanzen blockiert werden.
6. Prüfen Sie vor der Installation die Funkverbindung zur
Zentrale / Empfänger.
Installation
Anschlusskasten
Sollbruchstelle
Schraube für den
Anschlusskasten
Einstellschalter

Wandmontage

1. Lösen Sie die Befestigungsschraube an der unteren Seite des vorderen Gehäuseteils und heben Sie den
vorderen Gehäuseteil von unten her ab (s. Abb. links oben).
2. Lösen Sie die zwei Befestigungsschrauben (unten links und oben rechts in den Schraubführungen) und
entfernen Sie den hinteren Anschlusskasten (s. Abb. links oben).
3. Der Melder kann entweder an eine ebene Fläche, z.B. Mauerwerk, oder an einem Mast (Ø 43 – 48 mm)
befestigt werden:
- Bei Wandmontage verwenden Sie die zwei beigefügten oder entsprechend geeignete Schrauben
mit ggf. passenden Dübeln. Schrauben Sie den hinteren Anschlusskasten durch die zwei runden
Sollbruchstellen fest (s. Abb. links).
- Bei Mastmontage verwenden Sie das mitgelieferte Befestigungsset, wie in Abb. rechts oben zu
sehen, und schrauben den hinteren Anschlusskasten an dem Mast fest.
6000_Komp_070306.DOC
IP54
95 %
198 x 80 x 108 mm
erfüllt EN 50131-1, Klasse 2
ERC / REC 70-03
Innenteil
Befestigungsschraube
vorderer
Gehäuseteil
Befestigungsschraube
Schraube für den
vorderen Gehäuseteil
Mastmontage (Ansicht von hinten)
0,8 -
1,2 m
Seite 15
