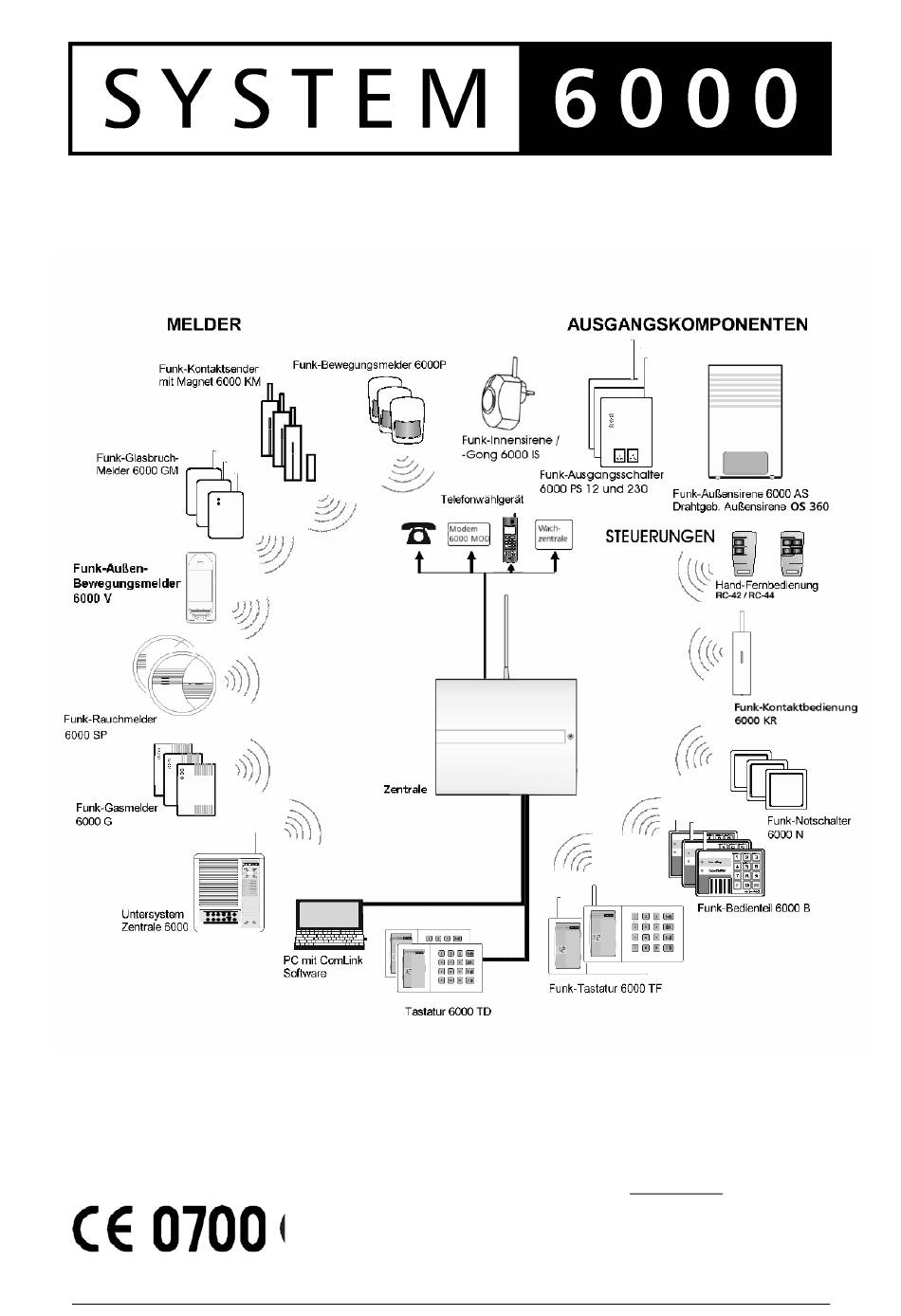

- Seite 1 Systemkomponenten , 6000 R/2 Handbücher 1 Kurzanleitung 2 Installationsanleitung 3 Bedienungsanleitung 4 Systemkomponenten 6000_Komp_070306.DOC Seite 1...
- Seite 2 Übersicht weiterer verdrahteter Melder Umfang: Dieses Handbuch beinhaltet die Anweisungen zu den Grundkomponenten zu allen System 6000 – Funkalarmzentralen (inkl. 6000 XZ mit Funkmodul 6000 XF). Bei der Zentrale 6000 XZ mit drahtgebundenem Eingangsmodul 6000 XD sowie den Zentralen 6000 C, CW, CF, CFW, C/GSM und CF/GSM können weitere verdrahtete Melder angeschlossen werden.
- Seite 3 Funk-Kontaktsender 6000 KM (bzw. 6000 KMB mit braunem Gehäuse) Der Kontaktsender meldet das Öffnen und Schließen einer Tür oder eines Fensters. Zusätzlich besitzt er einen Eingang zum Anschluss weiterer Melder. Der Kontaktsender verfügt über einen Reed-Schalter, der auf Bewegung des beigefügten Magnetes reagiert. Digitale Funkübertragung mit wechselnden Codes sorgt für einen sicheren Datentransfer.
- Seite 4 Anschluss verdrahtete Sensoren an den 6000 KM An den Kontaktsender 6000 KM können verdrahtete Sensoren mit potentialfreiem Öffnerkontakt (NC) angeschlossen werden. So bildet ein Kontaktsender einen klassischen Alarmkreis und eine Alarmzone für sich. Es können z.B. mehrere Türen und Fenster überwacht werden. Dazu werden Magnetkontakte wie z.B. MK 01 in Reihe geschaltet.
- Seite 5 Die Display-Anzeige an der Zentrale zeigt die Nummer des ausgelösten Melders an und gibt einen Piepston von sich (Taste „F“ drücken, um den Piepston lauter zu stellen). Fünf Minuten, nachdem das Gehäuse wieder geschlossen wurde, stellt sich der Melder in den Normalzustand zurück.
- Seite 6 Der Bewegungsmelder sollte nicht in der Nähe von Klimaanlagen, Heißluftgebläsen oder Geräten mit wechselnden Temperaturen bzw. elektromagnetischen Signalen (z.B. Funkgeräte, elektronische Regler) angebracht werden. Vermeiden Sie Stellen, an denen starke Luftbewegungen vorhanden sind. Befestigen Sie den Montagesockel mit den beiden mitgelieferten Schrauben an der Wand. (Achtung: Vergewissern Sie sich vor allen Bohrarbeiten, dass sich keine Leitungen in der Wand befinden!).
- Seite 7 Normalbetrieb des Melders Im Normalbetrieb schont der Melder die Batterie. Eine erfasste Bewegung wird nicht durch die LED angezeigt. Zusätzlich wird die Erfassungselektronik nach einer erfassten Bewegung 5 Minuten lang ausgeschaltet. Wenn sich die Anwender bei Anwesenheit ständig im überwachten Bereich bewegen, erfolgt die Erfassungsmeldung an der Zentrale lediglich alle 5 Minuten.
- Seite 8 Technische Daten Frequenz: 433,9 Mhz Impedanz: 50 Ohm Gesamtlänge: Länge des aktiven Teils: 0,34 m Außenantenne ANT 03 Diese Antenne ist für Funkkomponenten des Systems 6000 konzipiert, die im Frequenzband 430-450 MHz arbeiten und eine Verbindung für die externe Antenne haben. Wird eine externe Antenne verwendet, so muss die Stabantenne abmontiert werden (siehe Anleitung der Komponenten).
- Seite 9 keinen Fall sollten Sie den 6000 G in der Nähe größerer Metallgegenstände montieren – diese könnten Funksignale blockieren. Der 6000 G wird mit 2 Schrauben an die Wand montiert. Die richtige Montagehöhe im Raum ist wichtig, um eine schnelle Alarmierung auszulösen. Methan (Stadt/Erdgas) ist leichter als Luft und steigt daher von unten nach oben –...
- Seite 10 Übersicht der LED-Anzeigen Grün - aus Melder nicht in Betrieb Grün - blinkt Aufwärmphase Grün - ein Betriebsbereitschaft Gelb - ein Erste Alarmschwelle - ein Zweite Alarmschwelle Funkrauchmelder 6000 SP Der 6000 SP ist ein autarker foto-elektronischer Funk- Rauchmelder mit einer eingebauten Sirene. Bei Raucherfassung gibt er diese Information per Funk an die Zentrale 6000 weiter und zusätzlich ertönt ein lauter Warnton, um Personen in der Nähe eines Brandes eine frühzeitige Warnung zu geben.
- Seite 11 Folgende Stellen sind nicht geeignet: • An der Wand oder in der Nähe von Türen, Fenstern, Heizkörpern, Ventilatoren etc., wo Luftzüge entstehenden Rauch ablenken könnten. • In Bereichen, in denen die Temperatur des öfteren unter 0° C oder über 55° C steigt. •...
- Seite 12 Einstellungen IR OFF / ON INSTANT / FIRE IR ON/OFF Durch diese Einstellung kann das Testen mit einer IR- Fernbedienung möglich (ON) oder unmöglich gemacht werden (OFF). FIRE Bei Alarmauslösung gibt die eingebaute Sirene Alarm und die Zentrale erhält ein alarmauslösendes Funksignal, egal, ob sie scharf oder unscharf geschaltet ist (werkseitige Einstellung).
- Seite 13 Funk-Glasbruchmelder 6000 GM Der 6000 GM ist ein moderner drahtloser Glasbruchmelder, der einfachen und zuverlässigen Schutz gegen Einbruch bietet. Er gewährleistet extrem hohe Zuverlässigkeit und Schutz vor Fehlalarmen. Ein Sensor deckt einen ganzen Raum ab, unabhängig von der Anzahl der Fenster. Eine zweifache technische Erfassungsmethode (Luftdruck- und Geräuschanalyse) wird mit digitaler Verarbeitung kombiniert, um eine hohe Empfindlichkeit zu garantieren.
- Seite 14 • Leuchtet die rote LED des 6000 GM kurz auf, so ist die Empfindlichkeit des Glasbruchmelders im Niederfrequenzbereich ausreichend. • Testen Sie die Reaktionen des 6000 GM auf allen abgesicherten Glasflächen. • Ist die Empfindlichkeit zu niedrig, so können Sie diese mit dem Empfindlichkeitsregler justieren. (Drehen Sie im Uhrzeigersinn, um die Empfindlichkeit zu erhöhen.) •...
- Seite 15 Schutzklasse: IP54 Luftfeuchtigkeit: 95 % Abmessungen: 198 x 80 x 108 mm Sicherheitsklasse: erfüllt EN 50131-1, Klasse 2 Betrieb nach: ERC / REC 70-03 Lieferumfang Bewegungsmelder Befestigungsset zur Mastenhalterung 2 Schrauben Maskierfolie 2 St. AAA Batterien Platzierung Suchen Sie die passende Montagestelle nach folgenden Kriterien aus: Der Melder wird senkrecht montiert, somit ist der obere Erfassungsbereich parallel zum Boden.
- Seite 16 4. Nach der Einstellung (s. Kapitel 6) und Anmeldung der Funksender (s. Kapitel 7) sowie der Einstellung der Melder (s. Kapitel 8) schrauben Sie zuerst das Innenteil wieder am hinteren Anschlusskasten und danach das vordere Gehäuseteil am Innenteil fest. Einstellungen des Senders (Sender- DIP- Schalter) Der Sender befindet sich auf der Rückseite des Innenteils.
- Seite 17 Maskierung Wird ein Teil des Erfassungsbereiches durch Reflektion von z.B. Sonnenlicht oder Autoscheinwerfer bestrahlt, kann dies zu Fehlmeldungen führen. Verwenden Sie die beigefügte Maskierung, um den Teil abzudecken. Hierzu entfernen Sie den schwarzen Rahmen auf der Rückseite des vorderen Gehäuseteils (siehe rechte Abbildung), indem Sie die mittlerer Steg Linse auf der Vorderseite im Bereich des mittleren schwarzen Steges zusammendrücken und gleichzeitig mit einem kleinen...
- Seite 18 Fehlersuche Problem Mögliche Ursache Behebung Unterer Erfassungsbereich Erfassungsbereich neu einstellen ist zu lang eingestellt (siehe „Winkel verstellen“) Fehlalarme Sensor empfängt Reflektionen von Lichtquelle entfernen, Linsenbereich werden Sonnenlicht, Autoscheinwerfern maskieren (siehe „Maskierung“) ausgelöst usw. oder Melder umplatzieren Ein sich bewegender Gegenstand entfernen oder Gegenstand wird erfasst Melder umplatzieren Erfassungsbereich ist...
- Seite 19 Funk-Notschalter 6000 N Dieser Aufputzschalter mit Gehäuse in besonders flacher Form löst an der Zentrale stillen Panikalarm aus. Hinweis: In Verbindung mit anderen Empfängern hat der 6000 N eine Schaltfunktion. Bei Bedarf kann eine ausführliche Anleitung angefordert werden. Technische Daten Stromversorgung: 1 St.
- Seite 20 Funk-Bedienteil 6000 B Mit dem 6000 B kann das System scharf- / teilscharf- und unscharfgeschaltet werden. Bis zu insgesamt 8 Bedienteile 6000 B, Schnell Teil Tür Tastaturen 6000 TF oder Handfernbedienungen 6000 R können an eine Zentrale angemeldet werden. Batterie prüfen Das Funk-Bedienteil 6000 B hat einen eingebauten Sabotageschalter, und die Code akzeptiert...
- Seite 21 Übersicht der Anwenderfunktionen Code Scharf-/Unscharfschaltung (Code = Haupt- oder Anwender-Code) Scharfschaltung ohne Code – Unscharfschaltung nur mit Code möglich Teilscharfschaltung (Anwesenheit) – Melder im Bereich B (Werkseinstellung Melder 11–16) werden nicht berücksichtigt (mit Ausnahme von Rauch-/Gasmeldern) Türöffnerfunktion – Betätigung eines elektrischen Türöffners (falls angeschlossen) neuer Hauptcode –...
- Seite 22 Installation Es wird empfohlen, die Anmeldung der 6000 TF vom gewünschten Montageort aus vorzunehmen. Dies sollten Sie tun, bevor Sie die 6000 TF fest installieren. Ist die Empfangsqualität des Funksignals zu gering, so wird die Anmeldung nicht durchgeführt. Sollte dies der Fall sein, so müssen Sie die Anordnung der 6000 TF ändern. Auf keinen Fall sollten Sie die 6000 TF in der Nähe größerer Metallgegenstände montieren –...
- Seite 23 Verwendung der 6000 TF zu Testzwecken Bei der Installation oder dem Testen des Systems kann die 6000 TF als tragbare Steuereinheit verwendet werden. Ist die 6000 TF nicht montiert (Sabotageschalter (Feder) offen) ist es daueraktiv (schaltet sich nicht automatisch aus). Befindet sich die Zentrale im Programmiermodus, so kann man das Objekt mit der 6000 TF durchgehen und die Sensoren testen.
- Seite 24 Installation Gewünschten Montageort auswählen (z.B. im Eingangsbereich). Drücken Sie die Sicherung an der rechten Gehäuseseite mit einem Schraubenzieher nach innen und entfernen Sie den Gehäusedeckel. Drücken Sie ein Loch für den Kabeleingang durch eine der Sollbruchstellen an der Gehäuserückseite. Gehäuserückseite an die Wand montieren (die Gehäusesicherung muss auf der rechten Seite sein). Das Kabel in die RJ Buchse stecken.
- Seite 25 nnn...n = Telefonnummer der Zentrale (eine Wählpause kann mit F0 eingegeben werden) Wählverfahren . 4 = Tonwahl, 5 = Pulswahl Nach Eingabe des Parameters d wird vom Modem die Verbindung hergestellt, die Tastatur zeigt den Status der Zentrale an. Die Anwendung der Tastatur erfolgt auf die gleiche Weise wie bei einer direkt angeschlossenen,. Die Geschwindigkeit der Datenübertragung ist von der Qualität der Telefonleitung abhängig.
- Seite 26 Ersetzen der Batterie Wenn die Batterie schwach und die Funkreichweite geringer wird, so muss die Batterie erneuert werden (Typ L 1016). Technische Daten Stromversorgung: 6 V Batterie (L 1016) Batterielebensdauer: ca. 1 Jahr Funkfrequenz: 433,92 MHz Codierung: digitale Sicherheits-(wechselnde) Codierung Tastensperre: optional einstellbar Normen erfüllt:...
- Seite 27 Anschlussklemmen Beispielanschluss Beim Trennen von der GND (Masse)- Klemme wird ein Sabotagesignal ausgelöst (wie beim Öffnen des Gehäuses oder beim Entfernen von der Wand). Wird diese Klemme nicht verwendet, so lassen Sie die Draht- brückenverbindung an der GND installiert. Bei Verbindung zur GND wird der Eingang A ausgelöst. Ist die MODE Brücke geschlossen, so wird der Befehl „Scharfschaltung“...
- Seite 28 Drehen des Schlüssels nach rechts = steuert Eingang A (scharf) Drehen des Schlüssels nach links = steuert Eingang B (unscharf) Transpondersystem Transys 2000 Krypto Da Transpondersysteme nur einen Befehl auslösen, ergeben sich folgende Möglichkeiten: Transpondersystem nur für Unscharfschaltung verwenden (Scharfschaltung erfolgt an Tastatur innerhalb des Gebäudes).
- Seite 29 Installation Die Sirene sollte schwer zugänglich sein. Sie sollte nicht direkt unter einer Dachrinne montiert werden, da die Sirene sonst im Winter mit Eis zugedeckt werden könnte. Bestimmen Sie die geeignete Netzsteckdose für das Netzgerät (muss im Innenbereich sein). Legen Sie das Stromkabel vom Netzgerät bis zur gewünschten Montagestelle. Netzgerät noch nicht an Strom anschließen! Entfernen Sie die zwei Kunststoffabdeckungen auf der Unterseite der Sirene.
- Seite 30 Funktion der Sirene Bei Alarm ertönt die Sirene, so lange der Alarm in der Zentrale aktiviert wird. Das Blitzlicht blitzt 1 Stunde lang bzw. so lange, bis die Anlage wieder scharfgeschaltet wird. Sabotageversuche an der Sirene lösen an der Zentrale Alarm aus (Ereignisfeld: Sabotage, Ereignisquelle: A = Außensirene). Ein technisches Problem der Sirene oder eine unterbrochene Funkkommunikation werden an der Zentrale angezeigt (Ereignisfeld: Fehler, Ereignisquelle: A).
- Seite 31 Fixieren Sie die Kabel mit dem Kunststoffhalter, der links im Gehäuse sitzt. Schließen Sie die Notstrombatterie an. Setzten Sie die transparente Schutzhaube wieder vorsichtig auf. Vergewissern Sie sich, dass die zwei unteren und die linke Halterlaschen eingehakt sind und ziehen Sie die Befestigungsschraube fest. Setzen Sie das Gehäuse der Außensirene wieder zusammen und drehen Sie die Schrauben wieder fest.
- Seite 32 Eine Unterbrechung der Stromversorgung aktiviert sowohl die Sirene als auch das Blitzlicht. Wenn die Stromversorgung wieder angeschlossen ist, werden der Sirenenton und das Blitzlicht nach 3 Sekunden deaktiviert. Wenn die Stromversorgung dauerhaft unterbrochen wird, schaltet sich die Außensirene automatisch nach 5 Minuten ab. Verbindung zwischen SIR und GND unterbrechen –...
- Seite 33 Zwei Lautstärken der Piepstöne / Gongmelodie können ausgewählt werden. Hinweis: Die 6000 IS hat zusätzlich einen „Minialarm“ – Modus. Dieser Modus ist nicht bei gleichzeitigem Betrieb mit der System 6000 Zentrale verfügbar. Bei Bedarf kann die ausführliche Anleitung angefordert werden. Technische Daten...
- Seite 34 Weitere Komponenten anmelden Sollen weitere Komponenten angemeldet werden bzw. eine andere Melodie für eine bereits angemeldete Komponente gewählt werden, so gehen Sie wie folgt vor: 6000 IS von der Steckdose entfernen und 5 Sekunden abwarten. 6000 IS wieder an der Steckdose anschließen. Die Taste leuchtet –...
- Seite 35 Technische Daten Stromversorgung: 12-24 V DC oder 15 V AC Ausgangsrelais (X,Y): max. 120 V/1 A Stromverbrauch: 0,25 W (Ruhezustand), Transistorausgang (OUT): max. 40 V/0,2 A max. 1,0 W (beide Relais aktiviert) Betriebstemperatur: -10°C bis +40°C, nur in Innenräumen verwenden Installation Es wird empfohlen, den 6000 PS 12 von der gewünschten Montagestelle aus anzumelden, bevor er fest installiert wird.
- Seite 36 Diese Funktion ist möglich ab 6000 GSM Version FJ61409, 6000 C Version GK61009 oder 6000 XZ Version FM61117. Hiermit erklärt die Firma Indexa GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 89/336/EC befinden.
- Seite 37 Das Modem 6000 MOD dient dazu, einen PC mit Comlink Software über eine öffentliche Telefonleitung mit einer der Zentralen mit digitalem Wählgerät des SYSTEM 6000 (6000 ZW, 6000 XW) zu verbinden. So kann der PC die Zentrale aus der Ferne auf die gleiche Weise steuern wie bei einem direkten Anschluss an den PC- Ausgang der Zentrale.
- Seite 38 In dieser Einstellung wählt das Modem die Zentrale an. Danach wird es von der Zentrale zurückgerufen. Auf diese Weise können die Telefonkosten vom Benutzer des SYSTEM 6000 getragen werden. um eine Verbindung aufzubauen, betätigen Sie die Taste CONNECT nach jedem Abbruch oder Fehlversuch muss der Zugangscode erneut eingegeben werden.
- Seite 39 Magnetkontakte MK 03. Zur Absicherung von Türen und Fenstern. Der Reed-Kontakt (NC) löst aus, wenn der Magnet mehr als 20 mm davon entfernt ist. Der Reedkontakt wird mit einem 2 m langen Anschlusskabel geliefert. Er ist sowohl für die Einbau- als auch für die Aufputzmontage geeignet. Um eine magnetische Entkopplung bei ferromagnetischen Objekten zu gewährleisten bzw.
- Seite 40 Rauchmelder RA 212 H. Er löst bei Raucherfassung Feueralarm aus. Der Rauchmelder hat zusätzlich eine eingebaute Sirene. Der Stromverbrauch im Stand-by-Betrieb liegt bei 10 mA/12VDC. Maximal 5 Melder pro Alarmlinie. Gasmelder GA 130 / GA 133. Er löst bei der Erfassung brennbarer Gase (Stadtgas, Erdgas, Propan, Butan) Feueralarm aus.
