Ersetzen der Batterie
Wenn die Batterie schwach und die Funkreichweite geringer wird, so muss die Batterie erneuert werden (Typ L
1016).
Technische Daten
Stromversorgung:
Batterielebensdauer:
Funkfrequenz:
Codierung:
Tastensperre:
Normen erfüllt:

Funk-Kontaktbedienung 6000 KR

( ab Version GW 61004 - siehe Aufdruck auf Platine)
Die Bedienung 6000 KR ermöglicht die Funkschaltung der 6000er Reihe Funk-Zentralen über verdrahtete
Zutrittssteuerungen, wie z.B. Schlüsselschalter, Blockschlösser, Codeschlösser, Transpondersysteme.
Die 6000 KR setzt die Kontaktsignale in Funksignale für die Zentralen 6000 Z, ZW, CF, CFW sowie XZ (mit XF
Modul) um. Sie kann zusätzlich zur Steuerung der Funkschalter 6000 PS 12 und 6000 PS 230 sowie der 6000
UC-280 Empfänger verwendet werden.
Die 6000 KR verfügt über zwei Eingangsanschlüsse ( A und B) sowie einen Sabotageeingang. Ein
Sabotagesignal wird ebenfalls beim Öffnen der 6000 KR bzw. beim Entfernen von der Wand ausgelöst. Die
Batteriestärke wird von der Zentrale automatisch überwacht.
Technische Daten
Stromversorgung:
Lebensdauer der Batterien:
Funk-Reichweite:
Eingänge A und B:
TMP Sabotageeingang:
Länge der Eingangsleitungen:
Schutzklasse:
Temperaturbereich:
Abmessungen:
Normen erfüllt:
Lieferumfang
Funk-Kontaktbedienung
2 Befestigungsschrauben mit Dübeln
2 St. AA Batterien
Installation
Funkkomponenten sollten nicht in der Nähe von Metallgegenständen installiert werden, da dies zur Blockierung
der Funk-Kommunikation führen könnte. Beachten Sie, dass die Komponenten zum Batteriewechsel (ca. ein Mal
im Jahr) leicht zugänglich sein sollten. Es wird empfohlen, die Komponenten von der vorgesehenen Stelle aus
an das System anzumelden, bevor sie fest installiert werden.

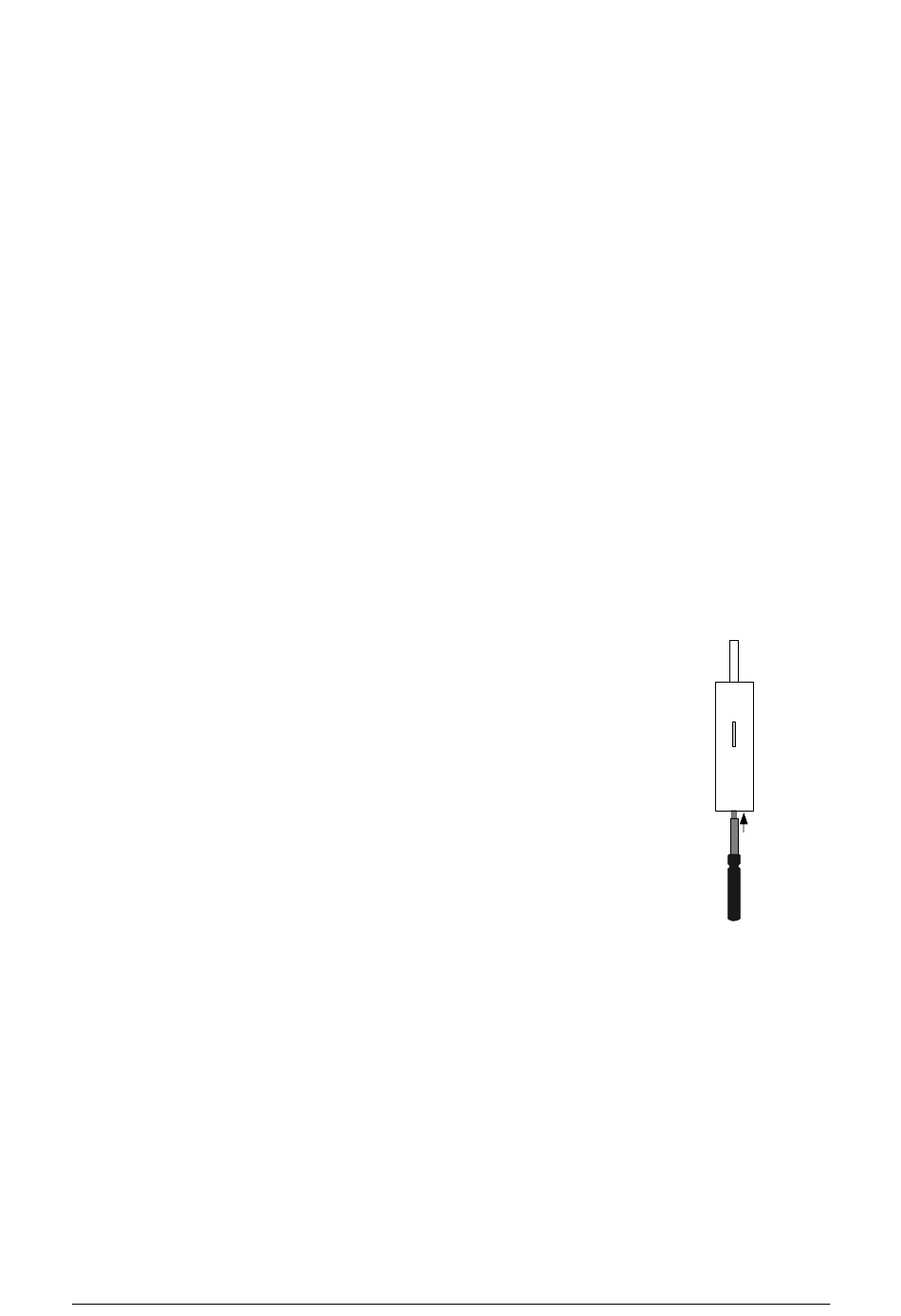

Öffnen Sie das Gehäuse durch leichten Druck (siehe Abb. rechts).
-
Führen Sie die Verdrahtung (siehe Bild nächste Seite) durch das vorgestanzte Loch an der Gehäuserückseite.
-
Befestigen Sie die Rückseite mit den beiden mitgelieferten Schrauben an der vorgesehenen Stelle.
-
Die Antenne muss senkrecht nach oben oder unten zeigen.
-
Schließen Sie die Verdrahtung an den Anschlussklemmen an. Hinweis: Die Drähte der Eingänge dürfen nicht
-
länger als 50 cm sein. Empfohlen wird die Verdrahtung mit verdrillten Adern (Twisted Pair) oder
abgeschirmten Leitungen.
Gehäuse an das Gehäuserückenteil fest bis zum Einrasten andrücken.
-
6000_Komp_070306.DOC
6 V Batterie (L 1016)
ca. 1 Jahr
433,92 MHz
digitale Sicherheits-(wechselnde) Codierung
optional einstellbar
ERC REC 70-03, EN ETSI 300 220, ETS 300683, EN 50134
3 V, 2 St. Batterien AAA, 1,5 V
ca. 1 Jahr
max. 100 m (freies Feld)
Auslösung durch Verbindung an Masse
muss an Masse verbunden werden
max. 0,5 m
II, nur für Innenanwendung
-10 bis +40°C
53 x 73 x 15 mm
ETSI EN 300 220, ETS 300 683
