Anmeldung Einer Funkzentrale; Funktion Mit Einer Funkzentrale; Löschen Der Anmeldung; Funk-Ausgangsschalter 6000 Ps 230 - indexa SYSTEM 6000 Bedienungsanleitung

Technische Daten
Stromversorgung: 12-24 V DC oder 15 V AC
Stromverbrauch: 0,25 W (Ruhezustand),
max. 1,0 W (beide Relais aktiviert)
Installation
Es wird empfohlen, den 6000 PS 12 von der gewünschten Montagestelle aus anzumelden, bevor er fest
installiert wird.
- Entfernen Sie die kleine Abdeckung an der oberen Seite des Gehäuses, und drücken Sie die Sicherung nach
innen.
- Entfernen Sie den Gehäusedeckel.
- Lösen Sie die Befestigungsschraube in der Mitte der Platine, und entfernen Sie die Platine.
- Ziehen Sie die Verdrahtung (von der Stromversorgung bzw. zu den zu steuernden Geräten) von hinten
durch das Loch im unteren Gehäuseteil.
- Befestigen Sie den Gehäuseteil mit den mitgelieferten Schrauben an der gewünschten Stelle.
- Klemme Sie die Verdrahtung an der Platine an. Die Klemmen haben folgende Funktionen:
TAMPER: Sabotageschalter-Ausgang (max. 24 V DC/100 mA)
OUT: open collector Transistorausgang (Verbindung zu Masse, max. 40 V DC/0,2 A)
NC, NO, C: potentialfreie Relaisausgänge (X und Y, max. 120 V DC/1 A)
+U, GND: Stromversorgung 12-24 V DC oder 15 V AC

Anmeldung einer Funkzentrale

- Stellen Sie den Programmier-Modus an der Zentrale ein (siehe Installationsanleitung Zentrale)
- Drücken Sie die Taste „TL1(X)" ein Mal am 6000 PS 12, um den Lernmodus einzustellen. Die obere LED
blinkt.
- Geben Sie innerhalb von 10 Sekunden den Programmcode 299 an der Zentrale ein.
- Die Codierung der Zentrale wird jetzt im 6000 PS 12 gespeichert (alle 3 LEDs leuchten kurz auf).
- Verlassen Sie den Programmier-Modus an der Zentrale.
Hinweis: Bis zu 8 Funk- Zentralen können an einen 6000 PS 12 angemeldet werden.
Nachdem eine Zentrale angemeldet wurde, können keine weiteren Komponenten mit
Ausnahme von Zentralen mehr angemeldet werden.

Funktion mit einer Funkzentrale

Das Relais X kopiert den Status des Ausganges PgX der Zentrale. Das Relais Y kopiert den Status des PgY. Der
Transistorausgang OUT zeigt den „Batterienanzeige"- Zustand der Zentrale an.
Löschen der Anmeldung
Der Speicher des 6000 PS 12 kann gelöscht werden. Hierzu öffnen Sie den Gehäusedeckel und halten die
beiden „RESET"- Tasten gedrückt, bis alle LEDs kurz aufleuchten.
6000 PS 12 als Empfänger oder Funkstreckenerweiterung für Melder
Siehe hierzu das Installationshandbuch der Zentrale, Kapitel Erweiterungsmöglichkeiten /
Funkstreckenerweiterung.

Funk-Ausgangsschalter 6000 PS 230

Der Funkausgangsschalter 6000 PS 230 ist ein 1- Kanal- Funk-
Empfänger, der auf Ausgangssignale der Zentrale reagiert. Das
Gerät hat einen Ausgangs-Relaisschalter (max. 250 VAC/5A). Dieser
Relaisausgang hat eine identische Funktion wie der Ausgang PgX
an der Zentrale. Das Gerät benötigt eine Stromversorgung von
230V. Mehrere 6000 PS 230 können durch eine Zentrale geschaltet
werden. Ein 6000 PS 230 kann durch bis zu 8 Zentralen geschaltet
werden.
Mit dem 6000 PS 230 können Sie durch ein Signal an der Zentrale
Geräte steuern, z.B. die Beleuchtung automatisch einschalten,
wenn Sie nach Hause kommen, Geräte ausschalten, wenn Sie das
Haus verlassen, einen Torantrieb steuern, etc.
Technische Daten
Stromversorgung:
Leistungsaufnahme:
Ausgangsrelais:
Ausgangssicherung:
Nur in Innenräumen verwenden.
6000_Komp_070306.DOC
230 V, 50 Hz
1 VA (0,6 W)/1,8 VA (1W)
Wechsler
6 A/250 V
Ausgangsrelais (X,Y):
Transistorausgang (OUT): max. 40 V/0,2 A
Betriebstemperatur:
1
2
3
4
indicators
Sicherung
max. F6.3 A / 250 V
max. F6.3 A / 250 V
N
230 V
AC/50 Hz
max. 120 V/1 A
-10°C bis +40°C, nur in
Innenräumen verwenden

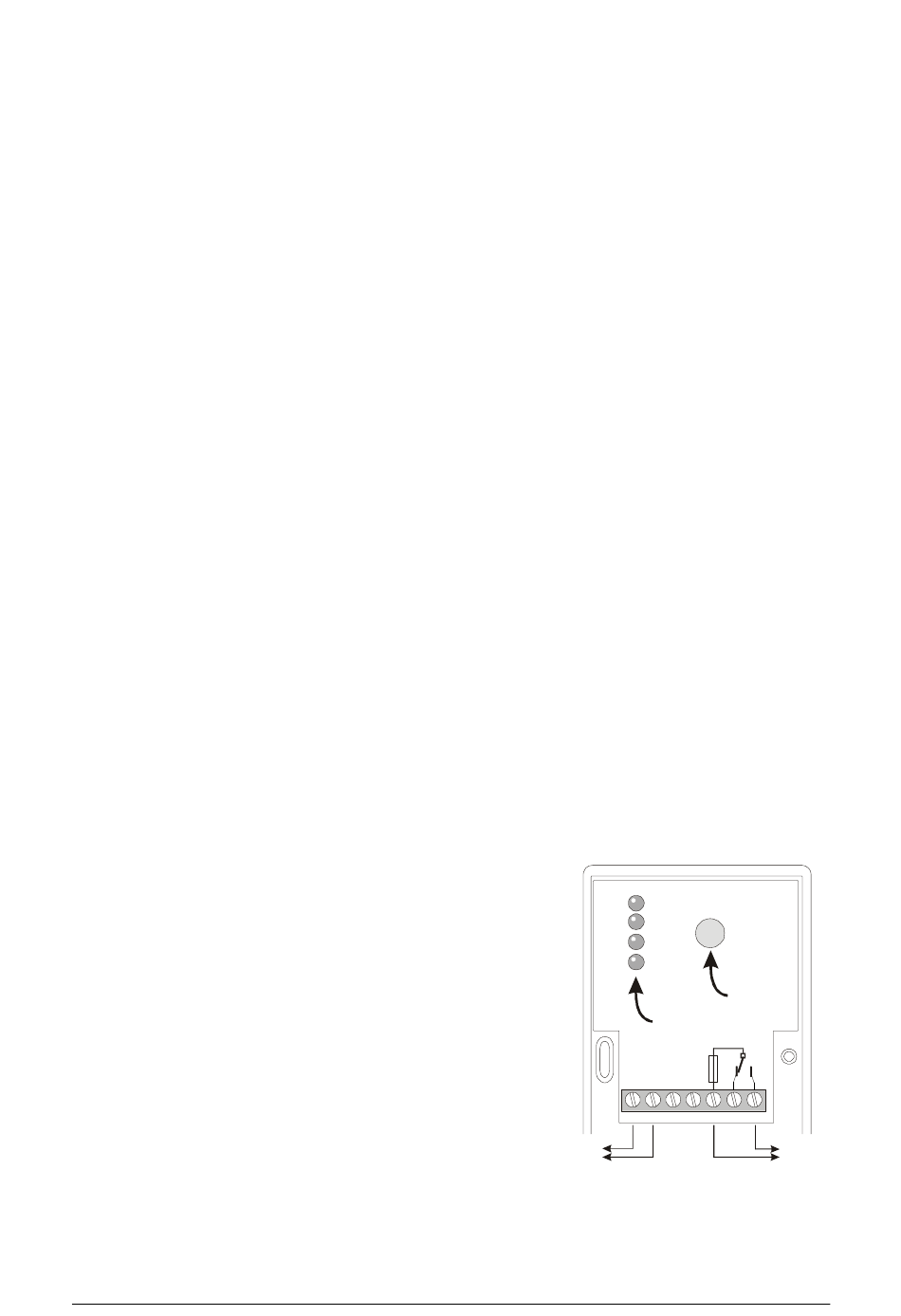

Setting
Speicher-
button
taste
LED-
Mode
Anzeiger
Relais
Relay
L PE PE C NC NO
potentialfreier
Ausgang
(hier: Schließer-
kontakt)
Seite 35
