2
Produktbeschreibung
2.1
Funktionsweise
Ultraschallsensoren vom Typ UC***-30GM-**EP-IO-V15 erfassen Objekte
mittels Ultraschallimpulsen. Dazu wird Ultraschall vom Sensor abgestrahlt
und am Objekt reflektiert. Aus der daraus resultierenden Laufzeit wird die
Entfernung zum Objekt bestimmt. (Puls-Echo Prinzip.) Es können Objekte
erkannt werden, die fest, körnig, pulverförmig oder flüssig sind. Gase kön-
nen nicht erkannt werden. Die Farbe oder die Oberflächenstruktur der Ob-
jekte spielt keine Rolle.
2.2

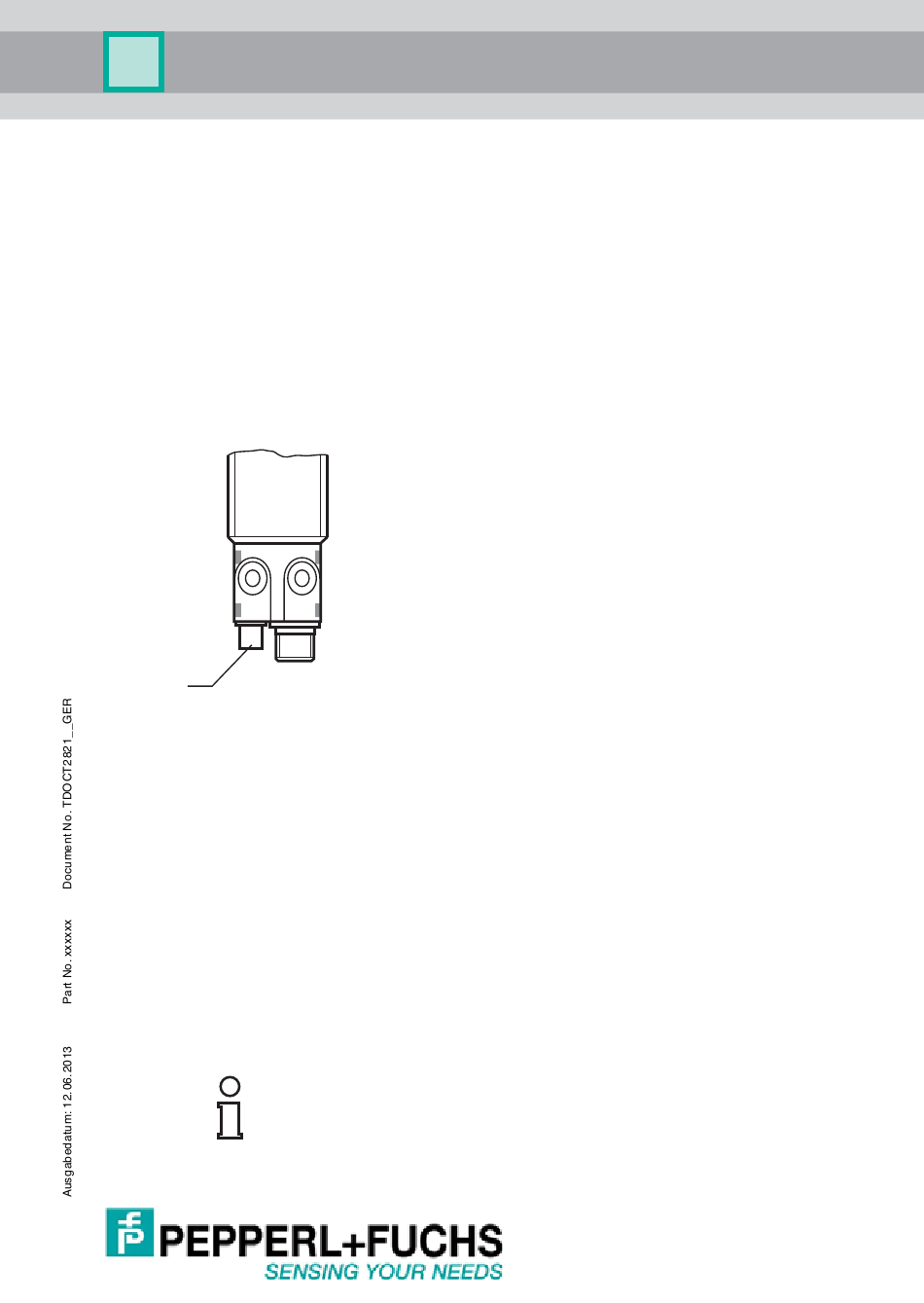

Anzeigen und Bedienelemente
L1
T1
L2
L3
2.3
Lieferumfang und Zubehör
Geliefert werden:
• 1 Sensor
• 2 Befestigungsmuttern
• Kurzbeschreibung (Beipackzettel)
Zubehör zum Befestigen, Anschluss oder Parametrieren muss getrennt
bezogen werden.
Passendes Zubehör finden Sie auf unserer Webseite
http://www.pepperl-fuchs.com.
Der Sensor verfügt über LEDs zur Signalisierung der Be-
triebszustände, 2 Taster zur Einstellung der Ausgänge
sowie über einen M12 Steckschluss.
L1, LED gelb
L2, LED gelb
L1
T1
T2
L2
T2
L3
Tipp
G eben Sie in der Produktsuche einfach die T ypenbezeichnung
Ihres Sensors ein. Auf der Produktseite finden Sie eine Liste der
zugehörigen Produkte.
UC***-30GM-**EP-IO-V15
Produktbeschreibung
Zustandsanzeige für Ausgang A1 (Pin 4)
Zustandsanzeige für Ausgang A2 (Pin 2)
Taster zur Einstellung des Ausgangs A1
Taster zur Einstellung des Ausgangs A2
Anzeige Betriebsbereitschaft (grün)
oder Fehler (rot)
7
