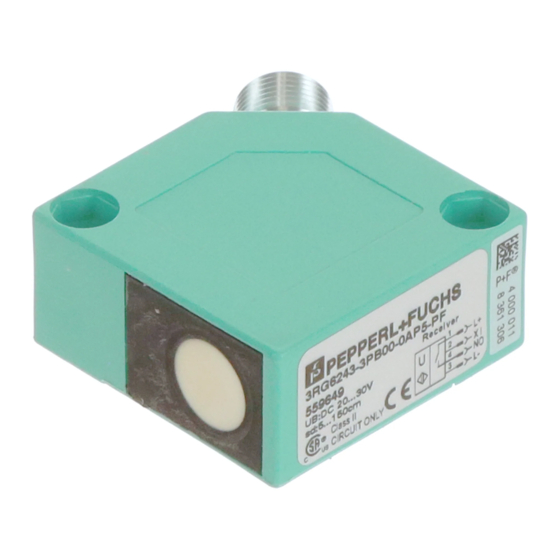

Pepperl+Fuchs 3RG6243 Serie Betriebsanleitung

Ultraschall-Schranke
Betriebsanleitung
Anwendungsbereich
Die Ultraschall-Schranke besteht aus einem Ultraschallsender und einem
gegenüber angeordnetem Empfänger. Der Sender erzeugt einen Ultraschall-
dauerton, der vom Empfänger detektiert wird. Eine Unterbrechung des Ultra-
schallstrahls durch ein Objekt bewirkt einen Wechsel des Ausgangssignals.
Aufgrund physikalischer Gegebenheiten dürfen Ultraschall-
Schranken für Personenschutz oder
NICHT
nen verwendet werden!
Montage
Bild I (Maße in mm)
Maßbild:
beliebig
Einbaulage:
Anschluß
4-polige Kabeldose (M8, M12) bzw. Kabel: Bild II
Stiftbelegung: (Leitungslänge max. 300 m)
Sender 3RG6243-.NN00
Stift-Nr. Farbe Belegung
1 braun L +
3 blau L -
Empfänger, Schließer 3RG6243-.PB00
Stift-Nr. Farbe Belegung
1 braun L +
2 weiß offen oder L+
oder L -
3 blau L -
4 schwarz NO
Empfänger, Öffner 3RG6243-.PA00
Stift-Nr. Farbe Belegung
1 braun L +
2 weiß NC
3 blau L -
4 schwarz offen oder L+
oder L -
Die Anschlüsse sind verpolsicher
(L-) Drahtbruchschutz ist eingebaut.
Bei elektrischen Störungen werden geschirmte Leitungen empfohlen
Einstellung der Empfindlichkeit, Reichweite
Empfindlichkeitseinstellung über Anschluß "XI":
Kennlinien für genauere Daten:
Minimale Objektbreite B bei bewegten Objekten
Bild IVb/IVd:
Minimale Lückenbreite L bei bewegten Objekten
Bild IVc/IVe:
: Die Grenzwerte für die Empfindlichkeit gelten bei
Hinweise
• einer Umgebungstemperatur von 20 °C
• minimaler Luftbewegung
• optimaler Ausrichtung von Sender und Empfänger,
• Objekten mit eckigen Kanten.
: Empfindlichkeit vor Zuschalten der Betriebsspannung einstellen!
Wichtig
: Objekterkennung,
Beispiel 1 Bild IIIa
Verschieden große Schachteln sollen auf einem Förderband gezählt werden.
Maße der Schachteln:
Breite (B): 5 - 10 cm, Höhe (H): 6 - 15 cm, Tiefe (T): 8 - 25 cm
Breite des Förderbandes: D = 45 cm
Geschwindigkeit des Förderbandes: v = 2,5 m/s
Gesucht: Empfindlichkeitseinstellung (XI) für Empfänger und Abstand (D)
zwischen Sender und Empfänger.
Lösung:
In Bild IVd die min. Schachtelbreite B = 5 cm sowie die Breite des Förder-
bandes D = 45 cm eintragen. Mittlere Empfindlichkeit (XI auf L-) einstellen.
GWA 4NEB 839 1455-10
NOT-AUS
Funktion
DC 20 ... 30 V
Bezugspotential
Funktion
DC 20 ... 30 V
Anschluß "XI" zur Einstellung
der Empfindlichkeit
Bezugspotential
Schaltausgang
Funktion
DC 20 ... 30 V
Schaltausgang
Bezugspotential
Anschluß "XI" zur Einstellung
der Empfindlichkeit
, sowie kurzschluß - und überlastfest
Tabelle
Bild IVa:
Bild IVa .
Bestell-Nr.: 3ZX1012-0RG62-1AA1
Beispiel 2: Lückenerkennung,
Flaschenzählung
Flaschen 0,33 l: Höhe: 23 cm, Durchmesser 6 cm
Abstand zueinander: L > 0,35 cm
Geschwindigkeit des Förderbandes: v = 3 m/s
Gesucht: Empfindlichkeitseinstellung (XI) für Empfänger und Abstand (D)
Funktio-
zwischen Sender und Empfänger.
Lösung:
In Bild IVe die minimale Lückenbreite L = 0,35 cm eintragen.
Aus Kennlinie ergibt sich: D < 30 cm
Untere Empfindlichkeit (XI auf L+) einstellen.
Betrieb
Bild IIIa, IIIb:
Empfänger, Schließer (NO) 3RG6243-.PB00:
Mit jedem Objekt wird der Ausgang NO gesetzt, mit jeder Lücke wird der
Ausgang rückgesetzt.
Empfänger, Öffner (NC) 3RG6243-.PA00:
Mit jedem Objekt wird der Ausgang NC rückgesetzt, mit jeder Lücke wird der
Ausgang gesetzt.
Hinweis: Die Objekte dürfen nicht schalldurchlässig sein !
Technische Daten
Gewicht, Sender bzw. Empfänger
3RG6243 -0..00
-3..00
-7..00
Umgebungsbedingungen:
Umgebungstemperatur:
Betrieb
Lagerung
Schutzart
Schwingbeanspruchung
Schockbeanspruchung
Versorgung:
Betriebsanzeige
.
Bemessungsbetriebsspannung U e
Betriebsspannungsbereich U B
Zul. Restwelligkeit:
Leerlaufstrom I 0
:
Schaltausgang
3RG6243-.PB00
3RG6243-.PA00
Schaltzustandsanzeige
Laststrom I e
Spannungsfall U d
Verzögerungszeit, max.
Typ. Werte:
Bereitschaftsverzug
Ultraschallfrequenz
Schaltfrequenz, max.
EMV-Prüfungen nach IEC 61000-4-.:
IEC ..-2: Elektrostat. Entladungsfestigkeit
IEC ..-3: HF-Beeinflussungsfestigkeit
IEC ..-4: Schnelle Transientenfestigkeit
IEC ..-6: HF-Beeinflussungsfestigkeit (Leitung)
IEC 60255-5: Stoßspannungsfestigkeit
DIN EN 60947 Teil 5-2
Bild IIIb
:
Kabel (3m) ca. 100 g
M12 Stecker ca. 40 g
M8 Stecker ca. 35 g
0 ... +70 °C
-25 ... +80 °C
IP 67
11 ... 55 Hz, 1 mm Amplitude
30 g, 18 ms
LED grün
24 V DC
20 ... 30 V DC (bei 12 ... 20 V um
20 % reduzierte Empfindlichkeit)
10 %
Empfänger
Sender
Schließer p-schaltend (PNP)
Öffner p-schaltend (PNP)
LED gelb
≤ 100 mA
≤ 2 V bei 100 mA
2 ms
40 ms
200 kHz
200 Hz
3RG6243-..
Deutsch
≤ 20 mA
≤ 30 mA
4 kV / 8 kV
10 V/m
2 kV
7 V
1 kV
1
