4.4
Sensoren mit 1 Schaltausgang + 1 Analogausgang (UC***-30GM-
IUEP-IO-V15)
4.4.1
Schaltpunkte des Schaltausgangs einstellen (Ausgang A1)
Siehe 4.3.1; "Schaltpunkte des Schaltausgangs einstellen (Ausgang A1
und A2)" auf Seite 12. Die Einstellung erfolgt mittels Taste T1.
4.4.2
Grenzen des Analogausgangs einstellen (Ausgang A2, Taste T2)
Mit der Taste T2 können Sie max. 2 Entfernungen SP1 und SP2 einlernen
(Teach-In). Es sind die Eckpunkte der Charakteristik des Analogaus-
gangs. "Nahe Entfernung" und "Weite Entfernung" können beliebig einge-
stellt werden. Der Sensor stellt intern sicher, dass es zu keinen ungültigen
Eingaben kommt. (z.B. durch Vertauschung der eingelernten Werte)
Vorgehen:
1. Spannung am Gerät einschalten.
➟
Innerhalb von 5 Minuten kann der Lernvorgang ausgelöst werden.
T2 stellt die Grenzen des Analogausgangs A2 ein.
2. Taste T2 (>2 s) drücken
➟
gelbe LED L1 oder L2 blinken
3. Objekt ausrichten
Taste T2 kurz drücken
Taste T2 lang drücken (ca. 2 s)
➟
grüne LED blinkt 3x
➟
rote LED blinkt 3x
Das Gerät speichert intern die Entfernungen immer so, dass die "Weite
Entfernung" und die "Nahe Entfernung" richtig eingestellt ist - unabhängig
von der Reihenfolge des Einlernens.

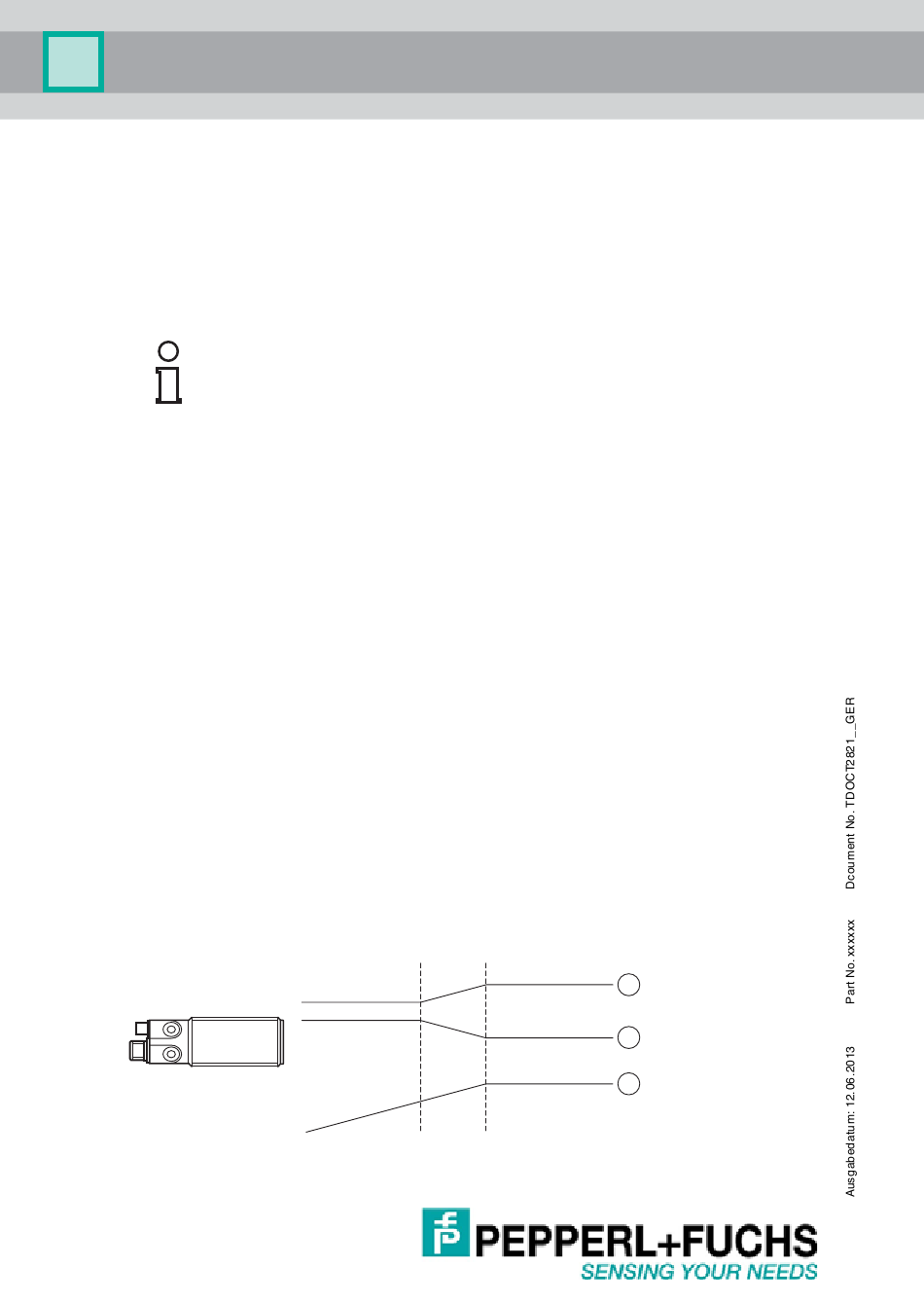

Bild 4.1:
18
Bitte beachten Sie, dass die Einstellung über T asten nur innerhalb
der ersten 5 Minuten nach Einschalten des G erätes vorgenommen
werden können.
➟
➟
➟
Fehler; Einstellung wiederholen
Festlegung der Grenzen des Analogausgangs
UC***-30GM-**EP-IO-V15
Einstellungen am Gerät
Einstellung SP1
➟
Einstellung SP2
Einstellung abgeschlossen
SP1
SP2
1
2
3
