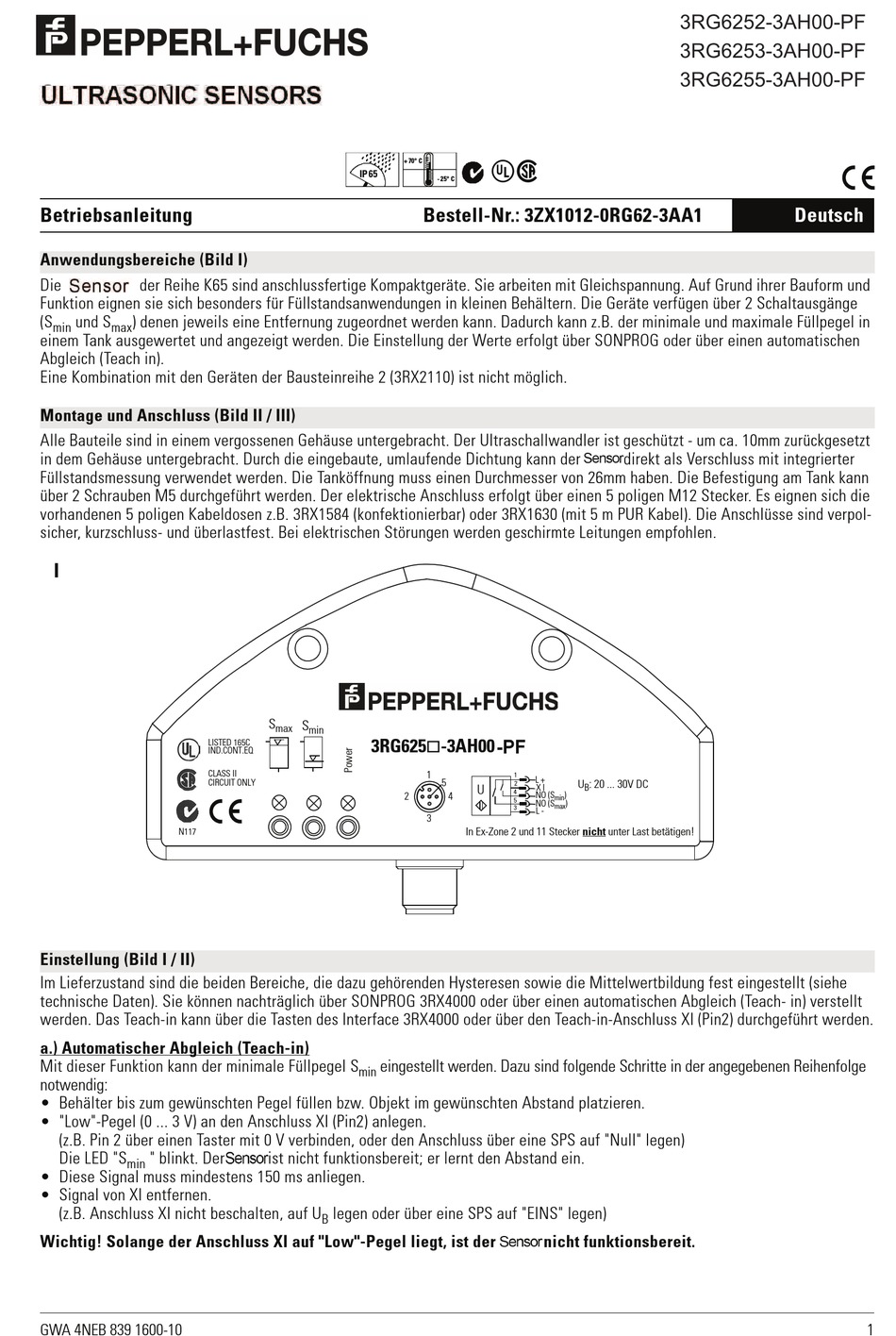

Sonar-BERO K65
Betriebsanleitung
Anwendungsbereiche (Bild I)
Die Sonar-Bero der Reihe K65 sind anschlussfertige Kompaktgeräte. Sie arbeiten mit Gleichspannung. Auf Grund ihrer Bauform und
Funktion eignen sie sich besonders für Füllstandsanwendungen in kleinen Behältern. Die Geräte verfügen über 2 Schaltausgänge
(S
und S
) denen jeweils eine Entfernung zugeordnet werden kann. Dadurch kann z.B. der minimale und maximale Füllpegel in
min
max
einem Tank ausgewertet und angezeigt werden. Die Einstellung der Werte erfolgt über SONPROG oder über einen automatischen
Abgleich (Teach in).
Eine Kombination mit den Geräten der Bausteinreihe 2 (3RX2110) ist nicht möglich.
Montage und Anschluss (Bild II / III)
Alle Bauteile sind in einem vergossenen Gehäuse untergebracht. Der Ultraschallwandler ist geschützt - um ca. 10mm zurückgesetzt
in dem Gehäuse untergebracht. Durch die eingebaute, umlaufende Dichtung kann der BERO direkt als Verschluss mit integrierter
Füllstandsmessung verwendet werden. Die Tanköffnung muss einen Durchmesser von 26mm haben. Die Befestigung am Tank kann
über 2 Schrauben M5 durchgeführt werden. Der elektrische Anschluss erfolgt über einen 5 poligen M12 Stecker. Es eignen sich die
vorhandenen 5 poligen Kabeldosen z.B. 3RX1584 (konfektionierbar) oder 3RX1630 (mit 5 m PUR Kabel). Die Anschlüsse sind verpol-
sicher, kurzschluss- und überlastfest. Bei elektrischen Störungen werden geschirmte Leitungen empfohlen.
I
LISTED 165C
IND.CONT.EQ
CLASS II
CIRCUIT ONLY
N117
Einstellung (Bild I / II)
Im Lieferzustand sind die beiden Bereiche, die dazu gehörenden Hysteresen sowie die Mittelwertbildung fest eingestellt (siehe
technische Daten). Sie können nachträglich über SONPROG 3RX4000 oder über einen automatischen Abgleich (Teach- in) verstellt
werden. Das Teach-in kann über die Tasten des Interface 3RX4000 oder über den Teach-in-Anschluss XI (Pin2) durchgeführt werden.
a.) Automatischer Abgleich (Teach-in)
Mit dieser Funktion kann der minimale Füllpegel S
notwendig:
• Behälter bis zum gewünschten Pegel füllen bzw. Objekt im gewünschten Abstand platzieren.
• "Low"-Pegel (0 ... 3 V) an den Anschluss XI (Pin2) anlegen.
(z.B. Pin 2 über einen Taster mit 0 V verbinden, oder den Anschluss über eine SPS auf "Null" legen)
Die LED "S
" blinkt. Der BERO ist nicht funktionsbereit; er lernt den Abstand ein.
min
• Diese Signal muss mindestens 150 ms anliegen.
• Signal von XI entfernen.
(z.B. Anschluss XI nicht beschalten, auf U
Wichtig! Solange der Anschluss XI auf "Low"-Pegel liegt, ist der BERO nicht funktionsbereit.
GWA 4NEB 839 1600-10
+ 70° C
IP 65
- 25° C
Bestell-Nr.: 3ZX1012-0RG62-3AA1
Sonar - BERO
S
S
max
min
3RG625
@
1
2
3
eingestellt werden. Dazu sind folgende Schritte in der angegebenen Reihenfolge
min
legen oder über eine SPS auf "EINS" legen)
B
us
-3AH00
1
L +
5
U
: 20 ... 30V DC
2
B
U
X I
4
4
NO (S
)
min
5
NO (S
)
max
3
L -
In Ex-Zone 2 und 11 Stecker nicht unter Last betätigen!
3RG6252-3AH00-PF
3RG6253-3AH00-PF
3RG6255-3AH00-PF
3RG6252-3AH00
3RG6253-3AH00
3RG6255-3AH00
Deutsch
1
