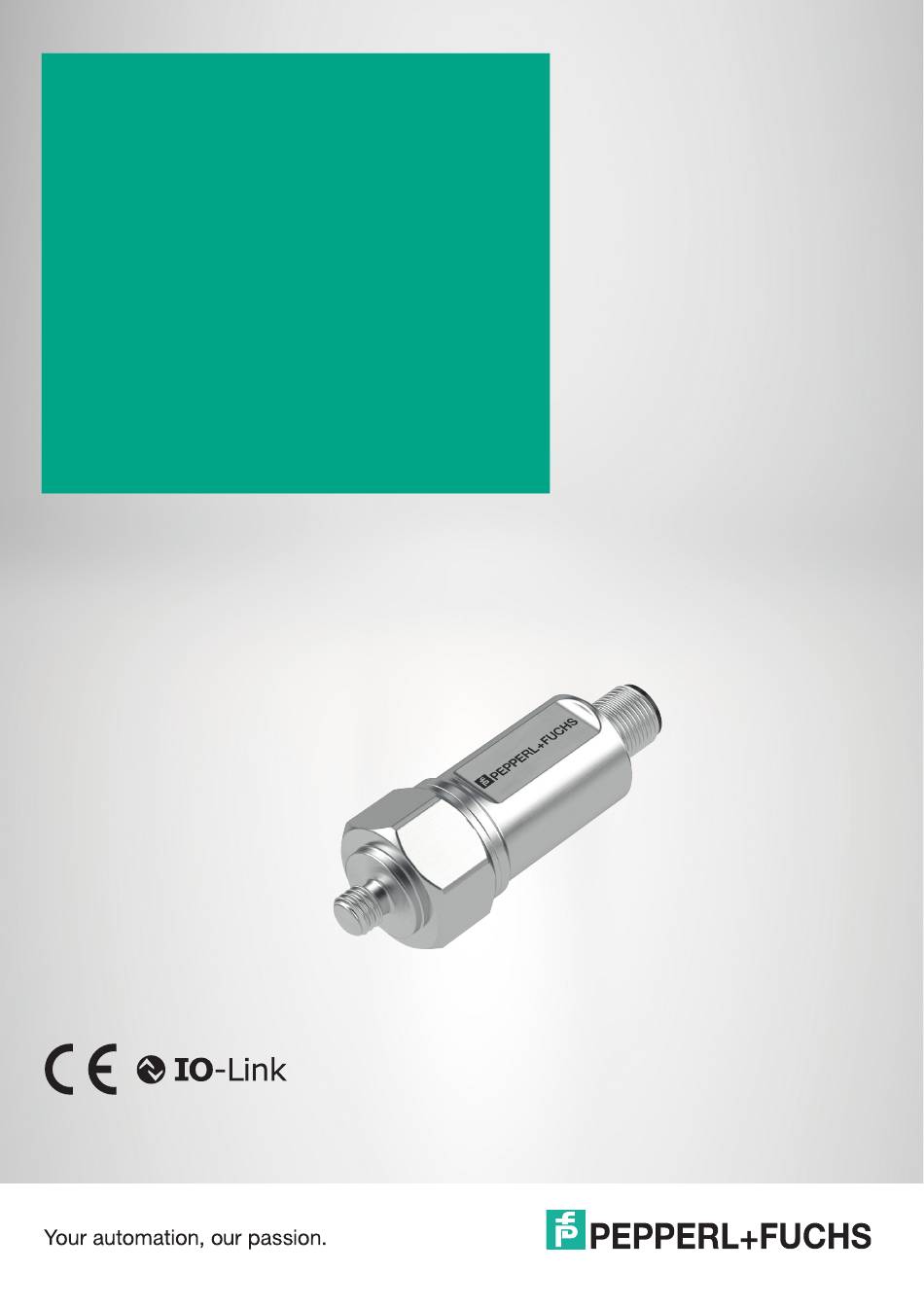

- Seite 1 VIM3*-IO-*-Schwingungssensoren Handbuch...
- Seite 2 Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindu- strie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e. V. in ihrer neuesten Fas- sung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt". Weltweit Pepperl+Fuchs-Gruppe Lilienthalstr. 200 68307 Mannheim Deutschland Telefon: +49 621 776 - 0 E-Mail: info@de.pepperl-fuchs.com...
-
Seite 3: Inhaltsverzeichnis
VIM3*-IO-*-Schwingungssensoren Inhaltsverzeichnis Einleitung ........................4 Inhalt des Dokuments ................... 4 Zielgruppe, Personal ..................4 Verwendete Symbole..................5 Bestimmungsgemäße Verwendung ............. 6 Allgemeine Sicherheitshinweise ..............6 Produktbeschreibung ....................7 Einsatz und Anwendung ................7 Schwingungsüberwachung ................8 2.2.1 Arbeitsbereich Schwinggeschwindigkeit................8 2.2.2 Frequenzgang........................ -
Seite 4: Einleitung
VIM3*-IO-*-Schwingungssensoren Einleitung Einleitung Inhalt des Dokuments Dieses Dokument beinhaltet Informationen, die Sie für den Einsatz Ihres Produkts in den zutreffenden Phasen des Produktlebenszyklus benötigen. Dazu können zählen: • Produktidentifizierung • Lieferung, Transport und Lagerung • Montage und Installation • Inbetriebnahme und Betrieb •... -
Seite 5: Verwendete Symbole
VIM3*-IO-*-Schwingungssensoren Einleitung Verwendete Symbole Dieses Dokument enthält Symbole zur Kennzeichnung von Warnhinweisen und von informati- ven Hinweisen. Warnhinweise Sie finden Warnhinweise immer dann, wenn von Ihren Handlungen Gefahren ausgehen kön- nen. Beachten Sie unbedingt diese Warnhinweise zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden. -
Seite 6: Bestimmungsgemäße Verwendung
Garantie und der Hersteller wird von jeglicher Haftung ausgeschlossen. Verwenden Sie das Gerät nicht, wenn schwerwiegende Fehler vorliegen. Sichern Sie das Gerät gegen unbeabsichtigten Betrieb. Um das Gerät reparieren zu lassen, senden Sie es an Ihren Pepperl+Fuchs Vertreter vor Ort oder an Ihr Vertriebszentrum. Hinweis! Entsorgung Elektronikschrott ist gefährlich. -
Seite 7: Produktbeschreibung
Installation und Bedienung. Wenn Sie das Softwarepaket "IO-Link-Offline Parameterization Tool" verwenden, einen aktiven Internetzugang haben und ihr Gerät über den IO-Link-USB-Master von Pepperl+Fuchs ange- schlossen haben, können sie die IODD direkt über den "IODD DTM Configurator" in das IO- Link-Offline Parameterization Tool integrieren. -
Seite 8: Schwingungsüberwachung
VIM3*-IO-*-Schwingungssensoren Produktbeschreibung Online-Parametrierung Für die Inbetriebnahme von Maschinen und Anlagen müssen Sie Master und IO-Link-Geräte in die jeweilige Steuerungsumgebung integrieren. Dazu wird abhängig von den eingesetzten Komponenten unterschiedliche Software benötigt. Anschließend können Sie die Konfiguration und Parametrierung der Geräte mit Hilfe des eines IO-Link- Konfigurationstools durchführen. -
Seite 9: Frequenz (Hz) Maximal Messbare Schwinggeschwindigkeit (Mm/S)
VIM3*-IO-*-Schwingungssensoren Produktbeschreibung Die nachfolgende Abbildung der Schwingungsüberwachung zeigt den Arbeitsbereich, der durch die maximal messbare Schwinggeschwindigkeit in mm/s in Abhängigkeit der Frequenz limitiert wird. Der Bereich oberhalb der Kurve ist der nicht messbare Arbeitsbereich zur Erfas- sung der Schwinggeschwindigkeit, da die Frequenz zu hoch ist. Der Sensor gibt dann den gerade noch erfassbaren Schwinggeschwindigkeitswert aus. -
Seite 10: Frequenzgang
VIM3*-IO-*-Schwingungssensoren Produktbeschreibung 2.2.2 Frequenzgang Nachfolgend ist der typische Frequenzgang einer Schwingungsüberwachung für 2 Frequenz- bereiche dargestellt. Frequenzgang 10 Hz bis 1000 Hz Die Grenzfrequenzen liegen bei 10 Hz und 1000 Hz mit - 3dB Dämpfung. Abbildung 2.2 Frequenz in Hz Verstärkung in dB Frequenzgang 1 Hz bis 1000 Hz Der Frequenzgang wurde mittels zweier Referenzsensor aufgezeichnet. -
Seite 11: Zubehör
VIM3*-IO-*-Schwingungssensoren Produktbeschreibung Zubehör Hinweis! Für die VIM3*-Schwingungssensoren stehen verschiedene Zubehörkomponenten zur Verfügung. Sie finden diese im Internet über www.pepperl-fuchs.com auf der Produktseite für den betreffenden VIM3*- Schwingungssensor. Verfügbares Zubehör Zubehör Verwendung Verbindungskabel für Steckervarianten Elektrischer Anschluss der Steckervarianten EMV-Adapter Isolation des Sensors vom Montagepunkt zum Schutz vor EMV-Störquellen. -
Seite 12: Installation
VIM3*-IO-*-Schwingungssensoren Installation Installation Hinweise für die mechanische und elektrische Installation Hinweis! Weitere installationsrelevante Informationen zu technischen Daten, mechanischen Daten und verfügbaren Anschlussleitungen der betroffenen Schwingungssensortypen finden Sie im entsprechenden Datenblatt. Beachten Sie unbedingt die nachfolgenden Hinweise für einen sicheren Betrieb des Schwin- gungssensors: Warnung! Arbeiten nur durch Fachpersonal! -
Seite 13: Montage
VIM3*-IO-*-Schwingungssensoren Installation Montage Voraussetzungen Befestigung des Schwingungssensors an der Montagefläche: • Montagefläche muss sauber und plan sein, d. h. frei von Farbe, Rost etc. • Die Messkopffläche des Schwingungssensors muss plan auf der Montagefläche auflie- gen. • Der Schwingungssensor hat werksseitig ein M8-Einschraubgewinde zur Befestigung in einem Gewindeloch der Montagefläche. -
Seite 14: Information Zur Cybersecurity Und Außerbetriebnahme
Sicherstellen, dass das IO-Link-Gerät über eine Punkt-zu-Punktverbindung mit der Gegenstation kommuniziert. Das Produkt verfügt über eine proprietäre Pepperl+Fuchs-Service-Schnittstelle, die die vor- handenen Anschlussleitungen nutzt. Diese Schnittstelle dient ausschließlich dem initialen Speichern und Aktualisieren der Firmware bei der Herstellung. Nach dem Einschalten wird die Schnittstelle nach 20 s deaktiviert. -
Seite 15: Inbetriebnahme Mit Io-Link An Einer Steuerung (Online Parametrierung)
VIM3*-IO-*-Schwingungssensoren Inbetriebnahme mit IO-Link an einer Steuerung (Online Parametrierung) Inbetriebnahme mit IO-Link an einer Steuerung (Online Parametrierung) Hinweis! Die für die Einbindung in ein IO-Link-System und für die Parametrierung und Diagnose erforderliche Gerätebeschreibungsdatei (IODD) finden Sie im Internet über www.pepperl- fuchs.com auf der für den VIM3*-IO-*-Schwingungssensor zugehörigen Produktseite. -
Seite 16: Inbetriebnahme Mit Io-Link Über Ftd-Rahmenprogramm (Offline Parametrierung)
Installation und Bedienung. Wenn Sie das Softwarepaket "IO-Link-Offline Parameterization Tool" verwenden, einen aktiven Internetzugang haben und ihr Gerät über den IO-Link-USB-Master von Pepperl+Fuchs ange- schlossen haben, können sie die IODD direkt über den "IODD DTM Configurator" in das IO- Link-Offline Parameterization Tool integrieren. -
Seite 17: Prozessdatenstruktur
VIM3*-IO-*-Schwingungssensoren Prozessdatenstruktur Prozessdatenstruktur Als Prozessdaten werden vom VIM3*-IO-*- Schwingungssensor 4 unterschiedliche Messgrö- ßen übertragen. Diese werden jeweils als Measurement Data Channel (MDC) 1 ... 4 übertra- gen. Dies sind Schwinggeschwindigkeit-RMS, Schwingbeschleunigung-RMS, Schwingbeschleunigung-Spitzenwert und die Temperatur. Die nachfolgende Abbildung veran- schaulicht die Prozessdatenstruktur: Process data SSC1.1 MDC1 - Velocity RMS... -
Seite 18: Parametrierung Eines Schaltsignals (Sscx)
VIM3*-IO-*-Schwingungssensoren Prozessdatenstruktur Parametrierung eines Schaltsignals (SSCx) Für jede Messgröße können Sie 2 unabhängige Schaltsignale (SSC) parametrieren. Das Prin- zip zur Parametrierung ist für jede Messgröße (SSC) gleich aufgebaut. Nachfolgende Abbildung veranschaulicht die Zusammenhänge: Process data Process data Parameter for setting SSC vRMS SP1 vRMS Logic SSC1.1... -
Seite 19: Parametrierung Eines Anlagen-Wartungszyklus
VIM3*-IO-*-Schwingungssensoren Prozessdatenstruktur Parametrierung eines Anlagen-Wartungszyklus Sie können einen Anlagen-Wartungszyklus parametrieren indem Sie zu den Messgrößen der zyklischen Prozessdaten entsprechende Schwellenwerte definieren, die überwacht werden. Die Schwellenwerte sind unabhängig von den Schaltpunkten SSCx aus den Prozessdaten. Beispielsweise kann ein Anlagen-Wartungszyklus anhand der Überschreitung von Schwellen- werten der Schwinggeschwindigkeit vRMS definiert werden. - Seite 20 VIM3*-IO-*-Schwingungssensoren Prozessdatenstruktur Pro Messgröße stehen somit ein binärer "Count Alarm" und ein binärer "Time Alarm" zur Verfü- gung. Die Summe dieser Parameter wird als "Maintenance Status Diag" beschrieben. Zudem ist auch ein rein Zeit-basiertes Triggern anhand von "Time since Maintenance" möglich. Sobald eine Wartung der Anlage erfolgreich stattgefunden hat, können Sie am Gerät das Kommando "Maintenance Reset"...
-
Seite 21: Störungsbeseitigung
Prüfen Sie im Fehlerfall anhand nachfolgender Checkliste, ob Sie eine der Störung der Schwin- gungsüberwachung beseitigen können. Wenn keiner der in der Checkliste aufgeführten Hinweise zum Ziel geführt hat, können Sie bei Fragen über ihr zuständiges Vertriebsbüro Kontakt mit Pepperl+Fuchs aufnehmen. Halten Sie, wenn möglich, die Typenbezeichnung und Firmware-Version des Sensors bereit. Checkliste... -
Seite 22: Reparatur Und Wartung
VIM3*-IO-*-Schwingungssensoren Reparatur und Wartung Reparatur und Wartung Das Gerät darf nicht repariert, verändert oder manipuliert werden. Ersetzen Sie das Gerät im Fall eines Ausfalls immer durch ein Originalgerät. - Seite 23 Pepperl+Fuchs Qualität Informieren Sie sich über unsere Qualitätspolitik: www.pepperl-fuchs.com/qualitaet www.pepperl-fuchs.com © Pepperl+Fuchs · Änderungen vorbehalten / DOCT-8389...
