10.3.1. Betriebszustand

AUTOMATIK
Im Betriebszustand AUTOMATIK wird der normale Reglerbetrieb
ausgeführt und überwacht.
LED 1 blinkt grün.
HAND
Im Betriebszustand HAND kann das Ventil manuell über die Tasten
auf- oder zugefahren werden.
LED 1 blinkt rot / grün im Wechsel.
Über den DIP-Schalter 4 kann zwischen den
on dip
beiden Betriebszuständen AUTOMATIK (AUTO)
und HAND (MANU) gewechselt werden.
1 2 3 4
dip-schalter funktion
4 ON Betriebszustand Manuell (HAND)
OFF Betriebszustand AUTOMATIK (AUTO)
Tab. 4: DIP-Schalter
38
10.3.2. funktionen der Tasten
Die Belegung der 2 Tasten sind je nach Betriebszustand (AUTOMATIK
/ HAND) unterschiedlich.

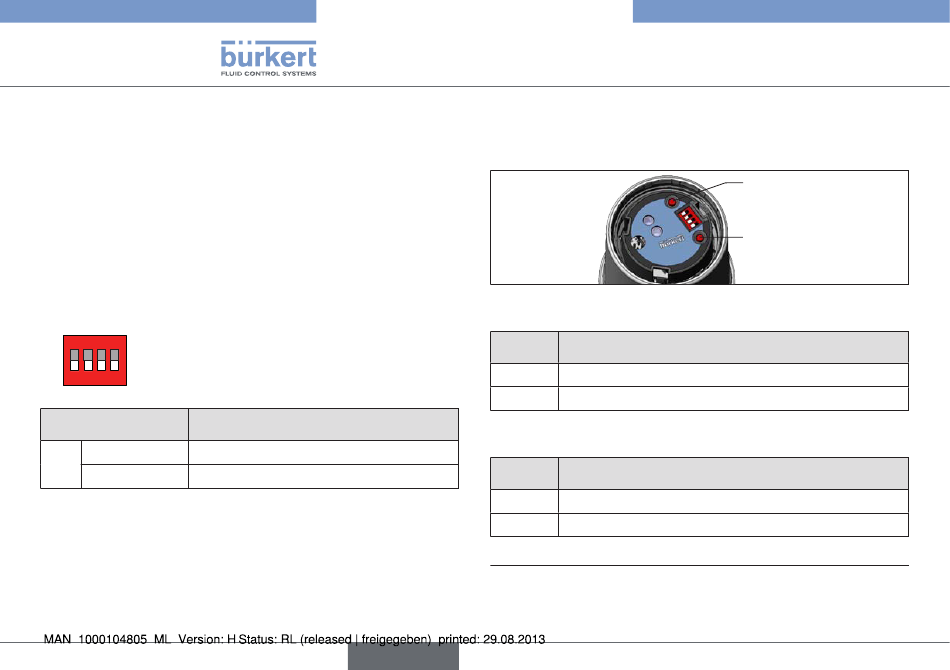

Bild 12: Tasten
Betriebszustand HAND (DIP-Schalter 4 auf ON):
taste
1
2
Tab. 5: Tastenbelegung Betriebszustand HAND
Betriebszustand AUTOMATIK (DIP-Schalter 4 auf OFF):
taste
1
2
Tab. 6: Tastenbelegung Betriebszustand AUTOMATIK
ohne Funktion, wenn über die Kommunikationssoftware der Binäreingang
8)
mit Funktion „Hand-Auto-Umschaltung" aktiviert wurde.
abhängig von der Wirkungsweise des Antriebs.
9)
deutsch
Typ 8696
Inbetriebnahme
funktion 8)
Belüften (manuelles Auf- / Zufahren des Antriebs)
Entlüften (manuelles Auf- / Zufahren des Antriebs)
funktion
durch 5 s langes Drücken startet die Funktion X.TUNE
-
Taste 1
Taste 2
9)
9)
