7.
monTaGe
Uniquement pour positionneur sans vanne process
prémontée.
7.1. consignes de sécurité
Danger !
danger dû à la haute pression.
• Avant de desserrer les conduites et les vannes, coupez la pression
et assurez l'échappement de l'air des conduites.
risque de blessures par la tension électrique.
• Avant d'intervenir dans l'appareil ou l'installation, coupez la ten-
sion et empêchez toute remise sous tension par inadvertance.
• Veuillez respecter les réglementations en vigueur pour les appa-
reils électriques en matière de prévention des accidents ainsi
qu'en matière de sécurité.
aVertiSSement !
risque de blessures dû à un montage non conforme.
• Le montage doit être effectué uniquement par un personnel quali-
fié et habilité disposant de l'outillage approprié.
risque de blessures dû à la mise en marche involontaire de
l'installation et le redémarrage non contrôlé.
• Empêchez tout actionnement involontaire de l'installation.
• Garantissez un redémarrage contrôlé après le montage.
52
Type 8696
Montage
7.2. montage du positionneur type 8696
sur les vannes process des séries
2103 et 23xx
Lors du montage du positionneur, les collets des raccords d'air
de pilotage ne doivent pas être montés sur l'actionneur.
→
Disposer le support de rouleau presseur et le positionneur de
façon
1. qu'il entre dans le rail de guidage du positionneur et
2. que les manchons du positionneur entrent dans les raccords
d'air de pilotage de l'actionneur (voir également « Fig. 6 »).
remarque !
endommagement de la platine ou panne.
• Veiller à ce que le support de rouleau presseur repose bien à
plat sur le rail de guidage.
Manchons
Support de rouleau presseur

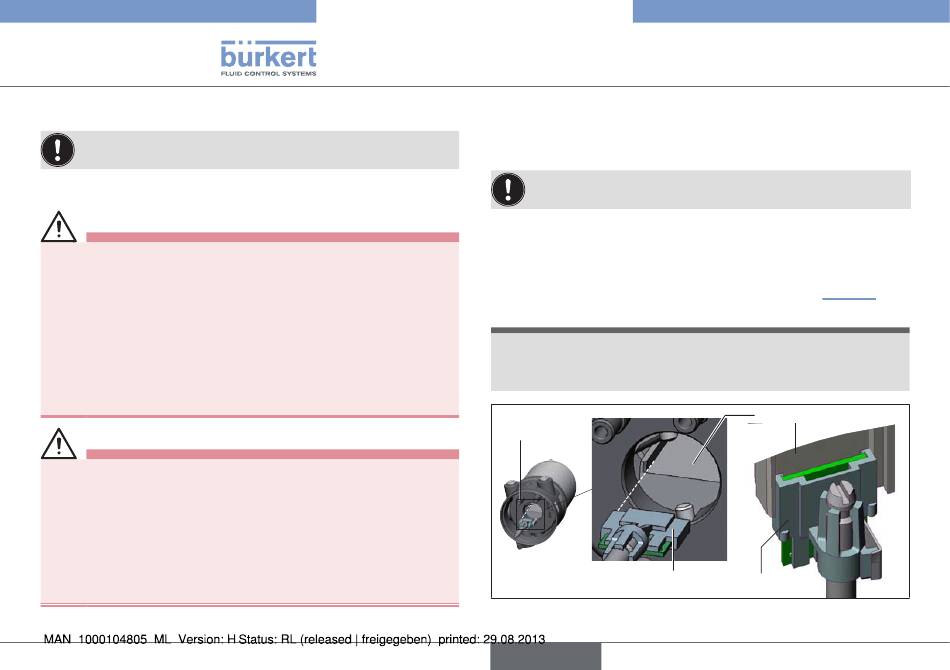

Fig. 5 :
Disposition du support de rouleau presseur et du manchons
français
Rail de guidage
