Inbetriebnahme
10.3.3. funktion der Dip-schalter
dip-
funktion
schalter
1
ON
Umkehr der Wirkrichtung des Sollwertes (20 ... 4 mA
entspricht 0 ... 100 %), fallend (DIR.CMD)
OFF
normale Wirkrichtung des Sollwertes
(4 ... 20 mA entspricht 0 ... 100 %), steigend
2
ON
Dichtschließfunktion aktiv. Das Ventil schließt
unterhalb 2 %
10)
wertes vollständig (CUTOFF)
OFF
keine Dichtschließfunktion
3
ON
Korrekturkennlinie zur Anpassung der Betriebskenn-
linie (CHARACT)
OFF
lineare Kennlinie
4
ON
Betriebszustand Manuell (HAND)
OFF
Betriebszustand AUTOMATIK (AUTO)
Tab. 7:
DIP-Schalter
kann über Kommunikationssoftware geändert werden.
10)
Typ 8696
on
dip
1 2 3 4
und öffnet oberhalb 98 % des Soll-
10)

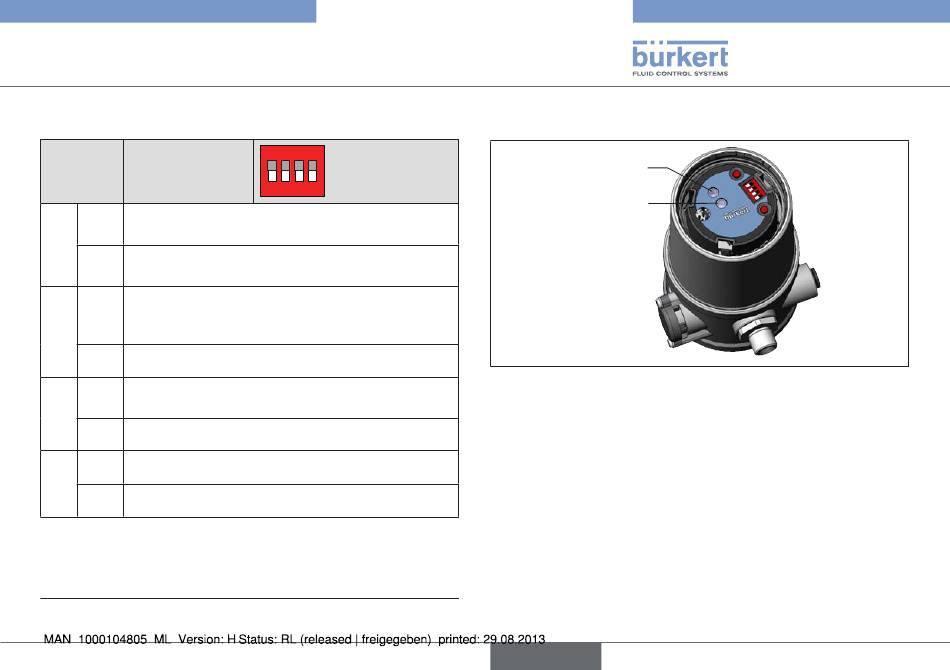

10.3.4. anzeige der leDs
LED 2
LED 1
Bild 13: Anzeige der LEDs
LED 1
Anzeige der Betriebszustände (AUTO, HAND),
X.TUNE und FEHLER
(grün / rot)
LED 2
Anzeige Zustand des Antriebs (offen,
geschlossen, öffnet oder schließt)
(grün / gelb)
deutsch
39
