Installation électrique
9. insTallaTion élecTriQue
9.1. consignes de sécurité
Danger !
risque de blessures par la tension électrique.
• Avant d'intervenir dans le système, coupez la tension et empêchez
toute remise sous tension par inadvertance.
• Veuillez respecter les réglementations en vigueur pour les appareils
électriques en matière de prévention des accidents ainsi qu'en
matière de sécurité.
aVertiSSement !
risque de blessures dû à un montage non conforme.
• Le montage doit être effectué uniquement par un personnel
qualifié et habilité disposant de l'outillage approprié.
risque de blessures dû à la mise en marche involontaire de
l'installation et le redémarrage non contrôlé.
• Empêchez tout actionnement involontaire de l'installation.
• Garantissez un redémarrage contrôlé après le montage.
9.2. i nstallation électrique avec
connecteur rond
→
Raccorder le positionneur conformément au tableau.
Type 8696
français
5
6
4
7
3
8
2
1

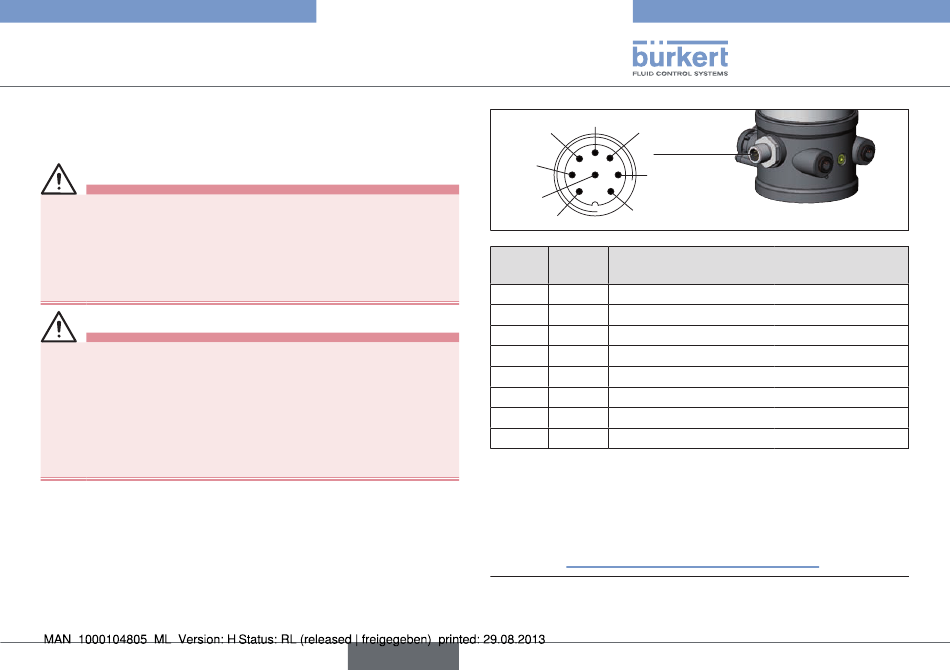

Fig. 8 : Connecteur rond M12 x 1, 8-pôles
couleur
Broche affectation
de fil
3)
1 blanc Valeur de consigne +
2 brun Valeur de consigne GND
3 vert Tension d'alimentation
4 jaune Tension d'alimentation +
5 gris Entrée binaire +
6 rose Entrée binaire GND
7 bleu Message de retour de position GND analogique
8 rouge Message de retour de position + analogique
Tab. 3 : Raccordement connecteur rond
Après application de la tension d'alimentation, le positionneur est en
marche.
→
Effectuer les réglages de base nécessaires et déclencher l'adap-
tation automatique du positionneur comme cela est décrit au
chapitre « 10.2. Adaptation automatique X.TUNE ».
Les couleurs indiquées se rapportent aux câbles de
3)
raccordement disponibles en tant qu'accessoires (919061).
(0/4 ... 20 mA)
GND
24 V DC
