„In Ruhestellung" bedeutet, dass das Steuerventil des Positi-
oners Typ 8696 stromlos bzw. nicht betätigt ist.
Bei feuchter Umgebungsluft kann eine Schlauchverbindung
zwischen Steuerluftausgang 2
nicht angeschlossenen Steuerluftanschluss des Fremd-
geräts hergestellt werden.
Dadurch wird die Federkammer des Fremdgeräts mit tro-
ckener Luft aus dem Entlüftungskanal des Positioners
versorgt.

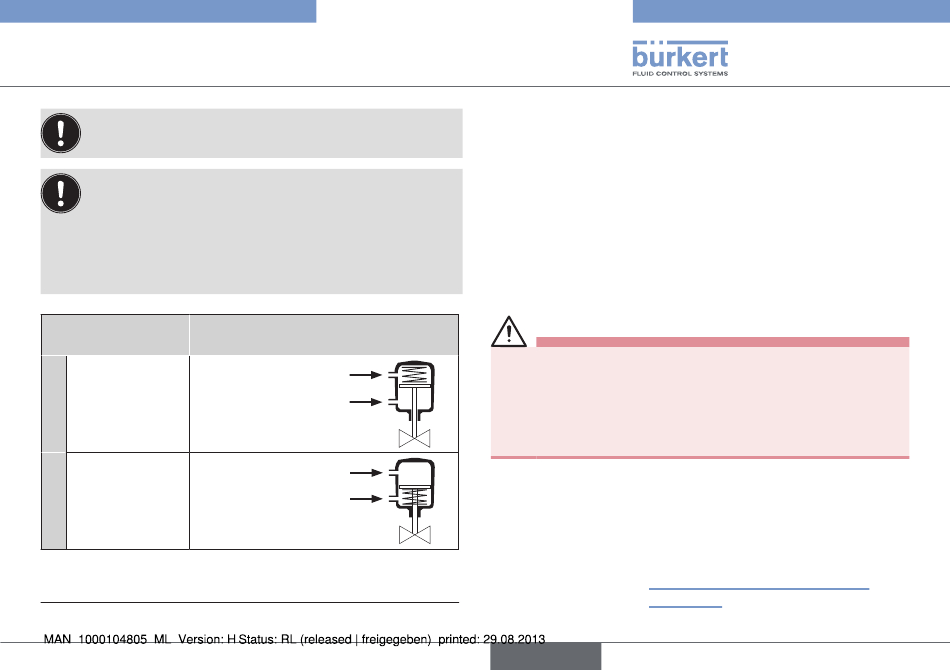

steuerfunktion
pneumatische Verbindung
typ 8696 mit fremdgerät
Prozessventil
Steuerluftausgang
in Ruhestellung
a
geschlossen
(durch Federkraft)
Prozessventil
Steuerluftausgang
in Ruhestellung
B
offen
(durch Federkraft)
Tab. 1:
Pneumatische Verbindung mit Fremdgerät
Anschluss optional, siehe Hinweis.
1)
Typ 8696
des Positioners und dem
2
2
1)
2
2
1
2
1
2
1)
2
6.
Technische DaTen
6.1. konformität
Der Positioner Typ 8696 ist konform zu den EG-Richtlinien entspre-
chend der EG-Konformitätserklärung.
6.2. normen
Die angewandten Normen, mit denen die Konformität mit den EG-Richt-
linien nachgewiesen wird, sind in der EG-Baumusterprüfbescheinigung
und/oder der EG-Konformitätserklärung nachzulesen.
6.3. Betriebsbedingungen
Warnung!
sonneneinstrahlung und temperaturschwankungen können
fehlfunktionen oder undichtheiten bewirken.
• Das Gerät bei Einsatz im Außenbereich nicht ungeschützt den
Witterungsverhältnissen aussetzen.
• Darauf achten, dass die zulässige Umgebungstemperatur nicht
über- oder unterschritten wird.
Umgebungstemperatur: 0 ... +55 °C
Schutzart:
IP65 / IP67 nach EN 60529
(nur bei korrektangeschlossenem Kabel
bzw. Stecker und Buchsen und bei
Beachtung des Abluftkonzeptes im Kapitel
„8.3. Pneumatischer Anschluss des
Positioners")
deutsch
29
