Inbetriebnahme
10.3. Bedienung und anzeigeelemente
Eine detaillierte Beschreibung der Bedienung und Funktionen
des Positioners und der Kommunikationssoftware finden Sie
in der jeweiligen Bedienungsanleitung.
→
Klarsichthaube des Positioners abschrauben, um die Tasten und
DIP-Schalter zu bedienen.
ON
DIP
1 2 3 4

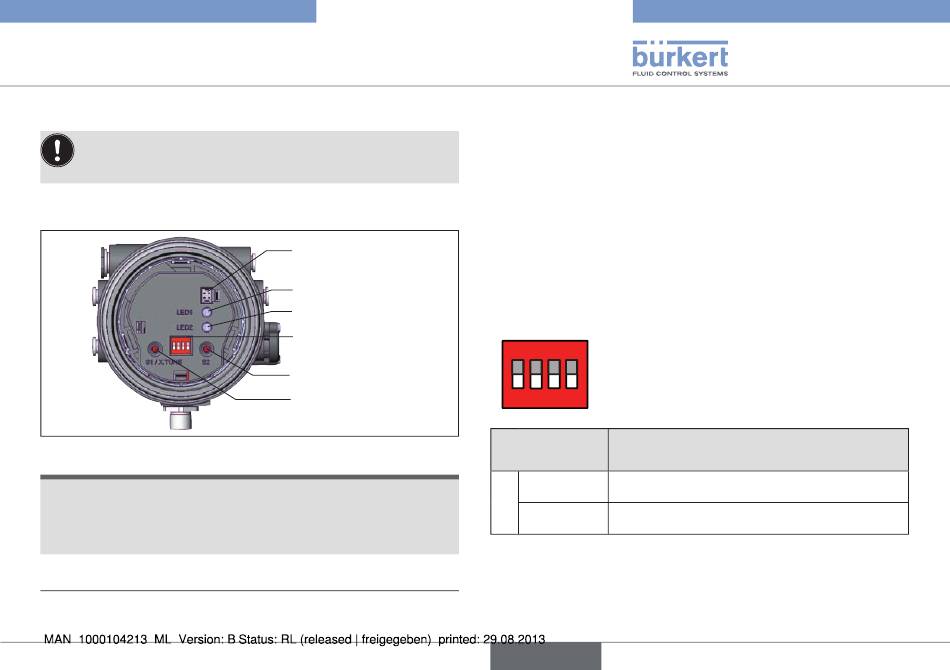

Bild 21: Beschreibung Bedienelemente
hinWeiS!
Beschädigung oder funktionsausfall durch eindringen von
Verschmutzung und feuchtigkeit!
• Zur Einhaltung der Schutzart IP65 / IP67 die Klarsichthaube bis
auf Anschlag einschrauben.
→
Gehäuse schließen (Schraubwerkzeug: 674077
Das Schraubwerkzeug (674077) ist über Ihre Bürkert-
9)
Vertriebsniederlassung erhältlich.
All manuals and user guides at all-guides.com
Typ 8694
Kommunikations-
schnittstelle
LED 1
LED 2
DIP-Schalter
Taste 2
Taste 1
).
9)
10.3.1. Betriebszustand
AUTOMATIK
Im Betriebszustand AUTOMATIK wird der normale Reglerbetrieb
ausgeführt und überwacht.
LED 1 blinkt grün.
HAND
Im Betriebszustand HAND kann das Ventil manuell über die Tasten
auf- oder zugefahren werden.
LED 1 blinkt rot / grün im Wechsel.
Über den DIP-Schalter 4 kann zwischen den
on
dip
beiden Betriebszuständen AUTOMATIK (AUTO)
und HAND (MANU) gewechselt werden.
1 2 3 4
dip-schalter
funktion
4
ON
Betriebszustand Manuell (HAND)
OFF
Betriebszustand AUTOMATIK (AUTO)
Bild 22: DIP-Schalter
deutsch
45
