8.2. installation des prozessventils
Gewindeart und Abmessungen sind dem entsprechenden Datenblatt
zu entnehmen.
→
Das Prozessventil entsprechend der Bedienungsanleitung des
Prozessventils anschließen.
8.3. pneumatischer anschluss des
positioners
gefahr!
Verletzungsgefahr durch hohen druck in der anlage!
• Vor dem Lösen von Leitungen und Ventilen den Druck abschal-
ten und Leitungen entlüften.
Vorgehensweise:
→
Das Steuermedium an den Steuerluftanschluss (1) anschließen
(3 ... 7 bar; Instrumentenluft, öl-, wasser- und staubfrei).
→
Die Abluftleitung oder einen Schalldämpfer an den Abluftanschluss
(3) montieren (siehe „Bild 7: Pneumatischer Anschluss").
Die anliegende Druckversorgung unbedingt mindestens 0,5
... 1 bar über dem Druck halten, der notwendig ist, den Antrieb
in seine Endstellung zu bringen.
Halten Sie die Schwankungen der Druckversorgung während
des Betriebs möglichst gering (max. ±10 %). Bei größeren
Schwankungen sind die mit der Funktion X.TUNE eingemes-
senen Reglerparameter nicht optimal.
34
Wichtiger Hinweis zur einwandfreien Funktion des Geräts:
• Durch die Installation darf sich kein Rückdruck aufbauen.
• Für den Anschluss einen Schlauch mit ausreichendem
• Die Abluftleitung muss so konzipiert sein, dass kein Wasser

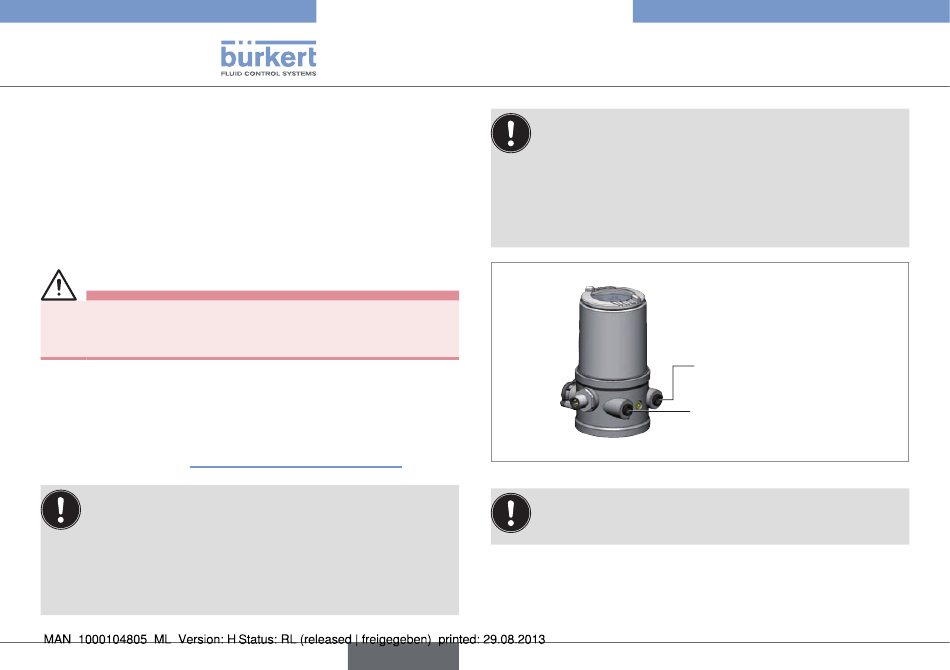

Bild 7:
Pneumatischer Anschluss
achtung (Abluftkonzept): Für die Einhaltung der Schutzart
IP67 muss eine Abluftleitung in den trockenen Bereich mon-
tiert werden.
deutsch
Typ 8696
Fluidische Installation
Querschnitt wählen.
oder sonstige Flüssigkeit durch den Abluftanschluss in das
Gerät gelangen kann.
Steuerluftanschluss
(Beschriftung: 1)
Abluftanschluss
(Beschriftung: 3)
