Installation fluidique
→
Glisser le positionneur sur l'actionneur sans la faire tourner
jusqu'à ce que le joint profilé ne présente plus d'interstice.
remarque !
le type de protection ip65 / ip67 ne peut être garanti si le
couple de serrage de la vis de fixation est trop élevé.
• Les vis de fixation doivent être serrées uniquement avec un
couple de serrage maximal de 0,5 Nm.
→
Fixer le positionneur sur l'actionneur à l'aide des deux vis de
fixation latérales. Ne serrer les vis que légèrement (couple de
serrage maxi : 0,5 Nm).
Manchons
Raccords d'air
de pilotage
d'actionneur

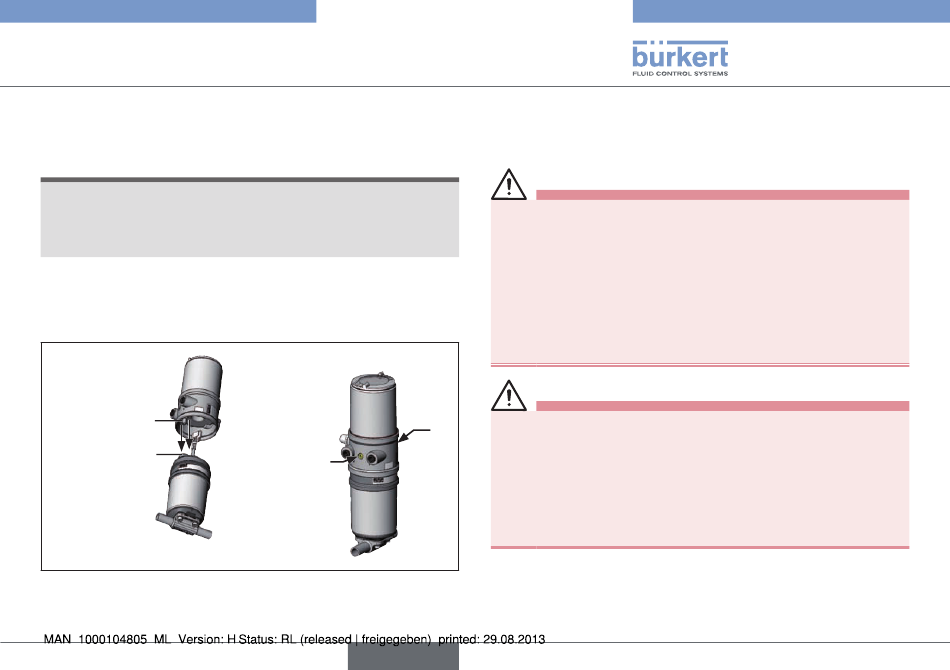

Fig. 6 :
Montage du positionneur
Type 8696
Vis de fixation
maxi 0,5 Nm
français
8.
insTallaTion fluiDiQue
8.1. consignes de sécurité
Danger !
danger dû à la haute pression.
• Avant de desserrer les conduites et les vannes, coupez la pres-
sion et assurez l'échappement de l'air des conduites.
risque de blessures par la tension électrique.
• Avant d'intervenir dans l'appareil ou l'installation, coupez la ten-
sion et empêchez toute remise sous tension par inadvertance.
• Veuillez respecter les réglementations en vigueur pour les appa-
reils électriques en matière de prévention des accidents ainsi
qu'en matière de sécurité.
aVertiSSement !
risque de blessures dû à un montage non conforme.
• Le montage doit être effectué uniquement par un personnel quali-
fié et habilité disposant de l'outillage approprié.
risque de blessures dû à la mise en marche involontaire de
l'installation et le redémarrage non contrôlé.
• Empêchez tout actionnement involontaire de l'installation.
• Garantissez un redémarrage contrôlé après le montage.
53
