Mise en service
10.3.3. fonction des interrupteurs Dip
interrup-
fonction
teurs dip
1 ON Inversion du sens d'action de la valeur de consigne
(la valeur de consigne 20 ... 4 mA correspond à la
position 0 ... 100 %), vers le bas (DIR.CMD)
OFF sens d'action normal de la valeur de consigne
(la valeur de consigne 4 ... 20 mA correspond à la
position 0 ... 100 %), vers le haut
2 ON Fonction de fermeture étanche activée. La vanne
se ferme en dessous de 2 %
tement au-dessus de 98 % de la valeur de consigne
(CUTOFF)
OFF aucune fonction de fermeture étanche
3 ON Caractéristique de correction pour l'adaptation de la
caractéristique de fonctionnement (linéarisation de la
caractéristique de processus CHARACT)
OFF Caractéristique linéaire
4 ON Etat de marche MANUEL (MANU)
OFF Etat de marche AUTOMATIQUE (AUTO)
Tab. 7 : Interrupteur DIP
Peut être modifié via le logiciel de communication.
10)
Type 8696
on dip
1 2 3 4
et s'ouvre complè-
10)
10)
français

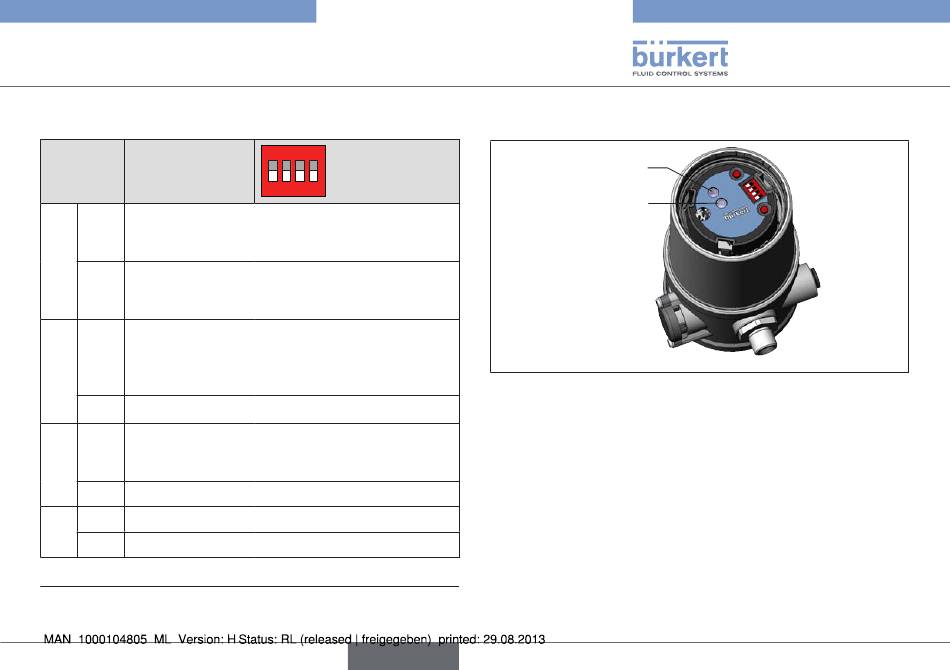

10.3.4. affichage des leD
LED 2
LED 1
Fig. 13 : Affichage des LED
LED 1 Affichage des états de marche
AUTO, MANU, X.TUNE et DEFAUT
(verte / rouge)
LED 2 Affichage de l'état de l'actionneur
(ouvert, fermé, s'ouvre ou se ferme)
(verte / jaune)
59
