Elektrische Installation
9. elekTrische insTallaTion

9.1. sicherheitshinweise

gefahr!
Verletzungsgefahr durch elektrische spannung!
• Vor Eingriffen in das System die Spannung abschalten und vor
Wiedereinschalten sichern!
• Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen
für elektrische Geräte beachten!
Warnung!
Verletzungsgefahr bei unsachgemäßer installation!
• Die Installation darf nur autorisiertes Fachpersonal mit geeigne-
tem Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes einschalten der anlage
und unkontrollierten Wiederanlauf!
• Anlage vor unbeabsichtigtem Betätigen sichern.
• Nach der Installation einen kontrollierten Wiederanlauf
gewährleisten.
Typ 8696
9.2. e lektrische installation mit
rundsteckverbinder
→
Den Positioner entsprechend der Tabelle anschließen.
5
6
4
7
3
8
2
1

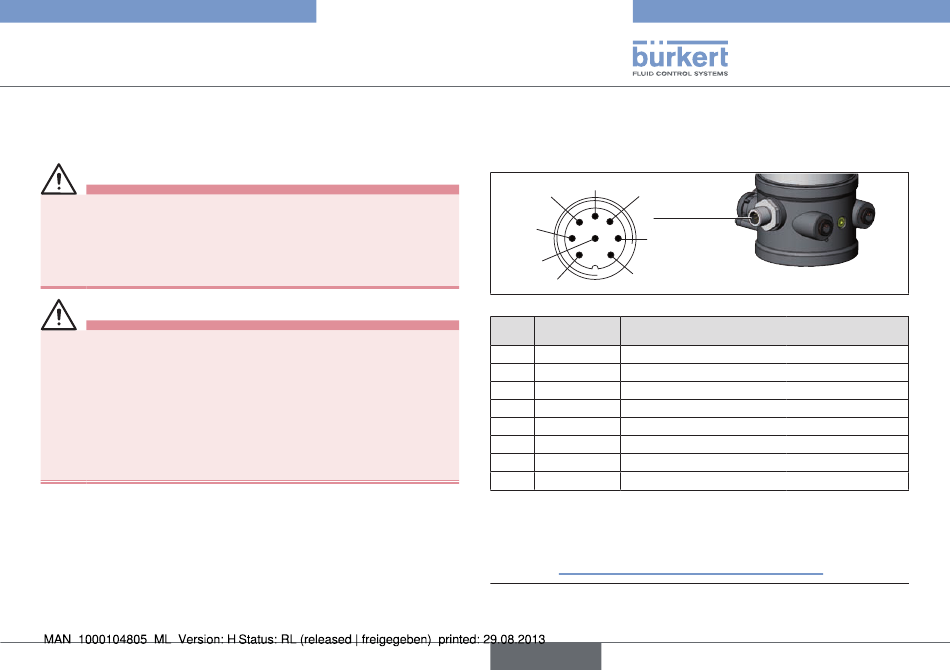

Bild 8: Belegung Rundstecker (M12 x 1, 8-polig)
pin aderfarbe Belegung
3)
1
weiß Sollwert +
2
braun Sollwert GND
3
grün Betriebsspannung
4
gelb Betriebsspannung +
5
grau Binäreingang +
6
rosa Binäreingang GND
7
blau Analoge Stellungsrückmeldung GND
8
rot Analoge Stellungsrückmeldung +
Tab. 3: Anschluss Rundsteckverbinder
Nach Anlegen der Betriebsspannung ist der Positioner in Betrieb.
→
Die automatische Anpassung des Positioners auslösen, wie in
Kapitel „10.2. Automatische Anpassung (X.TUNE)" beschrieben.
Die angegebenen Farben beziehen sich auf das als Zubehör erhältliche
3)
Anschlusskabel (919061)
deutsch
(0/4 ... 20 mA)
GND
24 V DC
