Caractéristiques techniques
« En position de repos » signifie que les vannes pilote de la
positionneur type 8696 ne sont pas alimentées en courant ou
ne sont pas activées.
Avec un air ambiant humide, il est possible de réaliser pour
la fonction A ou la fonction B un raccordement par flexible
entre la sortie d'air de pilotage 2
d'air de pilotage non raccordé de l'appareil étranger. Ainsi, la
chambre à ressort de l'appareil étranger est alimentée en air
sec à partir du canal d'échappement du positionneur.

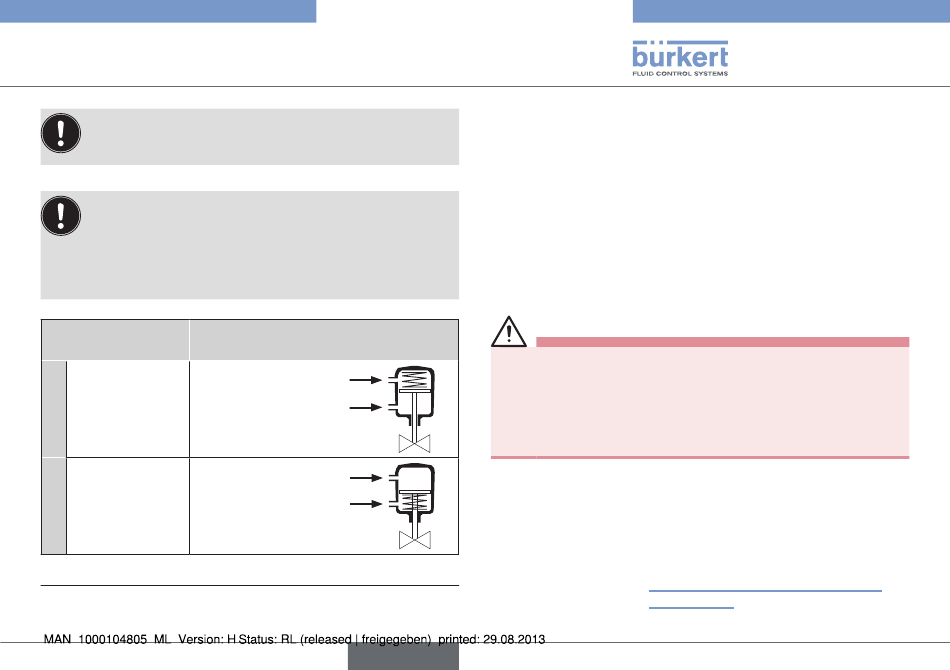

fonction raccordement pneumatique
type 8696 à l'appareil étranger
Vanne process
Sortie d'air de
fermée en
a pilotage
position de repos
(par ressort)
Vanne process
Sortie d'air de
ouverte en
B
pilotage
position de repos
(par ressort)
Tab. 1 : Raccordement pneumatique à l'appareils étrangers
Raccordement optionnel, voir remarque.
1)
Type 8696
du positionneur et le raccord
2
2
1)
2
2
1
2
1
2
1)
2
français
6. caracTérisTiQues TechniQues
6.1. conformité
Le positionneur type 8696 est conforme aux directives CE sur la
base de la déclaration de conformité CE.

6.2. normes

Les normes appliquées justifiant la conformité aux directives CE
peuvent être consultées dans le certificat d'essai de modèle type CE
et / ou la déclaration de Conformité CE.
6.3. conditions d'exploitation
aVertiSSement !
le rayonnement solaire et les variations de température
peuvent être à l'origine de dysfonctionnements ou de fuites.
• Lorsqu'il est utilisé à l'extérieur, n'exposez pas l'appareil aux
intempéries sans aucune protection.
• Veillez à ne pas être en dessous ou au-dessus de la tempéra-
ture ambiante admissible.
Température ambiante 0 ... +55 °C
Type de protection IP65 / IP67 selon EN 60529
(uniquement lorsque le câble, les connec-
teurs et les douilles sont correctement
raccordés et lorsque le concept d'éva-
cuation d'air repris au chapitre
« 8.3. Raccordement pneumatique du
positionneur »).
