Gerätebeschreibung
WEGA DRIVE 41 L
3.3.2 Rückansicht
Pos. Symbol
1
2
3
4
5
6
7
8
24

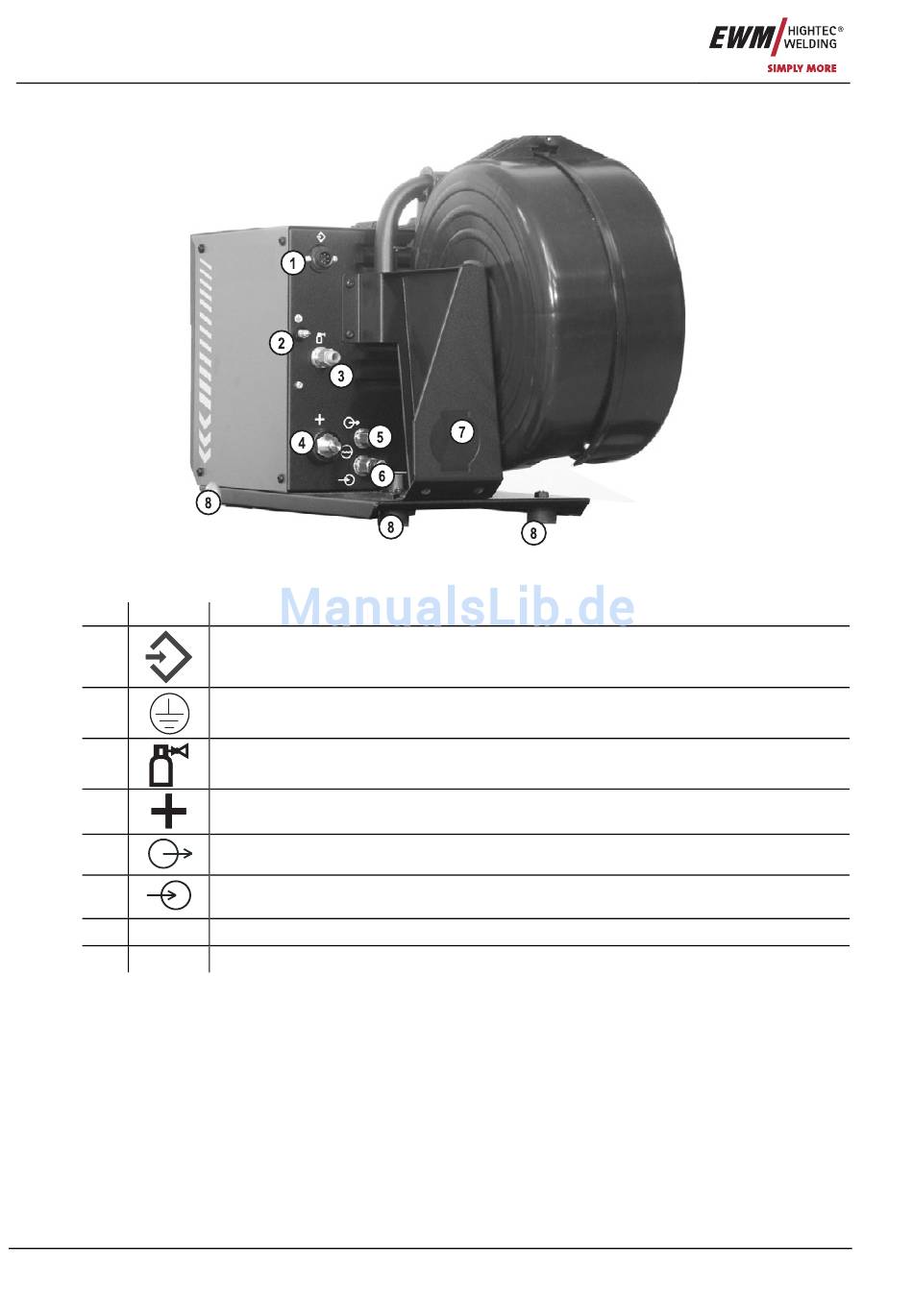

Abbildung 3-6
Beschreibung 0
Anschlußbuchse 7-polig
• Steuerleitung Drahtvorschubgerät
Anschlußnippel Erdungsleitung
Anschluß grün-gelbe Erdungsleitung aus Zwischenschlauchpaket
Anschlußnippel G¼", Schutzgasanschluß
Anschlußstecker, Schweißstrom „+"
Schweißstromanschluß Drahtvorschubgerät
Schnellverschlußkupplung, blau (Kühlmittelvorlauf)
Schnellverschlußkupplung, rot (Kühlmittelrücklauf)
Zugentlastung Zwischenschlauchpaket
Gummifüße
Art. Nr.: 099-004934-EWM00
