Funktionsbeschreibung
Gerätesteuerung - Bedienelemente
4.1.3 Schweißgerätesteuerung M2.40
Pos. Symbol
1
2
3
4
34

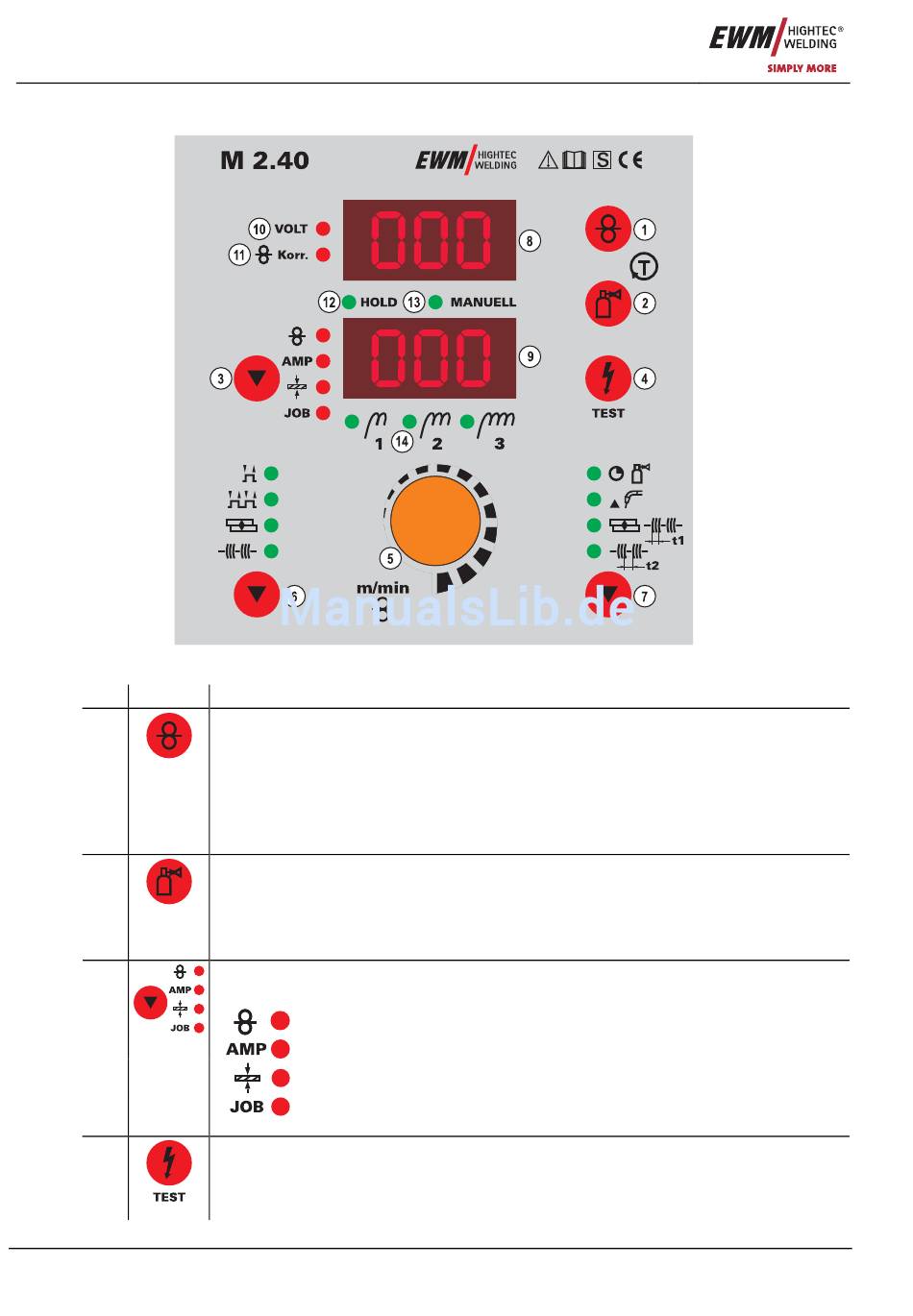

Abbildung 4-6
Beschreibung 0
Taste "Drahteinfädeln"
Zum Einfädeln der Drahtelektrode beim Drahtspulenwechsel
(Geschwindigkeit = 6,0 m/min, konstant)
Der Schweißdraht wird spannungsfrei in das Schlauchpaket eingefädelt,
ohne daß Gas ausströmt.
Hierdurch wird ein hohes Maß an Sicherheit für den Schweißer gewährt, weil ein
versehentliches Zünden des Lichtbogens nicht möglich ist.
Taste "Gastest"
Während Prüfung und Einstellung der Gasdurchflußmenge bleiben Schweißspannung
und Drahtvorschub abgeschaltet.
Nach einmaligem Betätigen des Tasters fließt für ca. 25sec. Schutzgas. Durch
nochmaliges Betätigen kann der Vorgang jederzeit unterbrochen werden.
Taste "Schweißaufgabe / Schweißparameter"
Die Parametereinstellung erfolgt am Drehknopf
Anzeige Drahtgeschwindigkeit (m/min)
Anzeige Schweißstrom (A)
Anzeige Blechdicke (mm)
Anzeige und Anwahl der Jobs (Schweißaufgaben, Auswahl durch Jobliste).
Ändern des JOBs durch ca. 3 sek. Drücken, bis LED blinkt
Taste "Test Schweißparameter"
Taste betätigen und gleichzeitig die erforderliche Schweißspannung am Stufenschalter
einstellen (Anzeige der Leerlaufspannung im oberen, Anzeige von
Drahtgeschwindigkeit, Schweißstrom oder Blechdicke im unteren Display)
