Funktionsbeschreibung
Einsetzen der Drahtelektrode
4.12.5 Drahtelektrode einfädeln
Pos. Symbol
1
2
3
4
5
• Brennerschlauchpaket gestreckt auslegen.
• Druckeinheiten lösen und umklappen (Spanneinheiten mit Gegendruckrollen klappen automatisch
hoch).
• Schweißdraht vorsichtig von der Drahtspule abwickeln und durch den Drahteinführungsnippel über die
Rillen der Antriebsrollen und durch das Führungsrohr in das Kapillarrohr bzw. Teflonseele mit
Führungsrohr einführen.
• Spanneinheiten mit Gegendruckrollen wieder nach unten drücken und Druckeinheiten wieder
hochklappen (Drahtelektrode muß in der Nut der Antriebsrolle liegen).
Der Anpreßdruck muß an den Einstellmuttern der Druckeinheiten so eingestellt werden,
daß die Drahtelektrode gefördert wird, jedoch durchrutscht, wenn die Drahtspule blockiert!
• Einfädeltaster drücken bis die Drahtelektrode am Schweißbrenner heraustritt.
Vorsicht, Verletzungsgefahr!
Schweißbrenner nie auf Menschen oder Tiere richten!
Bei Geräten mit Steuerung M2.40 oder M2.20 wird der Einfädelvorgang an der Steuerung durch
Druck der Taste
Bei Geräten mit Steuerung M1.01 oder M1.02 wird der Einfädelvorgang an den inneren
Bedienelementen durch Druck der Taste
56

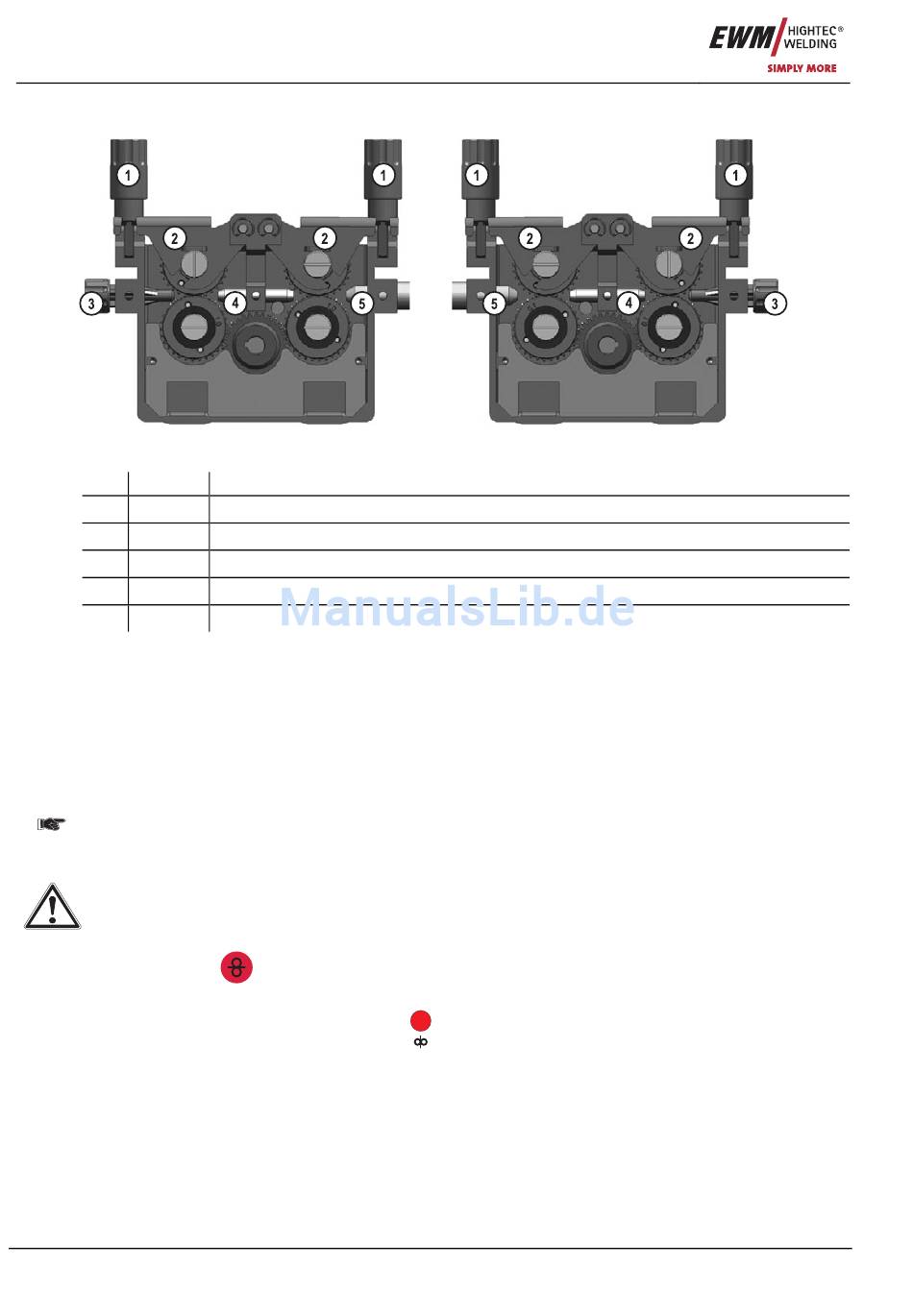

Abbildung 4-20
Beschreibung 0
Druckeinheiten
Spanneinheiten
Drahteinlaufnippel
Führungsrohr
Kapillarrohr oder Kunststoffseele mit Stützrohr, je nach Brennerausrüstung
gestartet.
gestartet.
Art. Nr.: 099-004934-EWM00
