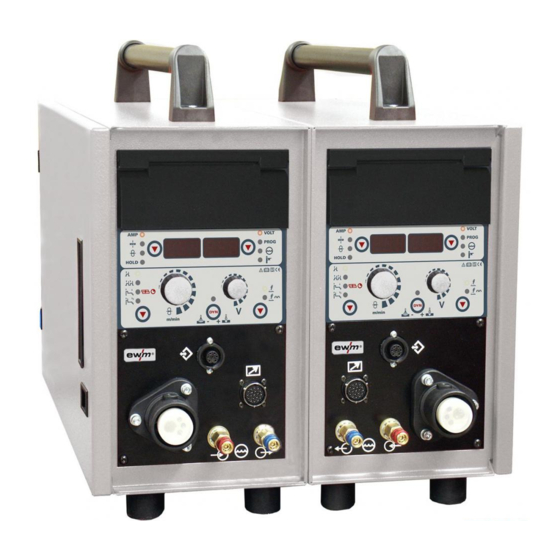

- Seite 1 Betriebsanleitung Drahtvorschubgerät alpha Q Progress drive 4D EF 099-005459-EW500 Zusätzliche Systemdokumente beachten! 17.12.2015...
-
Seite 2: Allgemeine Hinweise
Einsatzort sowie dem Einsatzzweck an Ihren Vertriebspartner oder an unseren Kundenservice unter +49 2680 181-0. Eine Liste der autorisierten Vertriebspartner finden Sie unter www.ewm-group.com. Die Haftung im Zusammenhang mit dem Betrieb dieser Anlage ist ausdrücklich auf die Funktion der Anlage beschränkt. Jegliche weitere Haftung, gleich welcher Art, wird ausdrücklich ausgeschlossen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zum Gebrauch dieser Betriebsanleitung Inhaltsverzeichnis Inhaltsverzeichnis ..........................3 Sicherheitshinweise ..........................6 Hinweise zum Gebrauch dieser Betriebsanleitung ................ 6 Symbolerklärung ..........................7 Allgemein ............................8 Transport und Aufstellen ......................12 ... - Seite 4 Inhaltsverzeichnis Hinweise zum Gebrauch dieser Betriebsanleitung 5.8.6.1 Anwahl der Anzeigeeinheit ................46 5.8.6.2 Arbeitspunkteinstellung über Materialdicke ........... 46 5.8.6.3 Vorgabe Korrektur der Lichtbogenlänge ............47 5.8.6.4 Zubehörkomponenten zur Arbeitspunkteinstellung ........47 ...
- Seite 5 10.1.3 Drahtvorschubrollen für Fülldrähte ................116 10.1.4 Drahtführung ....................... 116 Anhang A ............................117 11.1 JOB-List ............................. 117 Anhang B ............................118 12.1 Übersicht EWM-Niederlassungen ....................118 099-005459-EW500 17.12.2015...
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise Hinweise zum Gebrauch dieser Betriebsanleitung Sicherheitshinweise Hinweise zum Gebrauch dieser Betriebsanleitung GEFAHR Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine unmittelbar bevorstehende schwere Verletzung oder den Tod von Personen auszuschließen. • Der Sicherheitshinweis beinhaltet in seiner Überschrift das Signalwort „GEFAHR“ mit einem generellen Warnsymbol. -
Seite 7: Symbolerklärung
Sicherheitshinweise Symbolerklärung Symbolerklärung Symbol Beschreibung Technische Besonderheiten, die der Benutzer beachten muss. Richtig Falsch Betätigen Nicht Betätigen Betätigen und Halten Drehen Schalten Gerät ausschalten Gerät einschalten Menüeinstieg ENTER Navigieren im Menü NAVIGATION Menü verlassen EXIT Zeitdarstellung (Beispiel: 4 s warten / betätigen) Unterbrechung in der Menüdarstellung (weitere Einstellmöglichkeiten möglich) Werkzeug nicht notwendig / nicht benutzen Werkzeug notwendig / benutzen... -
Seite 8: Allgemein
Sicherheitshinweise Allgemein Allgemein GEFAHR Elektromagnetische Felder! Durch die Stromquelle können elektrische oder elektromagnetische Felder entstehen, die elektronische Anlagen wie EDV-, CNC-Geräte, Telekommunikationsleitungen, Netz-, Signalleitungen und Herzschrittmacher in ihrer Funktion beeinträchtigen können. • Wartungsvorschriften einhalten > siehe Kapitel 6! • Schweißleitungen vollständig abwickeln! •... - Seite 9 Sicherheitshinweise Allgemein WARNUNG Verletzungsgefahr durch Strahlung oder Hitze! Lichtbogenstrahlung führt zu Schäden an Haut und Augen. Kontakt mit heißen Werkstücken und Funken führt zu Verbrennungen. • Schweißschild bzw. Schweißhelm mit ausreichender Schutzstufe verwenden (anwendungsabhängig)! • Trockene Schutzkleidung (z. B. Schweißschild, Handschuhe, etc.) gemäß den einschlägigen Vorschriften des entsprechenden Landes tragen! •...
- Seite 10 Sicherheitshinweise Allgemein VORSICHT Pflichten des Betreibers! Zum Betrieb des Gerätes sind die jeweiligen nationalen Richtlinien und Gesetze einzuhalten! • Nationale Umsetzung der Rahmenrichtlinie (89/391/EWG), sowie die dazugehörigen Einzelrichtlinien. • Insbesondere die Richtlinie (89/655/EWG) über die Mindestvorschriften für Sicherheit und Gesundheitsschutz bei Benutzung von Arbeitsmitteln durch Arbeitnehmer bei der Arbeit. •...
- Seite 11 Sicherheitshinweise Allgemein VORSICHT EMV-Geräteklassifizierung Entsprechend IEC 60974-10 sind Schweißgeräte in zwei Klassen der elektromagnetischen Verträglichkeit eingeteilt > siehe Kapitel 8: Klasse A Geräte sind nicht für die Verwendung in Wohnbereichen vorgesehen, für welche die elektrische Energie aus dem öffentlichen Niederspannungs-Versorgungsnetz bezogen wird. Bei der Sicherstellung der elektromagnetischen Verträglichkeit für Klasse A Geräte kann es in diesen Bereichen zu Schwierigkeiten, sowohl aufgrund von leitungsgebundenen als auch von gestrahlten Störungen, kommen.
-
Seite 12: Transport Und Aufstellen
Sicherheitshinweise Transport und Aufstellen Transport und Aufstellen WARNUNG Falsche Handhabung von Schutzgasflaschen! Falscher Umgang mit Schutzgasflaschen kann zu schweren Verletzungen mit Todesfolge führen. • Anweisungen der Gashersteller und der Druckgasverordnung befolgen! • Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit Sicherungselementen sichern! •... -
Seite 13: Umgebungsbedingungen
Sicherheitshinweise Transport und Aufstellen 2.4.1 Umgebungsbedingungen VORSICHT Aufstellort! Das Gerät darf ausschließlich auf geeigneten, tragfähigen und ebenen Untergrund (auch im Freien nach IP 23) aufgestellt und betrieben werden! • Für rutschfesten, ebenen Boden und ausreichende Beleuchtung des Arbeitsplatzes sorgen. • Eine sichere Bedienung des Gerätes muss jederzeit gewährleistet sein. -
Seite 14: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Verwendung und Betrieb ausschließlich mit folgenden Geräten Bestimmungsgemäßer Gebrauch Drahtvorschubgerät zur Förderung von Schweißdrahtelektroden zum Metallschutzgasschweißen. WARNUNG Gefahren durch nicht bestimmungsgemäßen Gebrauch! Das Gerät ist entsprechend dem Stand der Technik und den Regeln bzw. Normen hergestellt. Bei nicht bestimmungsgemäßem Gebrauch können vom Gerät Gefahren für Personen, Tiere und Sachwerte ausgehen. -
Seite 15: Mitgeltende Unterlagen
Im Falle von unbefugten Veränderungen, unsachgemäßen Reparaturen, Nichteinhaltung der Fristen zur "Lichtbogen-Schweißeinrichtungen - Inspektion und Prüfung während des Betriebes" und / oder unerlaubten Umbauten, welche nicht ausdrücklich von EWM autorisiert sind, verliert diese Erklärung ihre Gültigkeit. Jedem Produkt liegt eine spezifische Konformitätserklärung im Original bei. -
Seite 16: Gerätebeschreibung - Schnellübersicht
Gerätebeschreibung - Schnellübersicht Frontansicht Gerätebeschreibung - Schnellübersicht Frontansicht Abbildung 4-1 099-005459-EW500 17.12.2015... - Seite 17 Gerätebeschreibung - Schnellübersicht Frontansicht Pos. Symbol Beschreibung Transportgriff Schutzklappe Abdeckung für den Drahtvorschubantrieb und weiteren Bedienelementen. Auf der Innenseite befinden sich je nach Geräteserie weitere Klebeschilder mit Informationen zu Verschleißteilen und JOB Listen. Griffmulde zum Öffnen der Schutzklappe Schlüsselschalter zum Schutz gegen unbefugte Benutzung Stellung „1“...
-
Seite 18: Ansicht Rechts
Gerätebeschreibung - Schnellübersicht Ansicht rechts Ansicht rechts Abbildung 4-2 Pos. Symbol Beschreibung Umschalter Schweißbrennerfunktion (Sonderschweißbrenner erforderlich) Programm Programme oder JOBs umschalten Schweißleistung stufenlos einstellen Up / Down Drahtspulenaufnahme Anschlussnippel G¼", Schutzgasanschluss Drahtvorschubantrieb 099-005459-EW500 17.12.2015... -
Seite 19: Ansicht Links
Gerätebeschreibung - Schnellübersicht Ansicht links Ansicht links Abbildung 4-3 Pos. Symbol Beschreibung Drahtspulenaufnahme Umschalter Schweißbrennerfunktion (Sonderschweißbrenner erforderlich) Programm Programme oder JOBs umschalten Schweißleistung stufenlos einstellen Up / Down Drahtvorschubantrieb Schnellverschlusskupplung (rot) Kühlmittelrücklauf Zugentlastung Zwischenschlauchpaket Anschlussstecker, Schweißstrom „+“ Schweißstromanschluss Drahtvorschubgerät Schnellverschlusskupplung (blau) Kühlmittelvorlauf Anschlussbuchse 7-polig (digital) Steuerleitung Drahtvorschubgerät... -
Seite 20: Gerätesteuerung - Bedienelemente
Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Gerätesteuerung - Bedienelemente M3.72-A Wire Material Wire Test JOB- LIST Superpuls VOLT Prog STBY Hold Pulse m/min Soft Hard alpha Q Progress Abbildung 4-4 Pos. Symbol Beschreibung Funktionsablauf > siehe Kapitel 4.4.1 Drucktaste JOB-LIST JOB- LIST Anzeige, links... - Seite 21 Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Pos. Symbol Beschreibung Drucktaste, Anwahl Betriebsart 2-Takt 4-Takt Signalleuchte leuchtet grün: 2-Takt-Spezial Signalleuchte leuchtet rot: MIG-Punkten 4-Takt-Spezial Drucktaste Schweißart Standardlichtbogen-Schweißen Impulslichtbogen-Schweißen Pulse Drucktaste, Drosselwirkung (Lichtbogendynamik) Hard Lichtbogen härter und schmaler Lichtbogen weicher und breiter Soft Drehknopf, Lichtbogenlängenkorrektur / Anwahl Schweißprogramm •...
-
Seite 22: Funktionsablauf
Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente 4.4.1 Funktionsablauf Superpuls Abbildung 4-5 Pos. Symbol Beschreibung Drucktaste Schweißparameter Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der Betriebsart anwählen. Signalleuchte, Gasvorströmzeit Einstellbereich 0,0 s bis 20,0 s Signalleuchte, Startprogramm (P START • Drahtgeschwindigkeit: 1 % bis 200 % von Hauptprogramm P •... -
Seite 23: Aufbau Und Funktion
Aufbau und Funktion Allgemeine Hinweise Aufbau und Funktion Allgemeine Hinweise WARNUNG Verletzungsgefahr durch elektrische Spannung! Berührung von stromführenden Teilen, z. B. Schweißstrombuchsen, kann lebensgefährlich sein! • Sicherheitshinweise auf den ersten Seiten der Betriebsanleitung beachten! • Inbetriebnahme ausschließlich durch Personen, die über entsprechende Kenntnisse im Umgang mit Lichtbogenschweißgeräten verfügen! •... -
Seite 24: Aufstellen
Aufbau und Funktion Aufstellen VORSICHT Schäden durch unsachgemäßen Anschluss! Durch unsachgemäßen Anschluss können Zubehörkomponenten und die Stromquelle beschädigt werden! • Zubehörkomponente nur bei ausgeschaltetem Schweißgerät an entsprechender Anschlussbuchse einstecken und verriegeln. • Ausführliche Beschreibungen der Betriebsanleitung der entsprechenden Zubehörkomponente entnehmen! •... - Seite 25 Aufbau und Funktion Aufstellen VORSICHT Sturzgefahr! Wird das Doppeldrahtvorschubgerät nicht ordnungsgemäß auf der Halterung abgestellt, kann es stürzen, beschädigt werden und in der Folge ggf. Personen verletzen. • Innere Gerätefüße immer in die dafür vorgesehenen Aussparungen stellen! • Äußere Gehäuserahmen des Drahtvorschubgeräts müssen plan auf der Halterung aufliegen! (siehe Abbildung, Teil „b“) •...
-
Seite 26: Schweißbrennerkühlung
Aufbau und Funktion Schweißbrennerkühlung Schweißbrennerkühlung VORSICHT Kühlmittelmischungen! Mischungen mit anderen Flüssigkeiten oder die Verwendung ungeeigneter Kühlmittel führt zu Sachschäden und zum Verlust der Herstellergarantie! • Ausschließlich die in dieser Anleitung beschriebenen Kühlmittel (Übersicht Kühlmittel) verwenden. • Unterschiedliche Kühlmittel nicht mischen. •... -
Seite 27: Hinweise Zum Verlegen Von Schweißstromleitungen
Aufbau und Funktion Hinweise zum Verlegen von Schweißstromleitungen Hinweise zum Verlegen von Schweißstromleitungen Unsachgemäß verlegte Schweißstromleitungen können Störungen (Flackern) des Lichtbogens hervorrufen! Werkstückleitung und Schlauchpacket von Schweißstromquellen ohne HF-Zündeinrichtung (MIG/MAG) möglichst lange, eng aneinanderliegend, parallel führen. Werkstückleitung und Schlauchpacket von Schweißstromquellen mit HF-Zündeinrichtung (WIG) lange parallel, in einem Abstand von ca. - Seite 28 Aufbau und Funktion Hinweise zum Verlegen von Schweißstromleitungen Für jedes Schweißgerät eine eigene Werkstückleitung zum Werkstück verwenden! Abbildung 5-3 Schweißstromleitungen, Schweißbrenner- und Zwischenschlauchpakete vollständig abrollen. Schlaufen vermeiden! Kabellängen grundsätzlich nicht länger als nötig. Überschüssige Kabellängen mäanderförmig verlegen. Abbildung 5-4 099-005459-EW500 17.12.2015...
-
Seite 29: Anschluss Zwischenschlauchpaket
Aufbau und Funktion Anschluss Zwischenschlauchpaket Anschluss Zwischenschlauchpaket VORSICHT Gefahren durch elektrischen Strom! Wird abwechselnd mit zwei Drahtvorschubgeräten geschweißt und bleiben beide Schweißbrenner am Gerät angeschlossen, liegt an allen Leitungen gleichzeitig Leerlauf- bzw. Schweißspannung an! • Bei Arbeitsbeginn und Arbeitsunterbrechungen Brenner immer isoliert ablegen! Der Anschluss erfolgt im Inneren des Drahtvorschubgeräts. - Seite 30 Aufbau und Funktion Anschluss Zwischenschlauchpaket Pos. Symbol Beschreibung Stromquelle Zusätzliche Systemdokumente beachten! Zwischenschlauchpaket Anschlussnippel G¼", Schutzgasanschluss Schutzgaszuleitung zum zweiten Eurozentralanschluss Anschlussstecker, Schweißstrom „+“ Schweißstromanschluss Drahtvorschubgerät Schnellverschlusskupplung (rot) Kühlmittelrücklauf Schnellverschlusskupplung (blau) Kühlmittelvorlauf Anschlussbuchse 7-polig (digital) Steuerleitung Drahtvorschubgerät Anschlussnippel G¼", Schutzgasanschluss Schutzgaszuleitung zum ersten Eurozentralanschluss Zugentlastung •...
-
Seite 31: Schutzgasversorgung
Aufbau und Funktion Schutzgasversorgung Schutzgasversorgung 5.6.1 Gastest • Gasflaschenventil langsam öffnen. • Druckminderer öffnen. • Stromquelle am Netz- oder Hauptschalter einschalten. • Gastestfunktion an der Gerätesteuerung auslösen. • Gasmenge am Druckminderer je nach Anwendung einstellen. • Der Gastest wird an der Gerätesteuerung durch kurzes Drücken der Drucktaste ausgelöst. -
Seite 32: Schweißdatenanzeige
Aufbau und Funktion Schweißdatenanzeige Schweißdatenanzeige Links und rechts der Steuerungsanzeigen finden sich die Drucktasten „Parameteranwahl“ ( ). Sie dienen der Auswahl anzuzeigender Schweißparameter. Jeder Tastendruck schaltet die Anzeige zum nächsten Parameter weiter (LED neben der Drucktaste zeigen die Auswahl an). Nach Erreichen des letzten Parameters wird beim Ersten neu begonnen. VOLT Prog STBY... -
Seite 33: Mig/Mag-Schweißen
Aufbau und Funktion MIG/MAG-Schweißen MIG/MAG-Schweißen 5.8.1 Anschluss Schweißbrenner VORSICHT Geräteschäden durch unsachgemäß angeschlossene Kühlmittelleitungen! Bei nicht sachgemäß angeschlossenen Kühlmittelleitungen oder der Verwendung eines gasgekühlten Schweißbrenners wird der Kühlmittelkreislauf unterbrochen und es können Geräteschäden auftreten. • Alle Kühlmittelleitungen ordnungsgemäß anschließen! • Schlauchpaket und Brennerschlauchpaket komplett ausrollen! •... - Seite 34 Aufbau und Funktion MIG/MAG-Schweißen Abbildung 5-7 Pos. Symbol Beschreibung Schweißbrenner Schweißbrennerschlauchpaket Anschlussbuchse 19-polig (analog) Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung, Schweißbrenner, etc.) Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss) Schweißstrom, Schutzgas und Brennertaster integriert Schnellverschlusskupplung (rot) Kühlmittelrücklauf Schnellverschlusskupplung (blau) Kühlmittelvorlauf • Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter verschrauben.
-
Seite 35: Drahtförderung
Aufbau und Funktion MIG/MAG-Schweißen 5.8.2 Drahtförderung 5.8.2.1 Schutzklappe des Drahtvorschubantriebs öffnen VORSICHT Für die folgenden Arbeitsschritte muss die Schutzklappe des Drahtvorschubantriebes geöffnet werden. Die Schutzklappe ist vor Arbeitsbeginn unbedingt wieder zu schließen. • Schutzklappe entriegeln und öffnen. 5.8.2.2 Drahtspule einsetzen VORSICHT Verletzungsgefahr durch nicht ordnungsgemäß... -
Seite 36: Drahtvorschubrollen Wechseln
Aufbau und Funktion MIG/MAG-Schweißen 5.8.2.3 Drahtvorschubrollen wechseln Abbildung 5-9 Pos. Symbol Beschreibung Knebel Mit dem Knebel werden die Verschlussbügel der Drahtvorschubrollen fixiert. Verschlussbügel Mit den Verschlussbügeln werden die Drahtvorschubrollen fixiert. Druckeinheit Fixierung der Spanneinheit und Einstellen des Anpressdruckes. Spanneinheit Drahtvorschubrolle siehe Tabelle Übersicht Drahtvorschubrolle •... - Seite 37 Aufbau und Funktion MIG/MAG-Schweißen Mangelhafte Schweißergebnisse durch gestörte Drahtförderung! Die Drahtvorschubrollen müssen zu Drahtdurchmesser und Material passen. Zur Unterscheidung sind die Drahtvorschubrollen farbig gekennzeichnet (siehe Tabelle Übersicht Drahtvorschubrollen). Tabelle Übersicht Drahtvorschubrollen: Material Durchmesser Farbcode Nutform mm inch .023 hellrosa .030 weiß...
-
Seite 38: Drahtelektrode Einfädeln
Aufbau und Funktion MIG/MAG-Schweißen 5.8.2.4 Drahtelektrode einfädeln VORSICHT Verletzungsgefahr durch bewegliche Bauteile! Die Drahtvorschubgeräte sind mit beweglichen Bauteilen ausgestattet die Hände, Haare, Kleidungsstücke oder Werkzeuge erfassen und somit Personen verletzen können! • Nicht in rotierende oder bewegliche Bauteile oder Antriebsteile greifen! •... - Seite 39 Aufbau und Funktion MIG/MAG-Schweißen Je nach Bauart des Gerätes ist der Drahtvorschubantrieb ggf. seitenverkehrt ausgeführt! Abbildung 5-10 Pos. Symbol Beschreibung Schweißdraht Drahteinlaufnippel Drahtführungsrohr Einstellmutter • Brennerschlauchpaket gestreckt auslegen. • Schweißdraht vorsichtig von der Drahtspule abwickeln und in den Drahteinlaufnippel bis zu den Drahtrollen einführen.
-
Seite 40: Einstellung Spulenbremse
Aufbau und Funktion MIG/MAG-Schweißen • Der Anpressdruck muss in Abhängigkeit vom verwendeten Zusatzwerkstoff an den Einstellmuttern der Druckeinheiten für jede Seite (Drahteingang / Drahtausgang) getrennt eingestellt werden. Eine Tabelle mit Einstellwerten befindet sich auf einem Aufkleber in der nähe des Drahtantriebes: Variante 1: linksseitige Einbaulage Variante 2: rechtsseitige Einbaulage Abbildung 5-11... -
Seite 41: Grundeinstellungen Zum Betrieb Mit Zwei Drahtvorschubgeräten
Aufbau und Funktion MIG/MAG-Schweißen 5.8.3 Grundeinstellungen zum Betrieb mit zwei Drahtvorschubgeräten Die Steuerungen der Drahtvorschubgeräte sind ab Werk für den Doppeldrahtvorschubbetrieb konfiguriert. Nach einem Werks-Reset der Steuerung oder im Fehlerfall sollte diese Einstellung überprüft und ggf. korrigiert werden. • Ein Drahtvorschubgerät als Master, das Zweite als Slave einrichten. •... -
Seite 42: Umschalten Zwischen Drahtvorschubgeräten
Aufbau und Funktion MIG/MAG-Schweißen Bitte beachten! • gleichzeitiges Schweißen ist nicht vorgesehen. • kein weiteres Zubehör an der 7-poligen Anschlussbuchse anschließen. 5.8.3.1 Umschalten zwischen Drahtvorschubgeräten Am Schweißbrenner des nicht aktiven Drahtvorschubgerätes • Brennertaster tippen (kurz drücken) Umschalten erfolgt nur, wenn kein Schweißstrom fließt! 5.8.3.2 Besonderheiten beim Betrieb mit zwei Drahtvorschubgeräten Der Betrieb mit zwei Drahtvorschubgeräten ermöglicht das abwechselnde Verschweißen von... -
Seite 43: Mig/Mag-Schweißaufgabendefinition
Aufbau und Funktion MIG/MAG-Schweißen 5.8.4 MIG/MAG-Schweißaufgabendefinition Diese Geräteserie zeichnet sich durch einfache Bedienung bei hohem Funktionsumfang aus. • eine Vielzahl von Schweißaufgaben (JOBs), bestehend aus Schweißverfahren, Materialart, Drahtdurchmesser und Schutzgasart) sind bereits vordefiniert > siehe Kapitel 11.1. • Benötigte Prozessparameter werden in Abhängigkeit vom vorgegebenen Arbeitspunkt (Einknopfbedienung über Drehgeber Drahtgeschwindigkeit) vom System errechnet. -
Seite 44: Drosselwirkung / Dynamik
Diese Funktion wird z. B. im Dünnblechbereich eingesetzt, um gezielt den Wärmeeintrag zu reduzieren oder um Steignähte ohne pendeln zu Schweißen. superPuls in Kombination mit EWM-Schweißprozessen bietet eine Vielfalt an Möglichkeiten. Die Schweißleistung kann sowohl als Mittelwert (ab Werk) als auch ausschließlich von Programm A dargestellt werden. -
Seite 45: Drahtrückbrand
Aufbau und Funktion MIG/MAG-Schweißen 5.8.5.6 Drahtrückbrand Abbildung 5-15 Anzeige Einstellung / Anwahl Drahtrückbrand-Menü Drahtrückbrand einstellen. Drahtrückbrand einstellen. (Einstellbereich 0 bis 499) Drahtrückbrand zu groß eingestellt: • große Kugelbildung der Drahtelektrode (schlechtes Neuzünden) • Drahtelektrode brennt in der Gasdüse fest. Drahtrückbrand zu klein eingestellt: •... -
Seite 46: Mig/Mag-Arbeitspunkt
Aufbau und Funktion MIG/MAG-Schweißen 5.8.6 MIG/MAG-Arbeitspunkt Der Arbeitspunkt (Schweißleistung) wird nach dem Prinzip der MIG/MAG-Einknopfbedienung vorgegeben, d. h. der Anwender muss zur Vorgabe seines Arbeitspunktes z. B. nur die gewünschte Drahtgeschwindigkeit einstellen und das digitale System errechnet die optimalen Werte für Schweißstrom und -spannung (Arbeitspunkt). -
Seite 47: Vorgabe Korrektur Der Lichtbogenlänge
Aufbau und Funktion MIG/MAG-Schweißen 5.8.6.3 Vorgabe Korrektur der Lichtbogenlänge Die Lichtbogenlänge lässt sich wie folgt korrigieren. Bedienelement Aktion Ergebnis Anzeige Einstellung „Korrektur der Lichtbogenlänge“ (Anzeige-Beispiel: -0,9 V, Einstellbereich -9,9 V bis +9,9 V) 5.8.6.4 Zubehörkomponenten zur Arbeitspunkteinstellung Die Arbeitspunkteinstellung kann auch von verschiedenen Zubehörkomponenten aus, wie z. B. •... -
Seite 48: Coldarc / Coldarc Puls
Aufbau und Funktion MIG/MAG-Schweißen 5.8.7 coldArc / coldArc puls Wärmeminimierter, spritzerarmer Kurzlichtbogen zum verzugsarmen Schweißen und Löten von Dünnblechen sowie Wurzelschweißen mit hervorragender Spaltüberbrückung. Abbildung 5-17 Nach Anwahl des coldArc-Verfahrens > siehe Kapitel 5.8.5 stehen die Eigenschaften zur Verfügung: • Weniger Verzug und reduzierte Anlauffarben durch minimierte Wärmeeinbringung •... -
Seite 49: Forcearc / Forcearc Puls
Aufbau und Funktion MIG/MAG-Schweißen 5.8.8 forceArc / forceArc puls Wärmeminimierter, richtungsstabiler, druckvoller Lichtbogen mit tiefem Einbrand für den oberen Leistungsbereich. Abbildung 5-18 • Kleinerer Nahtöffnungswinkel durch tiefen Einbrand und richtungsstabilen Lichtbogen • Hervorragende Wurzel- und Flankenerfassung • Sicheres Schweißen auch mit sehr langen Drahtenden (Stickout) •... -
Seite 50: Rootarc / Rootarc Puls
Aufbau und Funktion MIG/MAG-Schweißen 5.8.9 rootArc / rootArc puls Gut modellierbarer Kurzlichtbogen zur mühelosen Spaltüberbrückung und Zwangslagenschweißung. Abbildung 5-19 • Spritzerreduzierung im Vergleich zum Standard-Kurzlichtbogen • Gute Wurzelausbildung und sichere Flankenerfassung • Un- und niedriglegierte Stähle • Manuelle und automatisierte Anwendungen rootArc-Schweißen bis: Ø... -
Seite 51: Mig/Mag-Funktionsabläufe / Betriebsarten
Aufbau und Funktion MIG/MAG-Schweißen 5.8.10 MIG/MAG-Funktionsabläufe / Betriebsarten Schweißparameter wie z. B. Gasvorströmen, Drahtrückbrand etc. sind für eine Vielzahl von Anwendungen optimal voreingestellt (können jedoch bei Bedarf angepasst werden). 5.8.10.1 Zeichen- und Funktionserklärung Symbol Bedeutung Brennertaster betätigen Brennertaster loslassen Brennertaster tippen (kurzes Drücken und Loslassen) Schutzgas strömt Schweißleistung Drahtelektrode wird gefördert... - Seite 52 Aufbau und Funktion MIG/MAG-Schweißen 2-Takt-Betrieb Abbildung 5-21 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft, Schweißstrom fließt. • Drahtvorschubgeschwindigkeit erhöht sich auf den eingestellten Sollwert. 2.Takt •...
- Seite 53 Aufbau und Funktion MIG/MAG-Schweißen 2-Takt-Betrieb mit Superpuls Abbildung 5-22 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft, Schweißstrom fließt. • Starten der Superpuls-Funktion beginnend mit dem Hauptprogramm P Die Schweißparameter wechseln mit den vorgegebenen Zeiten (t und t ) zwischen dem...
- Seite 54 Aufbau und Funktion MIG/MAG-Schweißen 2-Takt-Spezial Abbildung 5-23 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft, Schweißstrom fließt (Startprogramm P für die Zeit t START start •...
- Seite 55 Aufbau und Funktion MIG/MAG-Schweißen Punkten Abbildung 5-24 Die Startzeit t muss zur Punktzeit t addiert werden. start 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft, Schweißstrom fließt (Startprogramm P , Punktzeit beginnt).
- Seite 56 Aufbau und Funktion MIG/MAG-Schweißen 2-Takt-Spezial mit Superpuls Abbildung 5-25 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft. Schweißstrom fließt (Startprogramm P ) für die Zeit t START start •...
- Seite 57 Aufbau und Funktion MIG/MAG-Schweißen 4-Takt-Betrieb Abbildung 5-26 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft. Schweißstrom fließt. • Umschalten auf vorgewählte Drahtgeschwindigkeit (Hauptprogramm P 2.Takt •...
- Seite 58 Aufbau und Funktion MIG/MAG-Schweißen 4-Takt-Betrieb mit Superpuls Abbildung 5-27 1.Takt: • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft. Schweißstrom fließt. • Starten der Superpuls-Funktion beginnend mit dem Hauptprogramm P Die Schweißparameter wechseln mit den vorgegebenen Zeiten (t und t ) zwischen dem...
- Seite 59 Aufbau und Funktion MIG/MAG-Schweißen 4-Takt-Betrieb mit wechselnder Schweißart (Verfahrensumschaltung) Zur Aktivierung bzw. Einstellung der Funktion > siehe Kapitel 5.8.17. Abbildung 5-28 1.Takt: • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit Einschleichgeschwindigkeit. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft, Schweißstrom fließt.
- Seite 60 Aufbau und Funktion MIG/MAG-Schweißen 4-Takt-Spezial Abbildung 5-29 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft, Schweißstrom fließt (Startprogramm P START 2.Takt • Brennertaster loslassen.
- Seite 61 Aufbau und Funktion MIG/MAG-Schweißen 4-Takt-Spezial mit wechselnder Schweißart durch Tippen (Verfahrensumschaltung) Zur Aktivierung bzw. Einstellung der Funktion > siehe Kapitel 5.8.17. Abbildung 5-30 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit Einschleichgeschwindigkeit. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft, Schweißstrom fließt (Startprogramm P START...
- Seite 62 Aufbau und Funktion MIG/MAG-Schweißen 4-Takt-Spezial mit wechselnder Schweißart (Verfahrensumschaltung) Zur Aktivierung bzw. Einstellung der Funktion > siehe Kapitel 5.8.17. Abbildung 5-31 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft. Schweißstrom fließt (Startprogramm P für die Zeit t START...
- Seite 63 Aufbau und Funktion MIG/MAG-Schweißen 4-Takt-Spezial mit Superpuls Abbildung 5-32 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft. Schweißstrom fließt (Startprogramm P für die Zeit t START start 2.Takt...
-
Seite 64: Mig/Mag-Programmablauf (Modus „Program-Steps")
Aufbau und Funktion MIG/MAG-Schweißen 5.8.11 MIG/MAG-Programmablauf (Modus „Program-Steps“) Bestimmte Werkstoffe wie z. B. Aluminium benötigen spezielle Funktionen damit sie sicher und mit hoher Qualität geschweißt werden können. Dabei wird die Betriebsart 4-Takt-Spezial mit folgenden Programmen eingesetzt: • Startprogramm P (Reduzierung von Kaltstellen am Nahtanfang) START •... -
Seite 65: Mig/Mag-Parameterübersicht
Aufbau und Funktion MIG/MAG-Schweißen 5.8.11.2 MIG/MAG-Parameterübersicht , und P sind ab Werk Relativprogramme. Sie sind prozentual abhängig vom START Drahtvorschubwert des Hauptprogramms P . Diese Programme können bei Bedarf auch absolut eingestellt werden (siehe Einstellung Sonderparameter P21). Superpuls Abbildung 5-34 Grundparameter Pos. -
Seite 66: Beispiel, Heftschweißen (2-Takt)
Aufbau und Funktion MIG/MAG-Schweißen 5.8.11.3 Beispiel, Heftschweißen (2-Takt) Abbildung 5-35 Grundparameter Schweißparameter Bedeutung / Erklärung Einstellbereich GASstr Gasvorströmzeit 0 s bis 20 s GASend: Gasnachströmzeit 0 s bis 20 s RUECK Drahtrückbrandlänge 2 bis 500 Hauptprogramm P Schweißparameter Bedeutung / Erklärung Einstellbereich Einstellung der Drahtgeschwindigkeit 5.8.11.4 Beispiel, Aluminium-Heftschweißen (2-Takt-Spezial) -
Seite 67: Beispiel, Aluminium-Schweißen (4-Takt-Spezial)
Aufbau und Funktion MIG/MAG-Schweißen 5.8.11.5 Beispiel, Aluminium-Schweißen (4-Takt-Spezial) Abbildung 5-37 Grundparameter Schweißparameter Bedeutung / Erklärung Einstellbereich GASstr Gasvorströmzeit 0 s bis 20 s GASend: Gasnachströmzeit 0 s bis 20 s RUECK Drahtrückbrandlänge 2 bis 500 Startprogramm P START Schweißparameter Bedeutung / Erklärung Einstellbereich DVstart Drahtgeschwindigkeit... -
Seite 68: Beispiel, Sichtnähte (4-Takt-Superpuls)
Aufbau und Funktion MIG/MAG-Schweißen 5.8.11.6 Beispiel, Sichtnähte (4-Takt-Superpuls) START Abbildung 5-38 Grundparameter Schweißparameter Bedeutung / Erklärung Einstellbereich GASstr Gasvorströmzeit 0 s bis 20 s GASend: Gasnachströmzeit 0 s bis 20 s RUECK Drahtrückbrandlänge 2 bis 500 Start-Programm P START Schweißparameter Bedeutung / Erklärung Einstellbereich DVstart Drahtgeschwindigkeit... -
Seite 69: Konventionelles Mig/Mag-Schweißen (Gmaw Non Synergic)
Aufbau und Funktion MIG/MAG-Schweißen 5.8.12 Konventionelles MIG/MAG-Schweißen (GMAW non synergic) • Für Drahtgeschwindigkeiten unter 8 m / min JOB 188 anwählen. • Für Drahtgeschwindigkeiten über 8 m / min JOB 187 anwählen. Ändern der JOB-Nummer ist nur möglich, wenn kein Schweißstrom fließt. Bedienelement Aktion Ergebnis... -
Seite 70: Modus Hauptprogramm A
Aufbau und Funktion MIG/MAG-Schweißen 5.8.13 Modus Hauptprogramm A Verschiedene Schweißaufgaben oder Positionen an einem Werkstück benötigen unterschiedliche Schweißleistungen (Arbeitspunkte) bzw. Schweißprogramme. In jedem der bis zu 16 Programme werden folgende Parameter gespeichert: • Betriebsart • Schweißart • superPuls (EIN/AUS) • Drahtvorschubgeschwindigkeit (DV2) •... - Seite 71 Aufbau und Funktion MIG/MAG-Schweißen Beispiel 1: Werkstücke mit unterschiedlichen Blechdicken schweißen (2-Takt) Abbildung 5-39 Beispiel 2: Verschiedene Positionen an einem Werkstück schweißen (4-Takt) Abbildung 5-40 Beispiel 3: Aluminium-Schweißen unterschiedlicher Blechdicken (2 oder 4-Takt-Spezial) Abbildung 5-41 Es können bis zu 16 Programme (P bis P ) definiert werden.
-
Seite 72: Anwahl Der Parameter (Programm A)
Aufbau und Funktion MIG/MAG-Schweißen 5.8.13.1 Anwahl der Parameter (Programm A) Änderungen der Schweißparameter können nur vorgenommen werden, wenn der Schlüsselschalter auf Stellung „1“ steht. Bedienelement Aktion Ergebnis Anzeige Schweißdatenanzeige auf Programmanzeige umstellen (Signalleuchte Prog leuchtet). Programmnummer anwählen. Anzeige-Beispiel: Programm „1“. Programmablaufparameter „Hauptprogramm (P )“... -
Seite 73: Mig/Mag-Standardbrenner
Aufbau und Funktion MIG/MAG-Schweißen 5.8.15 MIG/MAG-Standardbrenner Der Brennertaster des MIG-Schweißbrenners dient grundsätzlich dem Starten und Beenden des Schweißvorgangs. Bedienelemente Funktionen Brennertaster • Schweißen Starten / Beenden Darüber hinaus sind, je nach Gerätetyp und Steuerungskonfiguration, weitere Funktionen durch Tippen des Brennertasters möglich > siehe Kapitel 5.14.1.2: •... -
Seite 74: Umschaltung Zwischen Push/Pull- Und Zwischenantrieb
Aufbau und Funktion MIG/MAG-Schweißen 5.8.16.2 Umschaltung zwischen Push/Pull- und Zwischenantrieb GEFAHR Keine unsachgemäßen Reparaturen und Modifikationen! Um Verletzungen und Geräteschäden zu vermeiden, darf das Gerät nur von sachkundigen, befähigten Personen repariert bzw. modifiziert werden! Garantie erlischt bei unbefugten Eingriffen! • Im Reparaturfall befähigte Personen (sachkundiges Servicepersonal) beauftragen! VORSICHT Prüfung! -
Seite 75: Expertmenü (Mig/Mag)
Aufbau und Funktion MIG/MAG-Schweißen 5.8.17 Expertmenü (MIG/MAG) Im Expertmenü sind Funktionen und Parameter hinterlegt, die sich nicht direkt an der Gerätesteuerung einstellen lassen, bzw. bei denen ein regelmäßiges Einstellen nicht erforderlich ist. 5.8.17.1 Anwahl ENTER (Menüeinstieg) • Drucktaste „Schweißparameter“ für 3 s gedrückt halten. NAVIGATION (Navigieren im Menü) •... - Seite 76 Aufbau und Funktion MIG/MAG-Schweißen Anzeige Einstellung / Anwahl Korrektur Drahtrückbrand (Einstellbereich 0 bis 499) Wird der Wert zu hoch eingestellt führt dies zu großer Kugelbildung an der Drahtelektrode (schlechtes Neuzünden) bzw. die Drahtelektrode brennt an der Stromdüse fest. Bei einem zu niedrig eingestellten Wert brennt die Drahtelektrode im Schweißbad fest.
-
Seite 77: Wig-Schweißen
Aufbau und Funktion WIG-Schweißen WIG-Schweißen 5.9.1 Anschluss Schweißbrenner WIG-Schweißbrenner zum Anschluss an einen Eurozentralanschluss sind in zwei Ausführungen verwendbar: • WIG-Kombischweißbrenner werden am Eurozentralanschluss des Drahtvorschubgerätes und am Schweißstromanschluss (-) der Stromquelle angeschlossen. • WIG-Schweißbrenner in der Ausführung (EZA) werden ausschließlich am Eurozentralanschluss des Drahtvorschubgerätes angeschlossen. -
Seite 78: Schweißaufgabenanwahl
Aufbau und Funktion WIG-Schweißen • Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter sichern. • Schweißstromstecker des Kombibrenners in die Anschlussbuchse, Schweißstrom (-) stecken und durch Rechtsdrehen verriegeln (ausschließlich bei Variante mit separatem Schweißstromanschluss). • Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten: Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf). -
Seite 79: Funktionsabläufe / Betriebsarten
Aufbau und Funktion WIG-Schweißen 5.9.4 Funktionsabläufe / Betriebsarten 5.9.4.1 Zeichen- und Funktionserklärung Symbol Bedeutung Brennertaster betätigen Brennertaster loslassen Brennertaster tippen (kurzes Drücken und Loslassen) Schutzgas strömt Schweißleistung Gasvorströmen Gasnachströmen 2-Takt 2-Takt-Spezial 4-Takt 4-Takt-Spezial Zeit Startprogramm START Hauptprogramm vermindertes Hauptprogramm Endprogramm Slope-Zeit von PSTART, auf PA 099-005459-EW500 17.12.2015... - Seite 80 Aufbau und Funktion WIG-Schweißen 2-Takt-Betrieb Abbildung 5-46 Anwahl • Betriebsart 2-Takt anwählen. 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). Die Lichtbogen-Zündung erfolgt mit Liftarc. • Schweißstrom fließt mit vorgewählter Einstellung. 2.Takt • Brennertaster loslassen. • Lichtbogen erlischt. •...
- Seite 81 Aufbau und Funktion WIG-Schweißen 4-Takt-Betrieb Abbildung 5-48 Anwahl • Betriebsart 4-Takt anwählen. 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). Die Lichtbogen-Zündung erfolgt mit Liftarc. • Schweißstrom fließt mit vorgewählter Einstellung. 2.Takt • Brennertaster loslassen (ohne Auswirkung). 3.Takt •...
-
Seite 82: Wig-Zwangsabschaltung
Aufbau und Funktion WIG-Schweißen 4-Takt-Spezial START Abbildung 5-49 Anwahl • Betriebsart 4-Takt- Spezial anwählen. 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). Die Lichtbogen-Zündung erfolgt mit Liftarc. • Schweißstrom fließt mit vorgewählter Einstellung im Startprogramm „P “. START 2.Takt •... -
Seite 83: Wig-Programmablauf (Modus „Program-Steps")
Aufbau und Funktion WIG-Schweißen 5.9.5 WIG-Programmablauf (Modus „Program-Steps“) Superpuls Abbildung 5-50 Grundparameter Pos. Bedeutung / Erklärung Einstellbereich Gasvorströmzeit 0 s bis 0,9 s START 0 % bis 200 % Startstrom Dauer (Startprogramm) 0 s bis 20s Slope-Dauer von P auf P 0 s bis 20s START (Hauptprogramm) -
Seite 84: E-Hand-Schweißen
Aufbau und Funktion E-Hand-Schweißen 5.10 E-Hand-Schweißen 5.10.1 Schweißaufgabenanwahl Lichtbogenhandschweißen oder kurz E-Hand-Schweißen. Es ist dadurch gekennzeichnet, dass der Lichtbogen zwischen einer abschmelzenden Elektrode und dem Schmelzbad brennt. Jegliche Schutzwirkung vor der Atmosphäre geht von der Umhüllung der Elektrode aus. • JOB 128 (E-Hand-Schweißaufgabe) auswählen. -
Seite 85: Parameterübersicht
Aufbau und Funktion E-Hand-Schweißen 5.10.1.5 Parameterübersicht Superpuls Abbildung 5-53 Grundparameter Pos. Bedeutung / Erklärung Einstellbereich Schweißstrom 5 A bis maximaler Schweißstrom Hotstart-Zeit 0 bis 20 s Hotstart-Strom 0 bis 200 % Der Hotstart-Strom ist prozentual abhängig vom gewählten Schweißstrom. 5.10.2 Fugenhobeln Beim Fugenhobeln brennt zwischen einer Kohleelektrode und dem Werkstück ein Lichtbogen welcher dieses bis zur Schmelzflüssigkeit erhitzt. -
Seite 86: Fernsteller
Aufbau und Funktion Fernsteller 5.11 Fernsteller VORSICHT Schäden durch Fremdkomponenten! Die Herstellergarantie erlischt bei Geräteschäden durch Fremdkomponenten! • Ausschließlich Systemkomponenten und Optionen (Stromquellen, Schweißbrenner, Elektrodenhalter, Fernsteller, Ersatz- und Verschleißteile, etc.) aus unserem Lieferprogramm verwenden! • Zubehörkomponente nur bei ausgeschalteter Stromquelle an Anschlussbuchse einstecken und verriegeln! Die Fernsteller werden, je nach Ausführung an der 19-poligen Fernstelleranschlussbuchse (analog) oder der 7-poligen Fernstelleranschlussbuchse (digital) betrieben. -
Seite 87: Fernstelleranschlussbuchse, 19-Polig
Aufbau und Funktion Schnittstellen zur Automatisierung 5.12.1 Fernstelleranschlussbuchse, 19-polig +10V 0-10V 0-10V CODE DV CODE US PP-Motor - PP-Motor + Abbildung 5-54 Signalform Bezeichnung Ausgang Anschluss für Kabelabschirmung PE Ausgang Referenzspannung für Potentiometer 10 V (max. 10 mA) Eingang Leitspannungsvorgabe (0 V - 10 V) - Drahtvorschubgeschwindigkeit Ausgang Bezugspotential (0V) Eingang... -
Seite 88: Schweißparameter Gegen Unbefugten Zugriff Sperren
Aufbau und Funktion Schweißparameter gegen unbefugten Zugriff sperren 5.13 Schweißparameter gegen unbefugten Zugriff sperren Zur Sicherheit gegen unbefugtes oder versehentliches Verstellen der Schweißparameter am Gerät ist mit Hilfe des Schlüsselschalters eine Verriegelung der Eingabeebene der Steuerung möglich. In der Schlüsselstellung 1 sind alle Funktionen und Parameter uneingeschränkt einstellbar. In der Schlüsselstellung 0 sind folgende Funktionen bzw. -
Seite 89: Parameter-Anwahl, -Änderung Und -Speicherung
Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) 5.14.1 Parameter-Anwahl, -Änderung und -Speicherung ENTER (Menüeinstieg) • Gerät am Hauptschalter ausschalten • Drucktaste „Parameteranwahl links“ gedrückt halten und gleichzeitig Gerät wieder einschalten. NAVIGATION (Navigieren im Menü) • Parameter werden durch drehen am Drehknopf „Schweißparametereinstellung“ angewählt. •... - Seite 90 Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) Anzeige Einstellung / Anwahl Rampenzeit Drahteinfädeln 0 = normales Einfädeln (10 s Rampenzeit) 1 = schnelles Einfädeln (3 s Rampenzeit) (Ab Werk) Programm „0“ sperren 0 = P0 freigegeben (Ab Werk) 1 = P0 gesperrt Anzeigemodus für Up/Down-Schweißbrenner mit einstelliger 7-Segmentanzeige (ein Tastenpaar) 0 = normale Anzeige (Ab Werk)
-
Seite 91: Zurücksetzen Auf Werkseinstellung
Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) Anzeige Einstellung / Anwahl HOLD-Funktion 0 = HOLD-Werte werden nicht angezeigt 1 = HOLD-Werte werden angezeigt (Ab Werk) Block-JOB-Betrieb 0 = Block-JOB-Betrieb nicht aktiv (Ab Werk) 1 = Block-JOB-Betrieb aktiv Programmanwahl mit Standardbrennertaster 0 = keine Programmanwahl (Ab Werk) 1 = Programmanwahl möglich Betriebsart- / Schweißartumschaltung mit DV-Steuerung 0 = Betriebsart- / Schweißartumschaltung mit DV-Steuerung in Programm 0 (ab Werk). -
Seite 92: Sonderparameter Im Detail
Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) 5.14.1.2 Sonderparameter im Detail Rampenzeit Drahteinfädeln (P1) Das Drahteinfädeln beginnt mit 1,0 m/min für 2 s. Anschließend wird mit einer Rampen-Funktion auf 6,0 m/min erhöht. Die Rampenzeit ist zwischen zwei Bereichen einstellbar. Während dem Drahteinfädeln kann die Geschwindigkeit über den Drehknopf Schweißparametereinstellung geändert werden. - Seite 93 Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) Korrekturbetrieb ein- / ausschalten (P7) Der Korrekturbetrieb wird für alle JOBs und deren Programme gleichzeitig ein- oder ausgeschaltet. Jedem JOB wird ein Korrekturbereich für Drahtgeschwindigkeit (DV) und Schweißspannungskorrektur (Ukorr) vorgegeben. Der Korrektur-Wert wird für jedes Programm getrennt gespeichert. Der Korrekturbereich kann maximal 30 % der Drahtgeschwindigkeit und +/-9,9 V der Schweißspannung betragen.
- Seite 94 Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) Bedienelement Aktion Ergebnis Anzeige (Beispiele) Links Rechts VOLT Drucktaste so oft drücken, bis Prog ausschließlich Signalleuchte „PROG“ leuchtet. Links: Drahtgeschwindigkeit Rechts: Programmnummer VOLT Drucktaste drücken und ca. 4 s lang Prog halten Links: aktueller Grenzwert der Drahtgeschwindigkeits- Korrektur Rechts: aktueller Grenzwert der...
- Seite 95 Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) Programmumschaltung mit Standardbrennertaster (P8) Sonder 4-Takt (4-Takt-Absolut-Programmablauf) • Takt 1: Absolut-Programm 1 wird gefahren • Takt 2: Absolut-Programm 2 wird, nach Ablauf von „tstart“, gefahren. • Takt 3: Absolut-Programm 3 wird gefahren bis die Zeit „t3“ abgelaufen ist. Anschließend wird automatisch ins Absolut-Programm 4 gewechselt.
- Seite 96 Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) Die Anzahl der Programme (P ) entspricht der unter n-Takt festgelegten Taktzahl. 1.Takt • Brennertaster betätigen und halten. • Schutzgas strömt aus (Gasvorströmen). • Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit“. • Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft. Schweißstrom fließt (Startprogramm P von P START...
- Seite 97 Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) Einstellung "Einzel- oder Doppelbetrieb" (P10) Ist das System mit zwei Drahtvorschubgeräten ausgerüstet, dürfen keine weiteren Zubehörkomponenten an der Anschlussbuchse 7-polig (digital) betrieben werden! Dies betrifft unter anderem digitale Fernsteller, Roboterinterfaces, Dokumentations-Interfaces, Schweißbrenner mit digitalem Steuerleitungsanschluss, etc. Im Einzelbetrieb (P10 = 0) darf kein zweites Drahtvorschubgerät angeschlossen sein! •...
- Seite 98 Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) Benutzerdefinierte JOB-Listen erstellen Ein zusammenhängender Speicherbereich, in dem mit Zubehör wie z. B. dem POWERCONTROL 2 Brenner zwischen JOBs umgeschaltet werden kann, wird erstellt. • Sonderparameter P12 auf „2“ einstellen. • Umschalter „Programm oder Up/Down-Funktion“ auf Position „Up/Down“ stellen. •...
- Seite 99 Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) Untergrenze und Obergrenze der JOB-Fernumschaltung (P13, P14) Die höchste, bzw. die tiefste JOB-Nummer, die mit Zubehörkomponenten, wie z. B. dem POWERCONTROL 2 Brenner angewählt werden kann. Vermeidet ein versehentliches Umschalten in unerwünschte oder nicht definierte JOBs. Holdfunktion (P15) Holdfunktion aktiv (P15 = 1) •...
- Seite 100 Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) Programmanwahl mit Standardbrennertaster (P17) Ermöglicht eine Programmanwahl, bzw. Programmumschaltung vor dem Schweißstart. Durch Tippen des Brennertasters wird ins nächste Programm geschaltet. Nach Erreichen des letzten freigegebenen Programms wird beim Ersten fortgefahren. • Das erste freigegebene Programm ist Programm 0, sofern es nicht gesperrt ist. (siehe auch Sonderparameter P2) •...
- Seite 101 Aufbau und Funktion Sonderparameter (Erweiterte Einstellungen) Absolutwertvorgabe für Relativprogramme (P21) Startprogramm (P ), Absenkprogramm (P ) und Endprogramm (P ) können wahlweise relativ oder START absolut zum Hauptprogramm (P ) eingestellt werden. Funktion aktiv (P21 = 1) • Absolute Parametereinstellung. Funktion nicht aktiv (P21 = 0) •...
-
Seite 102: Gerätekonfigurationsmenü
Aufbau und Funktion Gerätekonfigurationsmenü 5.15 Gerätekonfigurationsmenü 5.15.1 Parameter-Anwahl, -Änderung und -Speicherung ENTER (Menüeinstieg) • Gerät am Hauptschalter ausschalten • Drucktaste „Schweißparameter“ bzw. "Drosselwirkung" (drive 4X LP) gedrückt halten und gleichzeitig Gerät wieder einschalten. NAVIGATION (Navigieren im Menü) • Parameter werden durch Drehen am Drehknopf „Schweißparametereinstellung“ angewählt. •... -
Seite 103: Abgleich Leitungswiderstand
Aufbau und Funktion Gerätekonfigurationsmenü 5.15.2 Abgleich Leitungswiderstand Der Widerstandswert der Leitungen kann direkt eingestellt oder auch durch die Stromquelle abgeglichen werden. Im Auslieferungszustand ist der Leitungswiderstand der Stromquellen auf 8 mOhm eingestellt. Dieser Wert entspricht einer 5 m Masseleitung, einem 1,5 m Zwischenschlauchpaket und einem 3 m wassergekühlten Schweißbrenner. -
Seite 104: Energiesparmodus (Standby)
Aufbau und Funktion Gerätekonfigurationsmenü 1 Vorbereitung • Schweißgerät ausschalten. • Gasdüse des Schweißbrenners abschrauben. • Schweißdraht an der Stromdüse bündig abschneiden. • Schweißdraht am Drahtvorschubgerät ein Stück (ca. 50 mm) zurückziehen. In der Stromdüse sollte sich jetzt kein Schweißdraht mehr befinden. 2 Konfiguration •... -
Seite 105: Wartung, Pflege Und Entsorgung
Wartung, Pflege und Entsorgung Allgemein Wartung, Pflege und Entsorgung GEFAHR Unsachgemäße Wartung und Prüfung! Das Gerät darf nur von sachkundigen, befähigten Personen gereinigt, repariert oder geprüft werden! Befähigte Person ist, wer aufgrund seiner Ausbildung, Kenntnisse und Erfahrung die bei der Prüfung dieser Geräte auftretenden Gefährdungen und mögliche Folgeschäden erkennen und die erforderlichen Sicherheitsmaßnahmen treffen kann. -
Seite 106: Monatliche Wartungsarbeiten
Darüber hinaus ist die Rückgabe europaweit auch bei EWM-Vertriebspartnern möglich. Einhaltung der RoHS-Anforderungen Wir, die EWM AG Mündersbach, bestätigen Ihnen hiermit, dass alle von uns an Sie gelieferten Produkte, die von der RoHS-Richtlinie betroffen sind, den Anforderungen der RoHS (Richtlinie 2011/65/EU) entsprechen. -
Seite 107: Störungsbeseitigung
Störungsbeseitigung Checkliste zur Störungsbeseitigung Störungsbeseitigung Alle Produkte unterliegen strengen Fertigungs- und Endkontrollen. Sollte trotzdem einmal etwas nicht funktionieren, Produkt anhand der folgenden Aufstellung überprüfen. Führt keine der beschriebenen Fehlerbehebungen zur Funktion des Produktes, autorisierten Händler benachrichtigen. Checkliste zur Störungsbeseitigung Grundsätzliche Voraussetzungen zur einwandfreien Funktionsweise ist die zum verwendetem Werkstoff und dem Prozessgas passende Geräteausrüstung! Legende Symbol... -
Seite 108: Fehlermeldungen
Störungsbeseitigung Fehlermeldungen Fehlermeldungen Ein Schweißgerätefehler wird durch einen Fehlercode (siehe Tabelle) in der Anzeige der Gerätesteuerung dargestellt. Bei einem Gerätefehler wird das Leistungsteil abgeschaltet. Die Anzeige der möglichen Fehlernummer ist von der Geräteausführung (Schnittstellen / Funktionen) abhängig. • Gerätefehler dokumentieren und im Bedarfsfall dem Servicepersonal angeben. •... - Seite 109 Störungsbeseitigung Fehlermeldungen Fehler Kategorie Mögliche Ursache Abhilfe Error 17 Überstromerkennung Drahtförderung prüfen (WF. Ov.) Drahtvorschubantrieb Error 18 Kein Tachogeneratorsignal Verbindung und insbesondere (WF. Sl.) von zweitem Tachogenerator von zweitem Drahtvorschubgerät (Slave- Drahtvorschubgerät (Slave-Antrieb) prüfen. Antrieb) Error 56 Ausfall Netzphase Netzspannungen prüfen (no Pha) Legende Kategorie (Fehler zurücksetzen) a) Fehlermeldung erlischt, wenn der Fehler beseitigt ist.
-
Seite 110: Jobs (Schweißaufgaben) Auf Werkseinstellung Zurücksetzen
Störungsbeseitigung JOBs (Schweißaufgaben) auf Werkseinstellung zurücksetzen JOBs (Schweißaufgaben) auf Werkseinstellung zurücksetzen Alle kundenspezifisch gespeicherten Schweißparameter werden durch die Werkseinstellungen ersetzt! 7.3.1 Einzelnen JOB zurücksetzen JOB- JOB- LIST LIST Abbildung 7-1 Anzeige Einstellung / Anwahl RESET (Zurücksetzen auf Werkseinstellungen) Der RESET wird nach der Bestätigung durchgeführt. Das Menü... -
Seite 111: Alle Jobs Zurücksetzen
Störungsbeseitigung Allgemeine Betriebsstörungen 7.3.2 Alle JOBs zurücksetzen Es werden die JOBs 1-128 + 170-256 zurückgesetzt. Die kundenspezifischen JOBs 129-169 bleiben erhalten. JOB- JOB- LIST LIST Abbildung 7-2 Anzeige Einstellung / Anwahl RESET (Zurücksetzen auf Werkseinstellungen) Der RESET wird nach der Bestätigung durchgeführt. Das Menü... -
Seite 112: Kühlmittelkreislauf Entlüften
Störungsbeseitigung Kühlmittelkreislauf entlüften Kühlmittelkreislauf entlüften Kühlmitteltank und Schnellverschlusskupplungen Kühlmittelvor- /rücklauf sind nur bei Geräten mit Wasserkühlung vorhanden. Zum Entlüften des Kühlsystems immer den blauen Kühlmittelanschluss verwenden, der möglichst tief im Kühlmittelsystem liegt (nähe Kühlmitteltank)! Abbildung 7-3 099-005459-EW500 17.12.2015... -
Seite 113: Technische Daten
Technische Daten alpha Q drive 4D Technische Daten Leistungsangaben und Garantie nur in Verbindung mit Original Ersatz- und Verschleißteilen! alpha Q drive 4D Versorgungsspannung 42 VAC maximaler Schweißstrom bei 60 % ED 550 A maximaler Schweißstrom bei 100 % ED 430 A 0,5 m/min bis 25 m/min Drahtvorschubgeschwindigkeit... -
Seite 114: Zubehör
Zubehör Allgemeines Zubehör Zubehör Leistungsabhängige Zubehörkomponenten wie Schweißbrenner, Werkstückleitung, Elektrodenhalter oder Zwischenschlauchpaket erhalten Sie bei Ihrem zuständigen Vertragshändler. Allgemeines Zubehör Bezeichnung Artikelnummer DMDIN TN 200B AR/MIX 35L Druckminderer Manometer 094-000009-00001 AK300 Korbspulenadapter K300 094-001803-00001 HOSE BRIDGE UNI Schlauch Brücke 092-007843-00000 Spitzer für Kunststoffseelen 094-010427-00000 HC PL... -
Seite 115: Verschleißteile
Verschleißteile Drahtvorschubrollen Verschleißteile VORSICHT Schäden durch Fremdkomponenten! Die Herstellergarantie erlischt bei Geräteschäden durch Fremdkomponenten! • Ausschließlich Systemkomponenten und Optionen (Stromquellen, Schweißbrenner, Elektrodenhalter, Fernsteller, Ersatz- und Verschleißteile, etc.) aus unserem Lieferprogramm verwenden! • Zubehörkomponente nur bei ausgeschalteter Stromquelle an Anschlussbuchse einstecken und verriegeln! 10.1 Drahtvorschubrollen... -
Seite 116: Drahtvorschubrollen Für Aluminiumdrähte
Verschleißteile Drahtvorschubrollen 10.1.2 Drahtvorschubrollen für Aluminiumdrähte Bezeichnung Artikelnummer AL 4R 0.8 MM/0.03 INCH Antriebsrollenset, 37 mm, für Aluminium 092-002771-00008 WHITE AL 4R 1.0 MM/0.04 INCH Antriebsrollenset, 37 mm, für Aluminium 092-002771-00010 BLUE AL 4R 1.2 MM/0.045 INCH Antriebsrollenset, 37 mm, für Aluminium 092-002771-00012 AL 4R 1.6 MM/0.06 INCH Antriebsrollenset, 37 mm, für Aluminium... -
Seite 117: Job-List
Anhang A JOB-List Anhang A 11.1 JOB-List Abbildung 11-1 099-005459-EW500 17.12.2015... -
