EWM WEGA 351 Betriebsanleitung Seite 19

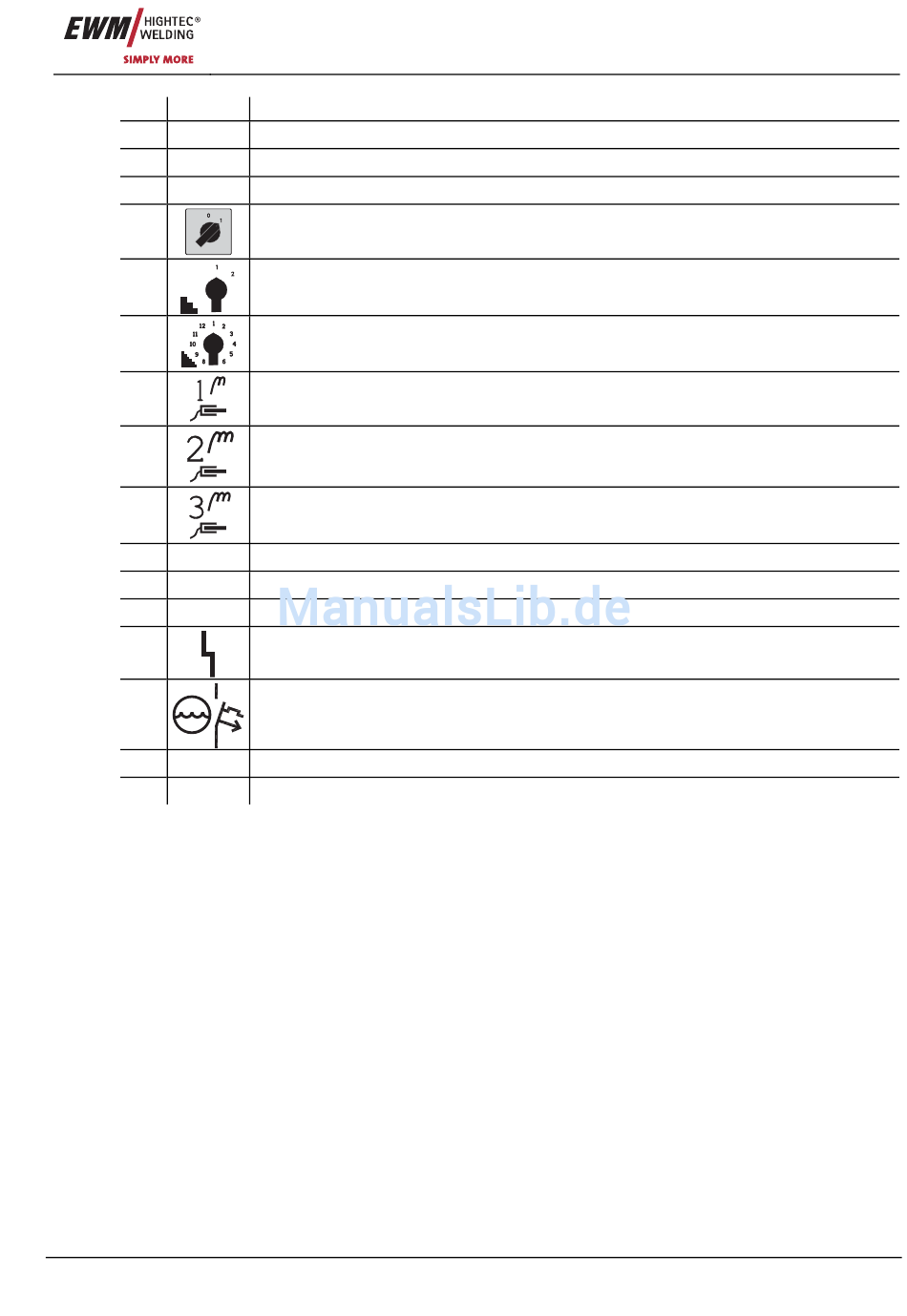

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Art. Nr.: 099-004934-EWM00
Beschreibung 0
Drahtvorschubgerät
Kranöse
Transportgriff
Hauptschalter, Gerät Ein/Aus
Stufenschalter, Schweißspannung grob
Stufenschalter, Schweißspannung
Anschlußbuchse, Werkstückleitung
Drosselanzapfung „hart"
Anschlußbuchse, Werkstückleitung
Drosselanzapfung „mittel"
Anschlußbuchse, Werkstückleitung
Drosselanzapfung „weich"
Transportrollen, Bockrollen
Transportrollen, Lenkrollen
Eintrittsöffnung Kühlluft
Signalleuchte „Funktionsstörung"
Leuchtet bei Übertemperatur
Taster "Sicherungsautomat Kühlmittelpumpe"
(Ausgelöste Sicherung durch Betätigen zurücksetzen)
Verschlußdeckel Kühlmitteltank
Kühlmitteltank
Gerätebeschreibung
WEGA 351,401,451,501,601 D
19
