EWM WEGA 351 Betriebsanleitung Seite 21

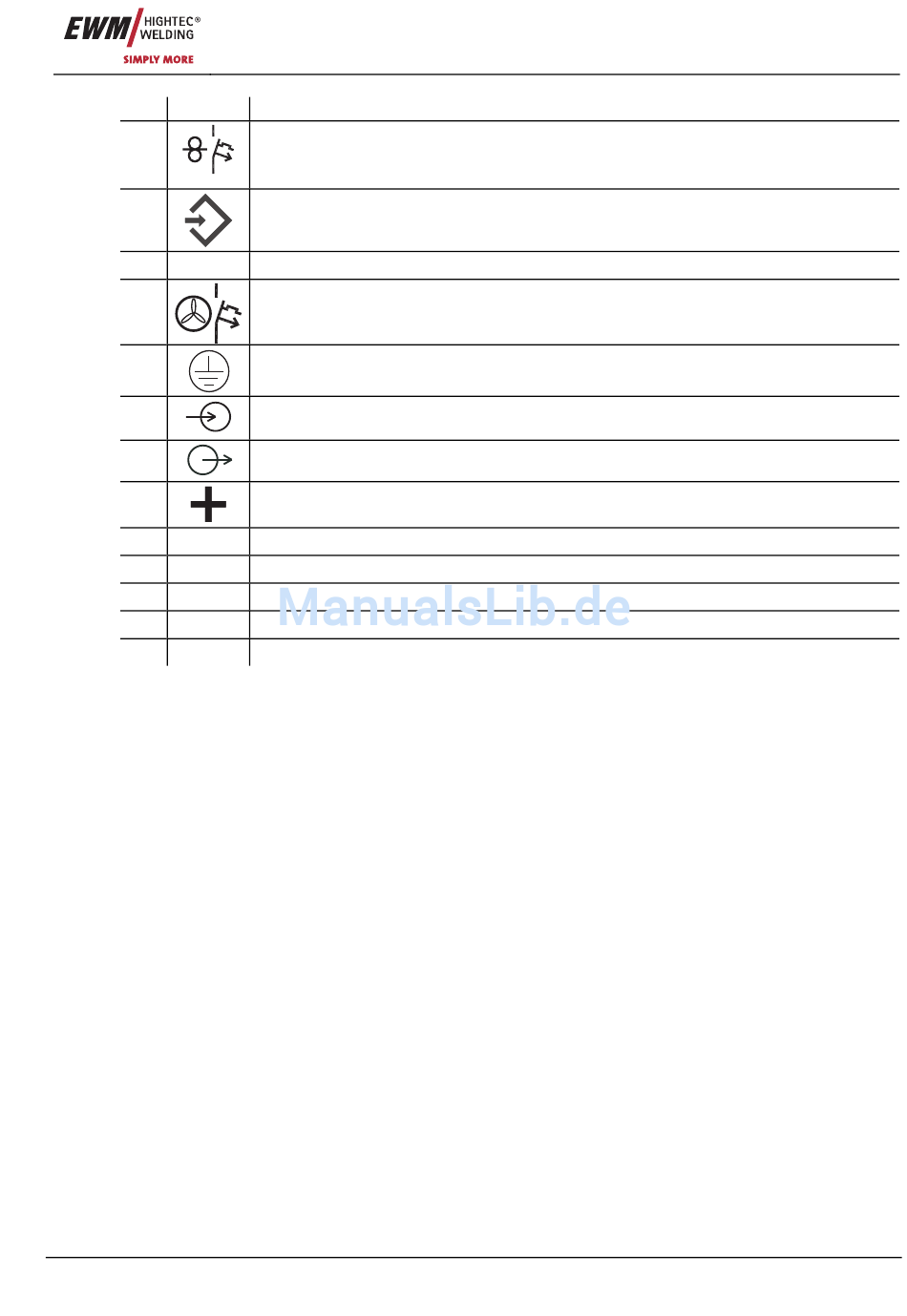

Pos. Symbol
1
42V/4A
2
3
4
5
6
7
8
9
10
11
12
13
Art. Nr.: 099-004934-EWM00
Beschreibung 0
Taster "Sicherungsautomat"
Absicherung Versorgungsspannung Drahtvorschubmotor
(Ausgelöste Sicherung durch Betätigen zurücksetzen)
Anschlußbuchse 7-polig
• Steuerleitung Drahtvorschubgerät
Zugentlastung mit Netzanschlußkabel
Taster "Sicherungsautomat Lüftermotor"
(Ausgelöste Sicherung durch Betätigen zurücksetzen)
Anschlußnippel Erdungsleitung
Anschluß grün-gelbe Erdungsleitung aus Zwischenschlauchpaket
Schnellverschlußkupplung, rot (Kühlmittelrücklauf)
Schnellverschlußkupplung, blau (Kühlmittelvorlauf)
Anschlußstecker, Schweißstrom „+"
Schweißstromanschluß Drahtvorschubgerät
Zugentlastung Zwischenschlauchpaket
Austrittsöffnung Kühlluft
Aufnahme für Schutzgasflasche
Verschlußdeckel Kühlmitteltank
Kühlmitteltank
Gerätebeschreibung
WEGA 351,401,451,501,601 D
21
