3.4

WEGA DRIVE 41

3.4.1

Frontansicht

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
Art. Nr.: 099-004934-EWM00
Beschreibung 0
Schiebeverschluß, Verriegelung der Schutzklappe
Griffmulde zum Öffnen der Abdeckung
Aufkleber "Verschleißteile Drahtvorschub"
Dämpfer/Aufsteller der Abdeckung
Transportgriff
Steuerung / Bedienelemente (siehe Kapitel Funktionsbeschreibung)
Spulendorn
Gummifüße
Zentralanschluß (EURO) (Schweißbrenneranschluß)
Schweißstrom, Schutzgas und Brennertaster integriert
Schnellverschlußkupplung, rot (Kühlmittelrücklauf)
Schnellverschlußkupplung, blau (Kühlmittelvorlauf)

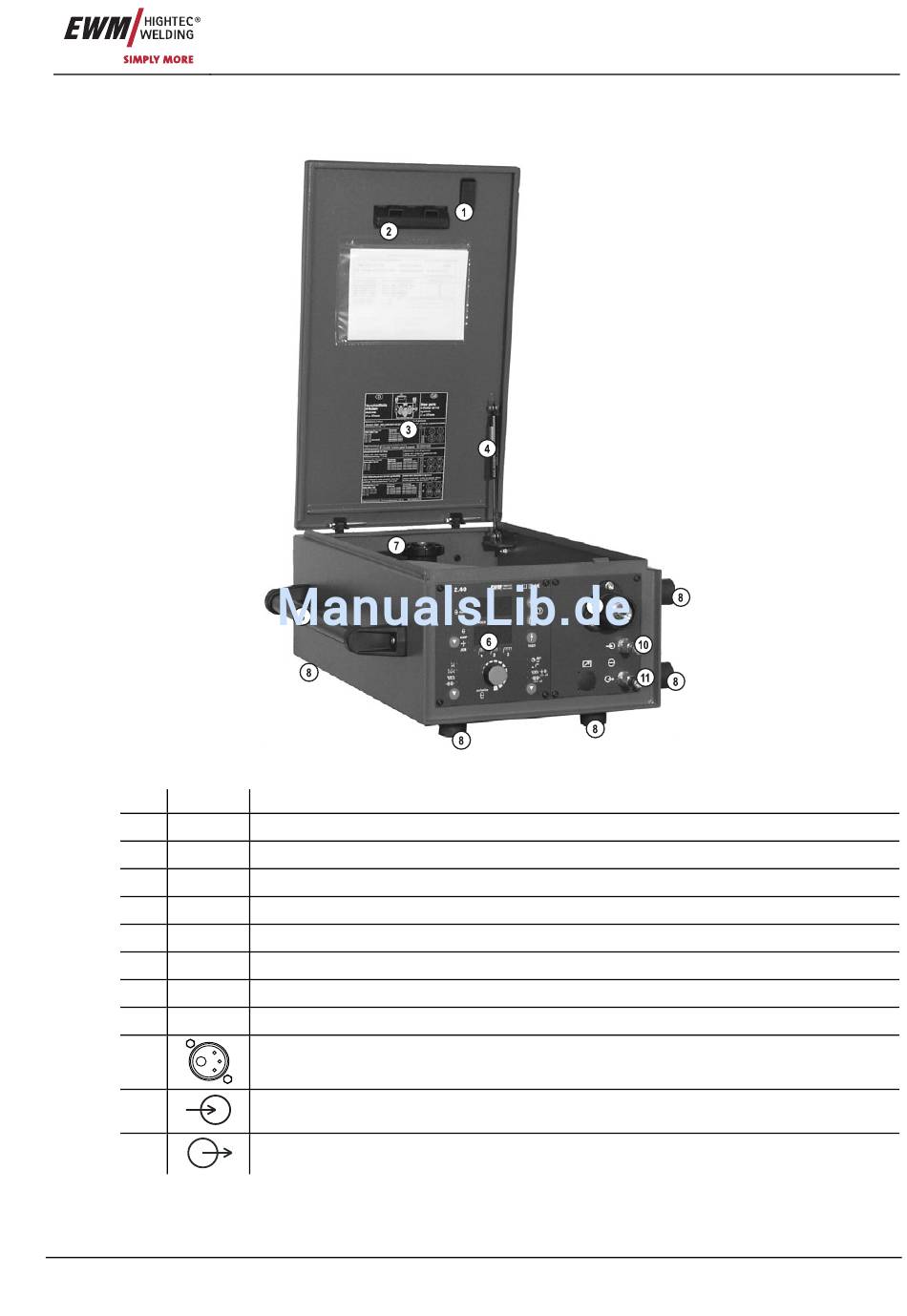

Abbildung 3-7
Gerätebeschreibung
WEGA DRIVE 41
25
