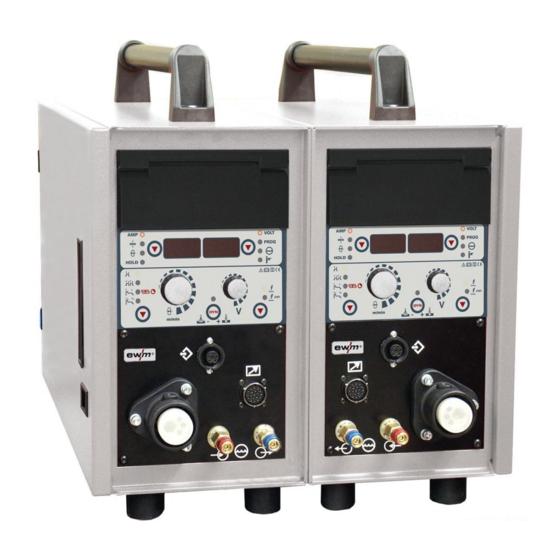

- Seite 1 Betriebsanleitung Schweißgerät alpha Q 351 alpha Q 551 099-005130-EW500 Zusätzliche Systemdokumente beachten! 07.03.2013 Register now! For your benefit Jetzt Registrieren und Profitieren! www.ewm-group.com...
-
Seite 2: Allgemeine Hinweise
Installation, unsachgemäßen Betrieb sowie falscher Verwendung und Wartung ergeben oder in irgendeiner Weise damit zusammenhängen. © EWM HIGHTEC WELDING GmbH, Dr. Günter-Henle-Straße 8, D-56271 Mündersbach Das Urheberrecht an diesem Dokument verbleibt beim Hersteller. Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zum Gebrauch dieser Betriebsanleitung Inhaltsverzeichnis 1 Inhaltsverzeichnis ..........................3 2 Sicherheitshinweise ..........................5 Hinweise zum Gebrauch dieser Betriebsanleitung ................ 5 Symbolerklärung ..........................6 Allgemein ............................7 Transport und Aufstellen ......................11 2.4.1 Kranen .......................... 12 2.4.2 Umgebungsbedingungen ..................... 13 2.4.2.1 Im Betrieb ...................... - Seite 4 Allgemeine Betriebsstörungen ..................... 42 7.4.1 Automatisierungsschnittstelle ..................42 Kühlmittelkreislauf entlüften ......................43 8 Technische Daten ..........................44 alpha Q 351 ..........................44 alpha Q 551 ..........................45 9 Zubehör ..............................46 Systemkomponente ........................46 Allgemeines Zubehör ........................46 Optionen ............................46 Fernsteller / Anschluss- und Verlängerungskabel ...............
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Hinweise zum Gebrauch dieser Betriebsanleitung Sicherheitshinweise Hinweise zum Gebrauch dieser Betriebsanleitung GEFAHR Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine unmittelbar bevorstehende schwere Verletzung oder den Tod von Personen auszuschließen. • Der Sicherheitshinweis beinhaltet in seiner Überschrift das Signalwort „GEFAHR“ mit einem generellen Warnsymbol. -
Seite 6: Symbolerklärung
Sicherheitshinweise Symbolerklärung Symbolerklärung Symbol Beschreibung Betätigen Nicht Betätigen Drehen Schalten Gerät ausschalten Gerät einschalten ENTER ENTER (Menüeinstieg) ENTER NAVIGATION NAVIGATION (Navigieren im Menü) EXIT EXIT (Menü verlassen) Zeitdarstellung (Beispiel: 4 s warten / betätigen) Unterbrechung in der Menüdarstellung (weitere Einstellmöglichkeiten möglich) Werkzeug nicht notwendig / nicht benutzen Werkzeug notwendig / benutzen 099-005130-EW500... -
Seite 7: Allgemein
Sicherheitshinweise Allgemein Allgemein GEFAHR Elektrischer Schlag! Schweißgeräte verwenden hohe Spannungen, die bei Berührungen zu lebensgefährlichen Stromschlägen und Verbrennungen führen können. Auch beim Berühren niedriger Spannungen kann man erschrecken und in der Folge verunglücken. • Öffnen des Gerätes ausschließlich durch sachkundiges Fachpersonal! •... - Seite 8 Sicherheitshinweise Allgemein WARNUNG Explosionsgefahr! Scheinbar harmlose Stoffe in geschlossenen Behältern können durch Erhitzung Überdruck aufbauen. • Behälter mit brennbaren oder explosiven Flüssigkeiten aus dem Arbeitsbereich entfernen! • Keine explosiven Flüssigkeiten, Stäube oder Gase durch das Schweißen oder Schneiden erhitzen! Rauch und Gase! Rauch und Gase können zu Atemnot und Vergiftungen führen! Weiterhin können sich Lösungsmitteldämpfe (chlorierter Kohlenwasserstoff) durch die ultraviolette Strahlung des Lichtbogens in giftiges Phosgen umwandeln!
- Seite 9 Sicherheitshinweise Allgemein VORSICHT Pflichten des Betreibers! Zum Betrieb des Gerätes sind die jeweiligen nationalen Richtlinien und Gesetze einzuhalten! • Nationale Umsetzung der Rahmenrichtlinie (89/391/EWG), sowie die dazugehörigen Einzelrichtlinien. • Insbesondere die Richtlinie (89/655/EWG) über die Mindestvorschriften für Sicherheit und Gesundheitsschutz bei Benutzung von Arbeitsmitteln durch Arbeitnehmer bei der Arbeit. •...
- Seite 10 Sicherheitshinweise Allgemein VORSICHT EMV-Geräteklassifizierung Entsprechend IEC 60974-10 sind Schweißgeräte in zwei Klassen der elektromagnetischen Verträglichkeit eingeteilt (siehe technische Daten): Klasse A Geräte sind nicht für die Verwendung in Wohnbereichen vorgesehen, für welche die elektrische Energie aus dem öffentlichen Niederspannungs-Versorgungsnetz bezogen wird. Bei der Sicherstellung der elektromagnetischen Verträglichkeit für Klasse A Geräte kann es in diesen Bereichen zu Schwierigkeiten, sowohl aufgrund von leitungsgebundenen als auch von gestrahlten Störungen, kommen.
-
Seite 11: Transport Und Aufstellen
Sicherheitshinweise Transport und Aufstellen Transport und Aufstellen WARNUNG Falsche Handhabung von Schutzgasflaschen! Falscher Umgang mit Schutzgasflaschen kann zu schweren Verletzungen mit Todesfolge führen. • Anweisungen der Gashersteller und der Druckgasverordnung befolgen! • Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit Sicherungselementen sichern! •... -
Seite 12: Kranen
Sicherheitshinweise Transport und Aufstellen 2.4.1 Kranen GEFAHR Verletzungsgefahr beim Kranen! Beim Kranen können Personen durch herunterfallende Geräte oder Anbauteile erheblich verletzt werden! • Gleichzeitig an allen Ringschrauben transportieren (s. Abb. Kranprinzip)! • Gleiche Lastverteilung sicherstellen! Ausschließlich Ringketten oder Seilgehänge mit gleicher Länge verwenden! •... -
Seite 13: Umgebungsbedingungen
Sicherheitshinweise Transport und Aufstellen 2.4.2 Umgebungsbedingungen VORSICHT Aufstellort! Das Gerät darf ausschließlich auf geeigneten, tragfähigen und ebenen Untergrund (auch im Freien nach IP 23) aufgestellt und betrieben werden! • Für rutschfesten, ebenen Boden und ausreichende Beleuchtung des Arbeitsplatzes sorgen. • Eine sichere Bedienung des Gerätes muss jederzeit gewährleistet sein. -
Seite 14: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Anwendungsbereich Bestimmungsgemäßer Gebrauch Dieses Gerät wurde entsprechend dem aktuellen Stand der Technik und gültigen Regeln bzw. Normen hergestellt. Es ist ausschließlich im Sinne der bestimmungsgemäßen Verwendung zu betreiben. WARNUNG Gefahren durch nicht bestimmungsgemäßen Gebrauch! Das Gerät ist entsprechend dem Stand der Technik und den Regeln bzw. Normen hergestellt. -
Seite 15: Verwendung Und Betrieb Ausschließlich Mit Folgenden Geräten
Im Falle von unbefugten Veränderungen, unsachgemäßen Reparaturen, Nichteinhaltung der Fristen zur "Lichtbogen-Schweißeinrichtungen - Inspektion und Prüfung während des Betriebes" und / oder unerlaubten Umbauten, welche nicht ausdrücklich von EWM autorisiert sind, verliert diese Erklärung ihre Gültigkeit. Jedem Produkt liegt eine spezifische Konformitätserklärung im Original bei. -
Seite 16: Gerätebeschreibung - Schnellübersicht
Gerätebeschreibung - Schnellübersicht Frontansicht Gerätebeschreibung - Schnellübersicht Frontansicht Abbildung 4-1 099-005130-EW500 07.03.2013... - Seite 17 Gerätebeschreibung - Schnellübersicht Frontansicht Pos. Symbol Beschreibung Kranöse Signalleuchte Betriebsbereitschaft Signalleuchte leuchtet bei eingeschaltetem und betriebsbereitem Gerät. Hauptschalter, Gerät Ein/Aus Transportgriff Eintrittsöffnung Kühlluft Transportrollen, Lenkrollen Kühlmitteltank Verschlussdeckel Kühlmitteltank Drucktaste Sicherungsautomat Kühlmittelpumpe Ausgelöste Sicherung durch Betätigen zurücksetzen Anschlussbuchse, Schweißstrom „-“ • MIG/MAG-Schweißen: Werkstückanschluss •...
-
Seite 18: Rückansicht
Gerätebeschreibung - Schnellübersicht Rückansicht Rückansicht Abbildung 4-2 099-005130-EW500 07.03.2013... - Seite 19 Gerätebeschreibung - Schnellübersicht Rückansicht Pos. Symbol Beschreibung Anschlussbuchse 7-polig (digital) Zum Anschluss digitaler Zubehörkomponenten Anschlussbuchse 7-polig (digital) Anschluss Drahtvorschubgerät PC-Schnittstelle, seriell (D-Sub Anschlussbuchse 9-polig) Automatisierungsschnittstelle 19-polig (analog) (siehe Kapitel "Aufbau und Funktion > Schnittstellen") Anschlussbuchse, Schweißstrom „+“ • MIG/MAG-Standardschweißen (Zwischenschlauchpaket) Anschlussbuchse, Schweißstrom „-“...
-
Seite 20: Aufbau Und Funktion
Aufbau und Funktion Allgemeine Hinweise Aufbau und Funktion Allgemeine Hinweise WARNUNG Verletzungsgefahr durch elektrische Spannung! Berührung von stromführenden Teilen, z. B. Schweißstrombuchsen, kann lebensgefährlich sein! • Sicherheitshinweise auf den ersten Seiten der Betriebsanleitung beachten! • Inbetriebnahme ausschließlich durch Personen, die über entsprechende Kenntnisse im Umgang mit Lichtbogenschweißgeräten verfügen! •... -
Seite 21: Aufstellen
Aufbau und Funktion Aufstellen VORSICHT Schäden durch unsachgemäßen Anschluss! Durch unsachgemäßen Anschluss können Zubehörkomponenten und die Stromquelle beschädigt werden! • Zubehörkomponente nur bei ausgeschaltetem Schweißgerät an entsprechender Anschlussbuchse einstecken und verriegeln. • Ausführliche Beschreibungen der Betriebsanleitung der entsprechenden Zubehörkomponente entnehmen! •... -
Seite 22: Hinweise Zum Verlegen Von Schweißstromleitungen
Aufbau und Funktion Hinweise zum Verlegen von Schweißstromleitungen Hinweise zum Verlegen von Schweißstromleitungen HINWEIS Unsachgemäß verlegte Schweißstromleitungen können Störungen (Flackern) des Lichtbogens hervorrufen! Werkstückleitung und Schlauchpaket möglichst dicht aneinander und parallel verlegen. Werkstückleitung und Schlauchpakete der einzelnen Schweißgeräte örtlich getrennt voneinander verlegen! Abstand mindestens15 cm. -
Seite 23: Schweißbrennerkühlung
Aufbau und Funktion Schweißbrennerkühlung Schweißbrennerkühlung 5.6.1 Allgemeine Hinweise VORSICHT Kühlmittelmischungen! Mischungen mit anderen Flüssigkeiten oder die Verwendung ungeeigneter Kühlmittel führt zu Sachschäden und zum Verlust der Herstellergarantie! • Ausschließlich die in dieser Anleitung beschriebenen Kühlmittel (Übersicht Kühlmittel) verwenden. • Unterschiedliche Kühlmittel nicht mischen. •... -
Seite 24: Kühlmittel Einfüllen
Aufbau und Funktion Schweißbrennerkühlung 5.6.3 Kühlmittel einfüllen HINWEIS Nach Erstbefüllung sollte bei eingeschaltetem Schweißgerät mind. eine Minute abgewartet werden, damit das Schlauchpaket komplett und blasenfrei mit Kühlmittel gefüllt wird. Bei häufigem Brennerwechsel und bei Erstbefüllung ist der Tank des Kühlmoduls ggf. entsprechend aufzufüllen. -
Seite 25: Netzanschluss
Aufbau und Funktion Netzanschluss Netzanschluss GEFAHR Gefahren durch unsachgemäßen Netzanschluss! Unsachgemäßer Netzanschluss kann zu Personen bzw. Sachschäden führen! • Gerät ausschließlich an einer Steckdose mit vorschriftsmäßig angeschlossenem Schutzleiter betreiben. • Muss ein neuer Netzstecker angeschlossen werden, hat diese Installation ausschließlich durch einen Elektrofachmann nach den jeweiligen Landesgesetzen bzw. -
Seite 26: Anschluss Zwischenschlauchpaket
Aufbau und Funktion Anschluss Zwischenschlauchpaket Anschluss Zwischenschlauchpaket HINWEIS Schweißstrompolarität beachten! Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität zu Schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse „-“, die Werkstückleitung an der Schweißstrombuchse „+“ anzuschließen. • Hinweise des Elektrodenherstellers beachten! Abbildung 5-4 Pos. -
Seite 27: Schutzgasversorgung
Aufbau und Funktion Schutzgasversorgung • Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch Rechtsdrehen verriegeln. • Stecker der Schweißstromleitung in die Anschlussbuchse, Schweißstrom „+“ stecken und verriegeln. • Kabelstecker der Steuerleitung in die Anschlussbuchse 7-polig stecken und mit Überwurfmutter sichern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken). •... - Seite 28 Aufbau und Funktion Schutzgasversorgung Abbildung 5-5 Pos. Symbol Beschreibung Druckminderer Schutzgasflasche Ausgangsseite Druckminderer Gasflaschenventil • Schutzgasflasche in die dafür vorgesehene Flaschenaufnahme stellen. • Schutzgasflasche mit Sicherungskette sichern. • Druckminderer an Gasflaschenventil gasdicht festschrauben. • Gasschlauch am Druckminderer gasdicht festschrauben. 099-005130-EW500 07.03.2013...
-
Seite 29: Mig/Mag-Schweißen
Aufbau und Funktion MIG/MAG-Schweißen 5.10 MIG/MAG-Schweißen 5.10.1 Anschluss Werkstückleitung HINWEIS Schweißstrompolarität beachten! Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität zu Schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse „-“, die Werkstückleitung an der Schweißstrombuchse „+“ anzuschließen. •... -
Seite 30: Wig-Schweißen
Aufbau und Funktion WIG-Schweißen 5.11 WIG-Schweißen 5.11.1 Anschluss Schweißbrenner HINWEIS WIG-Schweißbrenner zum Anschluss an einen Eurozentralanschluss sind in zwei Ausführungen verwendbar: • WIG-Kombischweißbrenner werden am Eurozentralanschluss des Drahtvorschubgerätes und am Schweißstromanschluss (-) der Stromquelle angeschlossen. • WIG-Schweißbrenner in der Ausführung (EZA) werden ausschließlich am Eurozentralanschluss des Drahtvorschubgerätes angeschlossen. -
Seite 31: 5.11.2 Anschluss Werkstückleitung
Aufbau und Funktion WIG-Schweißen • Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter sichern. • Schweißstromstecker des Kombibrenners in die Anschlussbuchse, Schweißstrom (-) stecken und durch Rechtsdrehen verriegeln (ausschließlich bei Variante mit separatem Schweißstromanschluss). Falls vorhanden: • Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten: Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf). -
Seite 32: E-Hand-Schweißen
Aufbau und Funktion E-Hand-Schweißen 5.12 E-Hand-Schweißen VORSICHT Quetsch- und Verbrennungsgefahr! Beim Wechseln von abgebrannten oder neuen Stabelektroden • Gerät am Hauptschalter ausschalten. • Geeignete Schutzhandschuhe tragen. • Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um geschweißte Werkstücke zu bewegen. •... -
Seite 33: Schnittstellen
Aufbau und Funktion Schnittstellen 5.13 Schnittstellen VORSICHT Schäden durch Fremdkomponenten! Die Herstellergarantie erlischt bei Geräteschäden durch Fremdkomponenten! • Ausschließlich Systemkomponenten und Optionen (Stromquellen, Schweißbrenner, Elektrodenhalter, Fernsteller, Ersatz- und Verschleißteile, etc.) aus unserem Lieferprogramm verwenden! • Zubehörkomponente nur bei ausgeschalteter Stromquelle an Anschlussbuchse einstecken und verriegeln! Schäden durch unsachgemäßen Anschluss! Durch unsachgemäßen Anschluss können Zubehörkomponenten und die Stromquelle... -
Seite 34: 5.13.2 Roboterinterface Rint X12
Aufbau und Funktion PC-Schnittstellen 5.13.2 Roboterinterface RINT X12 Das digitale Standard-Interface für automatisierte Anwendungen (Option, Nachrüstung am Gerät oder extern kundenseitig) Funktionen und Signale: • Digitale Eingänge: Start/Stop, Betriebsarten-, JOB- und Programmanwahl, Einfädeln, Gastest • Analoge Eingänge: Leitspannungen z. B. für Schweißleistung, Schweißstrom, u. a. •... -
Seite 35: Wartung, Pflege Und Entsorgung
Wartung, Pflege und Entsorgung Allgemein Wartung, Pflege und Entsorgung GEFAHR Verletzungsgefahr durch elektrischen Schlag! Reinigungsarbeiten an Geräten, die nicht vom Netz getrennt sind, können zu erheblichen Verletzungen führen! • Das Gerät zuverlässig vom Netz trennen. • Netzstecker ziehen! • 4 Minuten warten, bis Kondensatoren entladen sind! Allgemein Dieses Gerät ist unter den angegebenen Umgebungsbedingungen und den normalen Arbeitsbedingungen weitgehend wartungsfrei und benötigt ein Minimum an Pflege. -
Seite 36: Monatliche Wartungsarbeiten
Wartung, Pflege und Entsorgung Wartungsarbeiten 6.2.2 Monatliche Wartungsarbeiten 6.2.2.1 Sichtprüfung • Gehäuseschäden (Front-, Rück-, und Seitenwände) • Transportrollen und deren Sicherungselemente • Transportelemente (Gurt, Kranösen, Griff) • Kühlmittelschläuche und deren Anschlüsse auf Verunreinigungen prüfen 6.2.2.2 Funktionsprüfung • Wahlschalter, Befehlsgeräte, Not-Aus-Einrichtungen, Spannungsminderungseinrichtung, Melde- und Kontrollleuchten •... -
Seite 37: Entsorgung Des Gerätes
Darüber hinaus ist die Rückgabe europaweit auch bei EWM-Vertriebspartnern möglich. Einhaltung der RoHS-Anforderungen Wir, die EWM HIGHTEC Welding GmbH Mündersbach, bestätigen Ihnen hiermit, dass alle von uns an Sie gelieferten Produkte, die von der RoHS-Richtlinie betroffen sind, den Anforderungen der RoHS (Richtlinie 2002/95/EG) entsprechen. -
Seite 38: Störungsbeseitigung
Störungsbeseitigung Checkliste zur Störungsbeseitigung Störungsbeseitigung Alle Produkte unterliegen strengen Fertigungs- und Endkontrollen. Sollte trotzdem einmal etwas nicht funktionieren, Produkt anhand der folgenden Aufstellung überprüfen. Führt keine der beschriebenen Fehlerbehebungen zur Funktion des Produktes, autorisierten Händler benachrichtigen. Checkliste zur Störungsbeseitigung HINWEIS Grundsätzliche Voraussetzungen zur einwandfreien Funktionsweise ist die zum verwendetem Werkstoff und dem Prozessgas passende Geräteausrüstung! Legende... -
Seite 39: Fehlermeldungen (Stromquelle)
Störungsbeseitigung Fehlermeldungen (Stromquelle) Fehlermeldungen (Stromquelle) HINWEIS Ein Schweißgerätefehler wird durch einen Fehlercode (siehe Tabelle) in der Anzeige der Gerätesteuerung dargestellt. Bei einem Gerätefehler wird das Leistungsteil abgeschaltet. Die Anzeige der möglichen Fehlernummer ist von der Geräteausführung (Schnittstellen / Funktionen) abhängig. •... - Seite 40 Störungsbeseitigung Fehlermeldungen (Stromquelle) Fehler Kategorie Mögliche Ursache Abhilfe Error 16 VRD (Fehler Service informieren. (VRD) Leerlaufspannungsreduzierun Error 17 Überstromerkennung Drahtförderung prüfen (WF. Ov.) Drahtvorschubantrieb Legende Kategorie (Fehler zurücksetzen) a) Fehlermeldung erlischt, wenn der Fehler beseitigt ist. b) Fehlermeldung kann durch Betätigen einer Drucktaste zurückgesetzt werden: Gerätesteuerung Drucktaste RC1 / RC2...
-
Seite 41: Jobs (Schweißaufgaben) Auf Werkseinstellung Zurücksetzen
Störungsbeseitigung JOBs (Schweißaufgaben) auf Werkseinstellung zurücksetzen JOBs (Schweißaufgaben) auf Werkseinstellung zurücksetzen 7.3.1 Einzelnen JOB zurücksetzen HINWEIS Alle kundenspezifisch gespeicherten Schweißparameter werden durch die Werkseinstellungen ersetzt! RESET ENTER JOB- JOB- LIST LIST EXIT m /m in Abbildung 7-1 Anzeige Einstellung / Anwahl RESET (Zurücksetzen auf Werkseinstellungen) Der RESET wird nach der Bestätigung durchgeführt. -
Seite 42: Alle Jobs Zurücksetzen
Störungsbeseitigung Allgemeine Betriebsstörungen 7.3.2 Alle JOBs zurücksetzen HINWEIS Es werden die Jobs 1-128 + 170-256 resettet. Die kundenspezifischen Jobs 129-169 bleiben erhalten. RESET ENTER JOB- JOB- LIST LIST EXIT m /m in Abbildung 7-2 Anzeige Einstellung / Anwahl RESET (Zurücksetzen auf Werkseinstellungen) Der RESET wird nach der Bestätigung durchgeführt. -
Seite 43: Kühlmittelkreislauf Entlüften
Störungsbeseitigung Kühlmittelkreislauf entlüften Kühlmittelkreislauf entlüften HINWEIS Zum Entlüften des Kühlsystems immer den blauen Kühlmittelanschluss verwenden der möglichst tief im Kühlmittelsystem liegt (nähe Kühlmitteltank)! Abbildung 7-3 099-005130-EW500 07.03.2013... -
Seite 44: Technische Daten
Technische Daten alpha Q 351 Technische Daten HINWEIS Leistungsangaben und Garantie nur in Verbindung mit Original Ersatz- und Verschleißteilen! alpha Q 351 MIG/MAG E-Hand Einstellbereich Schweißstrom 5 A - 350 A Einstellbereich Schweißspannung 14,3 V - 31,5 V 20,2 V - 34,0 V 10,2 V - 24,0 V Einschaltdauer bei 40°C... -
Seite 45: Alpha Q 551
Technische Daten alpha Q 551 alpha Q 551 MIG/MAG E-Hand Einstellbereich Schweißstrom 5 A - 550 A Einstellbereich Schweißspannung 14,3 V - 41,5 V 20,2 V - 42,0 V 10,2 V - 32,0 V Einschaltdauer bei 25°C 550 A (60 %) 520 A (80 %) 450 A (100 %) Einschaltdauer bei 40°C... -
Seite 46: Zubehör
Zubehör Systemkomponente Zubehör HINWEIS Leistungsabhängige Zubehörkomponenten wie Schweißbrenner, Werkstückleitung, Elektrodenhalter oder Zwischenschlauchpaket erhalten Sie bei Ihrem zuständigen Vertragshändler. Systemkomponente Bezeichnung Artikelnummer alpha Q drive 4L MIG/MAG Drahtvorschubgerät 090-005125-00502 alpha Q drive 4L RE Drahtvorschubgerät, wasser, Euro-ZA 090-005156-00502 alpha Q drive 200C MIG/MAG Drahtvorschubgerät 090-005142-00502 alpha Q drive 300C... -
Seite 47: Fernsteller / Anschluss- Und Verlängerungskabel
Zubehör Fernsteller / Anschluss- und Verlängerungskabel Fernsteller / Anschluss- und Verlängerungskabel 9.4.1 Anschluss 7-polig Bezeichnung Artikelnummer R40 7POL Fernsteller 10 Programme 090-008088-00000 R50 7POL Fernsteller, sämtliche Funktionen des 090-008776-00000 Schweißgerätes direkt am Arbeitsplatz einstellbar FRV 7POL 0.5 m Anschlussverlängerungskabel 092-000201-00004 FRV 7POL 5 m Anschlussverlängerungskabel 092-000201-00003... -
Seite 48: Anhang A Übersicht Ewm-Niederlassungen
Anhang A Übersicht EWM-Niederlassungen Anhang A 10.1 Übersicht EWM-Niederlassungen 099-005130-EW500 07.03.2013...
