EWM WEGA 351 Betriebsanleitung Seite 49

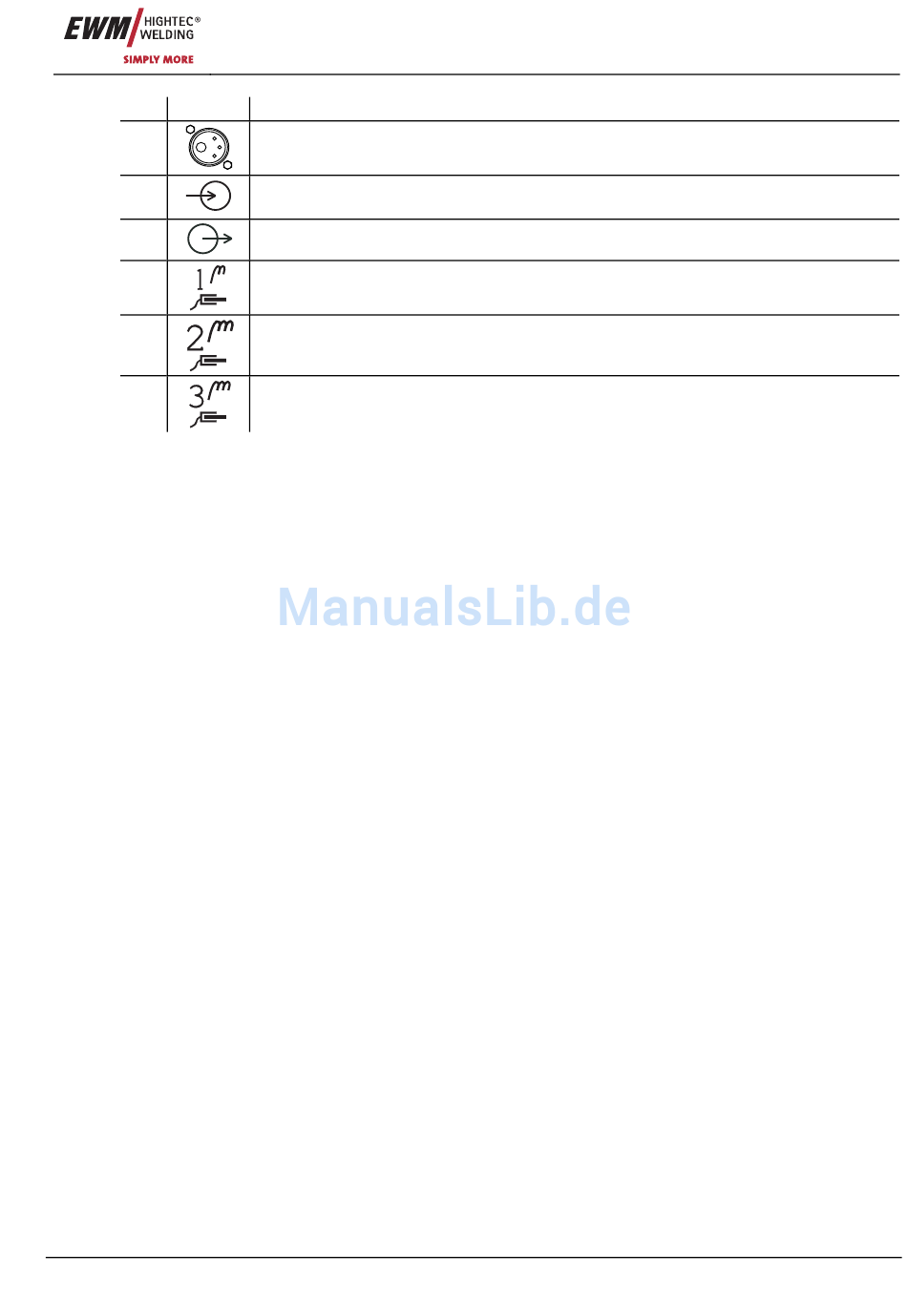

Pos. Symbol
1
2
3
4
5
6
• Zentralstecker des Schweißbrenners in den Zentralanschluß einführen und mit Überwurfmutter
verschrauben.
• Kabelstecker der Werkstückleitung in die Anschlußbuchse Werkstückleitung 1, 2 oder 3 (je nach
Anwendung, bzw. verwendetem Schutzgas) einstecken und durch Rechtsdrehung verriegeln.
• Anschlußnippel der Kühlwasserschläuche in entsprechende Schnellverschlußkupplungen einrasten:
Rücklauf rot an Schnellverschlußkupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlußkupplung, blau (Kühlmittelvorlauf).
Art. Nr.: 099-004934-EWM00
Beschreibung 0
Zentralanschluß (EURO) (Schweißbrenneranschluß)
Schweißstrom, Schutzgas und Brennertaster integriert
Schnellverschlußkupplung, rot (Kühlmittelrücklauf)
Schnellverschlußkupplung, blau (Kühlmittelvorlauf)
Anschlußbuchse, Werkstückleitung
Drosselanzapfung „hart"
Anschlußbuchse, Werkstückleitung
Drosselanzapfung „mittel"
Anschlußbuchse, Werkstückleitung
Drosselanzapfung „weich"
Funktionsbeschreibung
Anschluß Schweißbrenner und Werkstückleitung
49
