4.10.1.2 Schweißgerät
Pos. Symbol
1
2
3
4
5
• Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch
Rechtsdrehen verriegeln.
• Stecker der Schweißstromleitung in die Anschlußbuchse, Schweißstrom „+" stecken und verriegeln.
• Anschlußnippel der Kühlwasserschläuche in entsprechende Schnellverschlußkupplungen einrasten:
Rücklauf rot an Schnellverschlußkupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlußkupplung, blau (Kühlmittelvorlauf).
• Kabelstecker der Steuerleitung in die Anschlußbuchse 7-polig (digital) stecken und mit Überwurfmutter
sichern (Der Stecker läßt sich nur in einer Stellung in die Anschlußbuchse einstecken).
• Überwurfmutter der Schutzgasleitung am Anschlußnippel G¼", Schutzgasanschluß anschließen.
• Ringöse Erdungsleitung an Anschlussnippel Erdungsleitung verschrauben.
Art. Nr.: 099-004934-EWM00
1
5
2 3

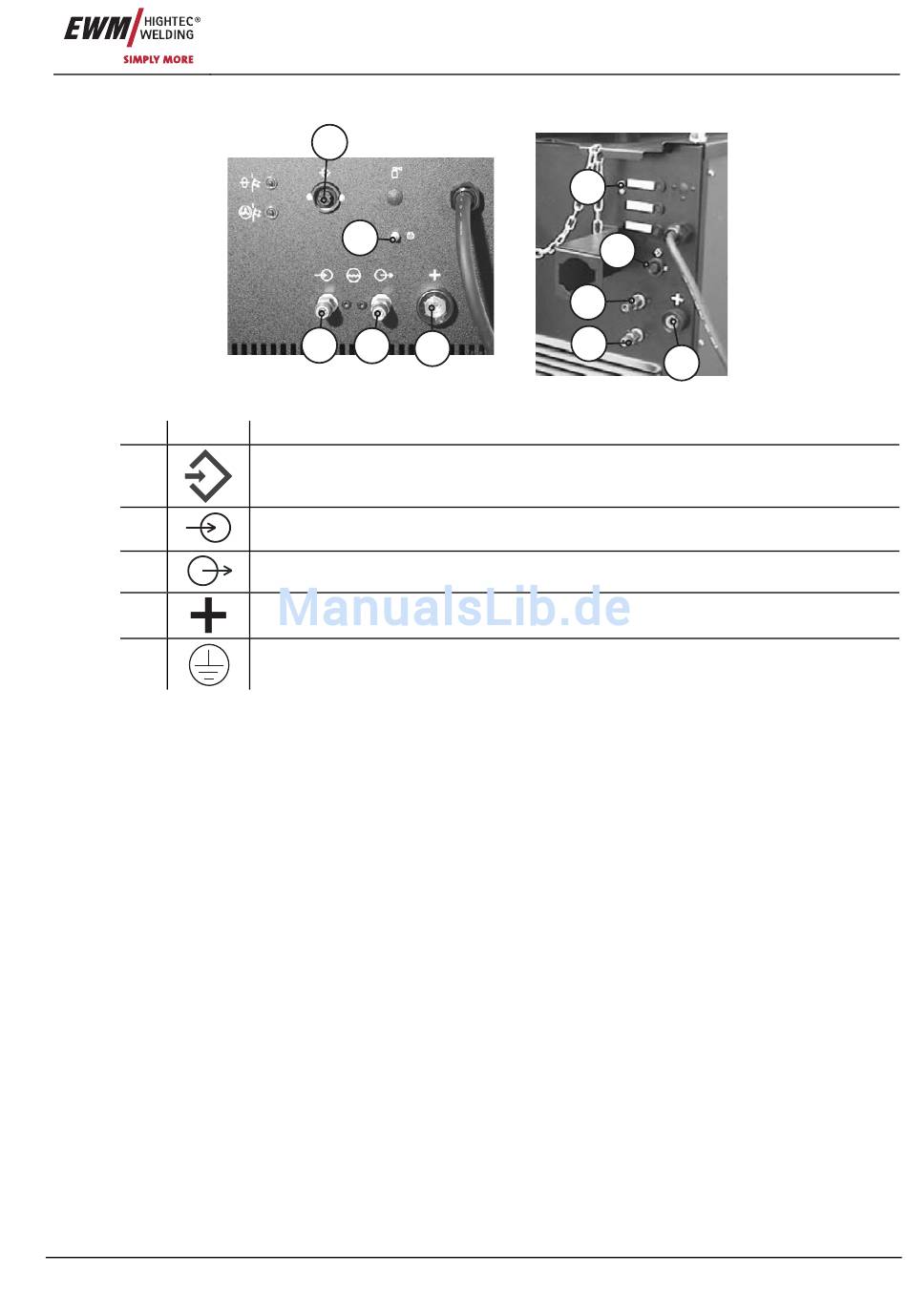

Abbildung 4-15
Beschreibung 0
Anschlußbuchse 7-polig
• Steuerleitung Drahtvorschubgerät
Schnellverschlußkupplung, rot (Kühlmittelrücklauf)
Schnellverschlußkupplung, blau (Kühlmittelvorlauf)
Anschlußstecker, Schweißstrom „+"
Schweißstromanschluß Drahtvorschubgerät
Anschlußnippel Erdungsleitung
Anschluß grün-gelbe Erdungsleitung aus Zwischenschlauchpaket
Funktionsbeschreibung
Anschluß Schweißbrenner und Werkstückleitung
5
2
3
4
1
4
51
