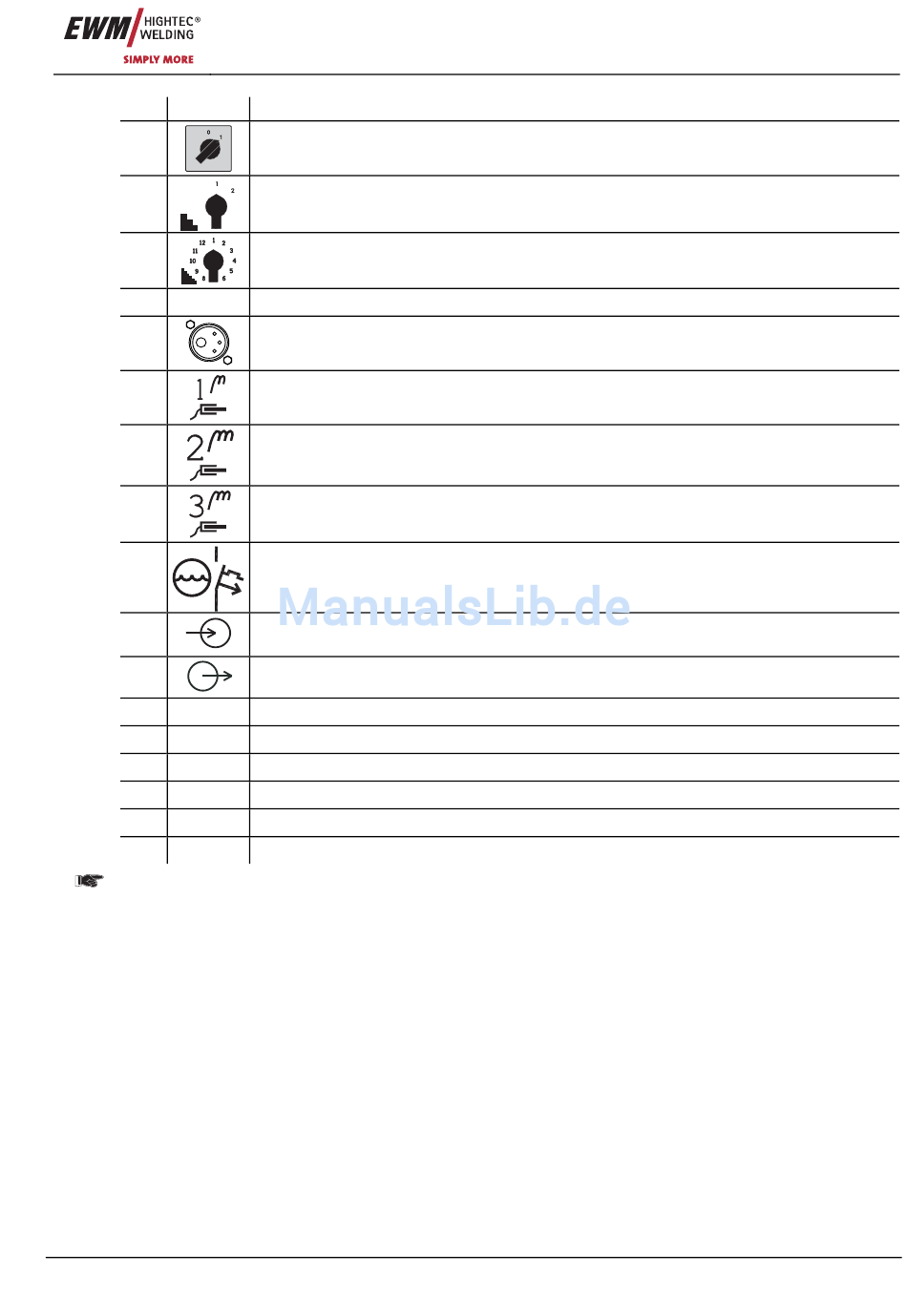

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Stufenschalter, Schweißspannung grob entfällt bei WEGA 351
Art. Nr.: 099-004934-EWM00
Beschreibung 0
Hauptschalter, Gerät Ein/Aus
Stufenschalter, Schweißspannung grob
Stufenschalter, Schweißspannung
Bedienelemente (siehe Kapitel Funktionsbeschreibung)
Zentralanschluß (EURO) (Schweißbrenneranschluß)
Schweißstrom, Schutzgas und Brennertaster integriert
Anschlußbuchse, Werkstückleitung
Drosselanzapfung „hart"
Anschlußbuchse, Werkstückleitung
Drosselanzapfung „mittel"
Anschlußbuchse, Werkstückleitung
Drosselanzapfung „weich"
Taster "Sicherungsautomat Kühlmittelpumpe"
(Ausgelöste Sicherung durch Betätigen zurücksetzen)
Schnellverschlußkupplung, rot (Kühlmittelrücklauf)
Schnellverschlußkupplung, blau (Kühlmittelvorlauf)
Kühlmitteltank
Transportstange
Eintrittsöffnung Kühlluft
Transportrollen, Lenkrollen
Kranöse
Transportrollen, Bockrollen
Gerätebeschreibung
WEGA 351,401,451K
