Funktionsbeschreibung

Schutzgasversorgung

4.11 Schutzgasversorgung
4.11.1 Anschluß Schutzgasversorgung
Bei kompakten Geräten erfolgt der Schutzgasanschluß am Gerät, bei dekompakten am
Zwischenschlauchpaket des Drahtvorschub (siehe „Anschluß Zwischenschlauchpaket").
Pos. Symbol
1
2
3
4
5
6
7
In die Schutzgasversorgung dürfen keine Verunreinigungen gelangen, da dies sonst zu
Verstopfungen führt.
Alle Schutzgasverbindungen sind gasdicht herzustellen!
• Schutzgasflasche in Flaschenaufnahme stellen und mit Sicherungskette gegen Umfallen sichern!
• Vor dem Anschluß des Druckminderers an der Gasflasche das Flaschenventil kurz öffnen, um
eventuelle Verschmutzungen auszublasen.
• Druckminderer an das Gasflaschenventil montieren.
• Gasschlauch mit Überwurfmutter G1/4" am entsprechenden Anschluß am Druckminderer montieren.
• Gasschlauch mit Überwurfmutter G1/4" am entsprechenden Anschluß am Schweißgerät, bzw.
Drahtvorschubgerät (je nach Ausführung) montieren.
52

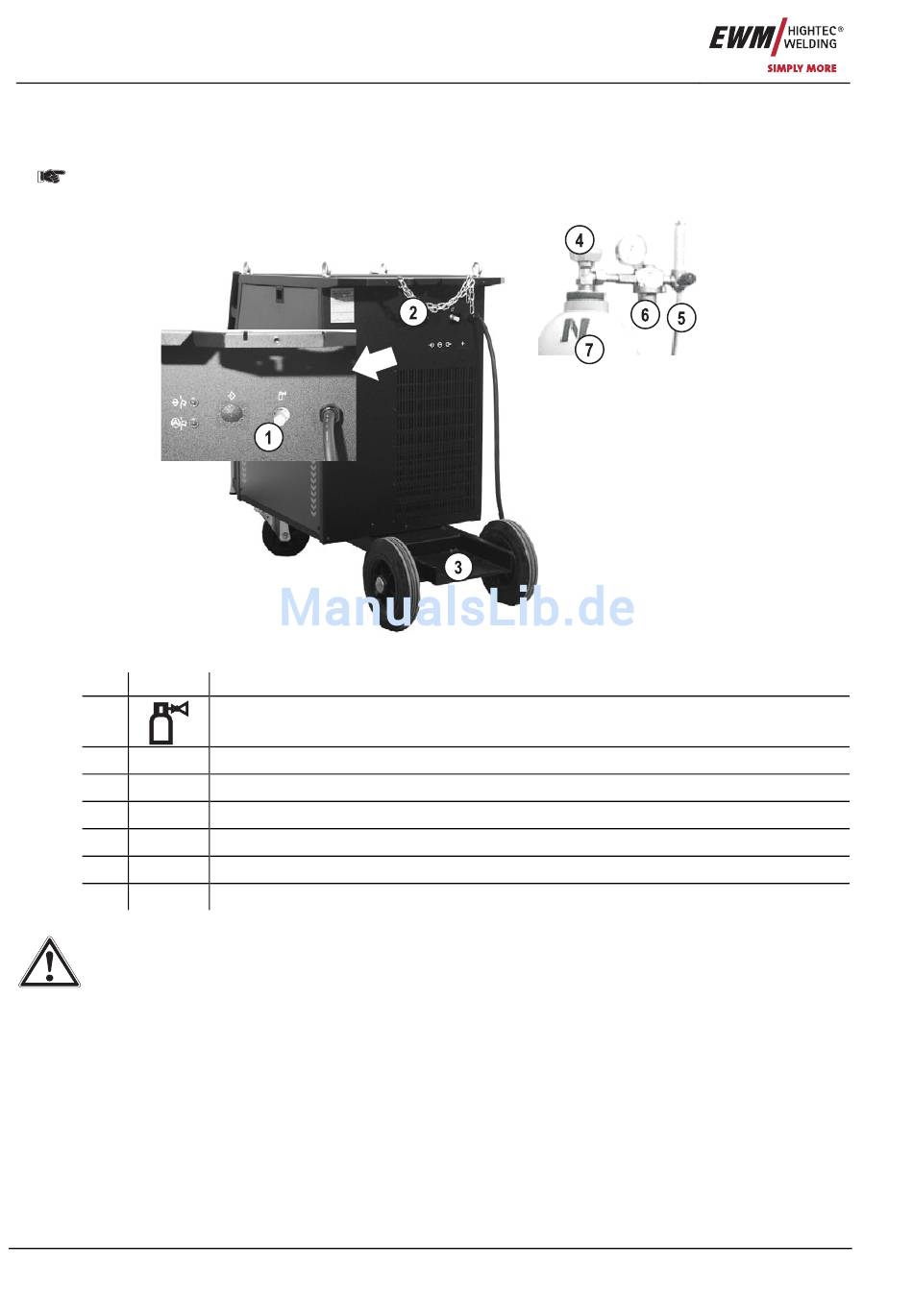

Abbildung 4-16
Beschreibung 0
Anschlußnippel G¼"
Schutzgasanschluß vom Druckminderer
Sicherungskette
Flaschenaufnahme
Flaschenventil
Überwurfmutter G ¼"
Druckminderer
Schutzgasflasche
Art. Nr.: 099-004934-EWM00
