Gerätebeschreibung
WEGA DRIVE 41
3.4.2

Innenansicht

Interne Bedienelemente zum Gastest, Stromtest und Drahteinfädeln sind nur bei Geräten mit
Steuerung M1.02 vorhanden.
Bei Geräten mit Steuerung M2.20 und M2.40 sind diese Bedienelemente in der Gerätesteuerung
integriert. Nur Geräte mit Steuerung M2.40 verfügen über eine JOB-List und sind daher mit einem
entsprechenden Aufkleber ausgerüstet.
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
26

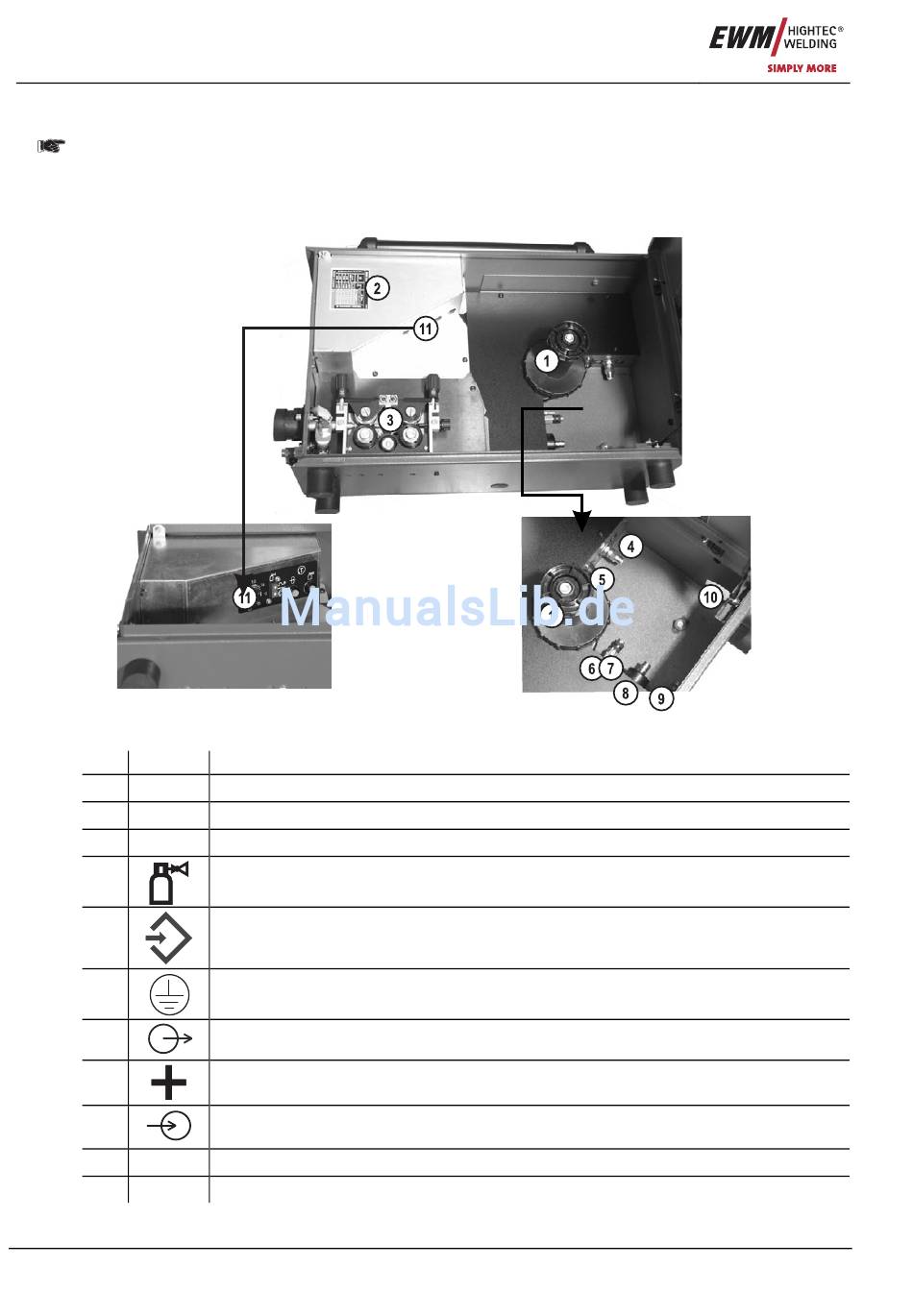

Abbildung 3-8
Beschreibung 0
Spulendorn
Aufkleber "Job-List"
Drahtfördereinheit
Anschlußnippel G¼", Schutzgasanschluß
Anschlußbuchse 7-polig
• Steuerleitung Drahtvorschubgerät
Anschlußnippel Erdungsleitung
Anschluß grün-gelbe Erdungsleitung aus Zwischenschlauchpaket
Schnellverschlußkupplung, blau (Kühlmittelvorlauf)
Anschlußstecker, Schweißstrom „+"
Schweißstromanschluß Drahtvorschubgerät
Schnellverschlußkupplung, rot (Kühlmittelrücklauf)
Zugentlastung Zwischenschlauchpaket
Bedienelemente (siehe Kapitel Funktionsbeschreibung)
Art. Nr.: 099-004934-EWM00
