Installation instructions explosion-proof compressor EX-HG4+5+6
Instructions de montage des compresseurs protégés contre les risques d'explosion EX-HG4+5+6
Ölsumpfheizung
Ausbau / Einbau
Vor Beginn jeglicher Arbeiten am
Verdichter Sicherheitshinweise auf
Seite 3-5 beachten!
Die „besonderen Bedingungen" der
EG-Baumusterprüfbescheinigungen
sind zu beachten!
(siehe beigelegte Betriebsanleitung
Montageanleitung
Verdichter)
Verdichtertyp
Bausatz (Art.-Nr.)*
EX-HG4
097B80496
Pos.
Bezeichnung
Pos. Bezeichnung
1
Ölsumpfheizung kpl.
1
Ölsumpfheizung kpl.
2
Dichtring 27x22x2
2
Dichtring Ø 27x22x2
Betriebsanleitung Verdichter
Montageanleitung
=Lieferumfang Bausatz
= Lieferumfang Bausatz
Verdichtertyp
Bausatz (Art.-Nr.)*
EX-HG5
097B80497
EX-HG6
097B80497
Pos.
Bezeichnung
Pos. Bezeichnung
1
Ölsumpfheizung kpl.
1
Ölsumpfheizung kpl.
2
Dichtring 27x22x2
2
Dichtring Ø 27x22x2
Betriebsanleitung Verdichter
Montageanleitung
=Lieferumfang Bausatz
= Lieferumfang Bausatz

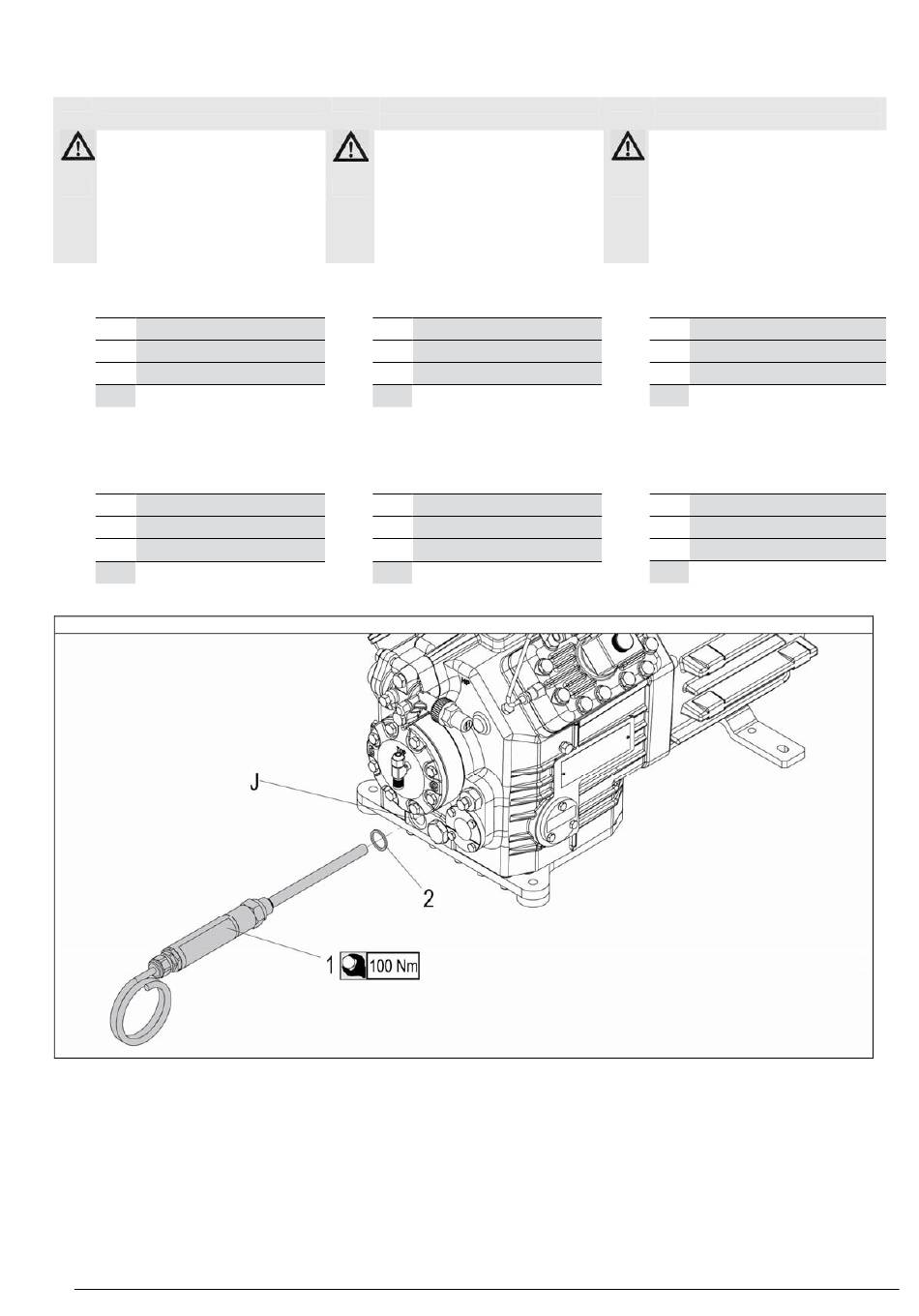

EX-HG4, Abb. p (symbolisch) / Fig. p (schematic) / Fig. p (symbolique)
EX-HG4, Abb. p (symbolisch) / Fig. p(schematic) / Fig. p (symbolique)
Änderungen vorbehalten!
Bock Kältemaschinen GmbH • Benzstr. 7 • D-72636 Frickenhausen • Tel.: +049 7022 9454-0 • Fax.: +049 7022 9454-137 •
*Bitte um Beachtung, dass die ehemaligen Bock
ref. Nummern ohne 097B sind
© Danfoss | Climate Solutions | 2023.07
Oil sump heater
Removal/Installation
Before performing any work on the
compressor,
instructions on page 3 – 5!
The "special conditions" of the EC
type examination certifications must
be observed!
(See
operating manual)
assembly instruction)
Compressor type
EX-HG4
Item
Item Designation
1
1
Oil sump heater cplt.
2
2
Seal ring Ø 27x22x2
Assembly instruction
= Included in kit
Compressor type
EX-HG5
EX-HG6
80847
Item Designation
Item Designation
1
1
Oil sump heater cplt.
2
2
Seal ring Ø 27x22x2
Assembly instruction
=Included in kit
= Included in kit
Subject to change without notice!
*Please note that the legacy BOCK code numbers
are without 097B
observe
the
safety
accompanying
compressor
Kit (item no.)*
097B80496
Designation
Oil sump heater cplt.
Seal ring 27x22x2
Compressor operating manual
=Included in kit
Kit (item no.)*
097B80497
097B80497
80847
Oil sump heater cplt.
Seal ring 27x22x2
Compressor operating manual
3 -
- 3
Chauffage du carter d'huile
démontage/montage
Avant
toute
opération
compresseur, consulter les consignes
de sécurité en page 3-5.
Les « conditions particulières » des
attestations d'examen CE de type
doivent être respectées !
(voir les instructions de service du
compresseur jointes)
Type de compresseur Kit (n° art.)*
EX-HG4
097B80496
N°
Désignation
N°
Désignation
1
Chauffage du carter d'huile cpl.
1
Chauffage du carter d'huile cpl.
2
Joint d'étanchéité 27x22x2
2
Joint d'étanchéité Ø 27x22x2
Instructions
de
Instructions de montage
compresseur
=Inclus dans le kit
= Inclus dans le kit
Type de compresseur Kit (n° art.)*
EX-HG5
097B80497
EX-HG6
097B80497
N°
Désignation
N°
Désignation
1
Chauffage du carter d'huile cpl.
1
Chauffage du carter d'huile cpl.
2
Joint d'étanchéité 27x22x2
2
Joint d'étanchéité Ø 27x22x2
Instructions
de
Instructions de montage
compresseur
=Inclus dans le kit
= Inclus dans le kit
Sous réserve de modifications.
