Ausbau
3
Ölsumpfheizung
WARNUNG
Vor Beginn jeglicher Arbeiten am Verdichter, Sicherheitshinweise auf Seite 3 - 5 beachten!
Die „besonderen Bedingungen" der Konformitätsbescheinigung beachten!
(Siehe beigelegte Montageanleitung Verdichter).
Ausbau
¾
Elektrische Zuleitung des Heizelements von den Klemmen im Klemmkasten lösen, Fixierungen der Zuleitung lösen.
¾
M
it Gabelschlüssel entgegen dem Uhrzeigersinn das Heizelement lösen.
¾
W ird kein Heizelement installiert, zum Schutz der Aufnahmebohrung den Blindstopfen (Anschluss J) incl. Dichtring und
die Verschlussschraube am Klemmkasten wieder fest einschrauben.
7
7
8

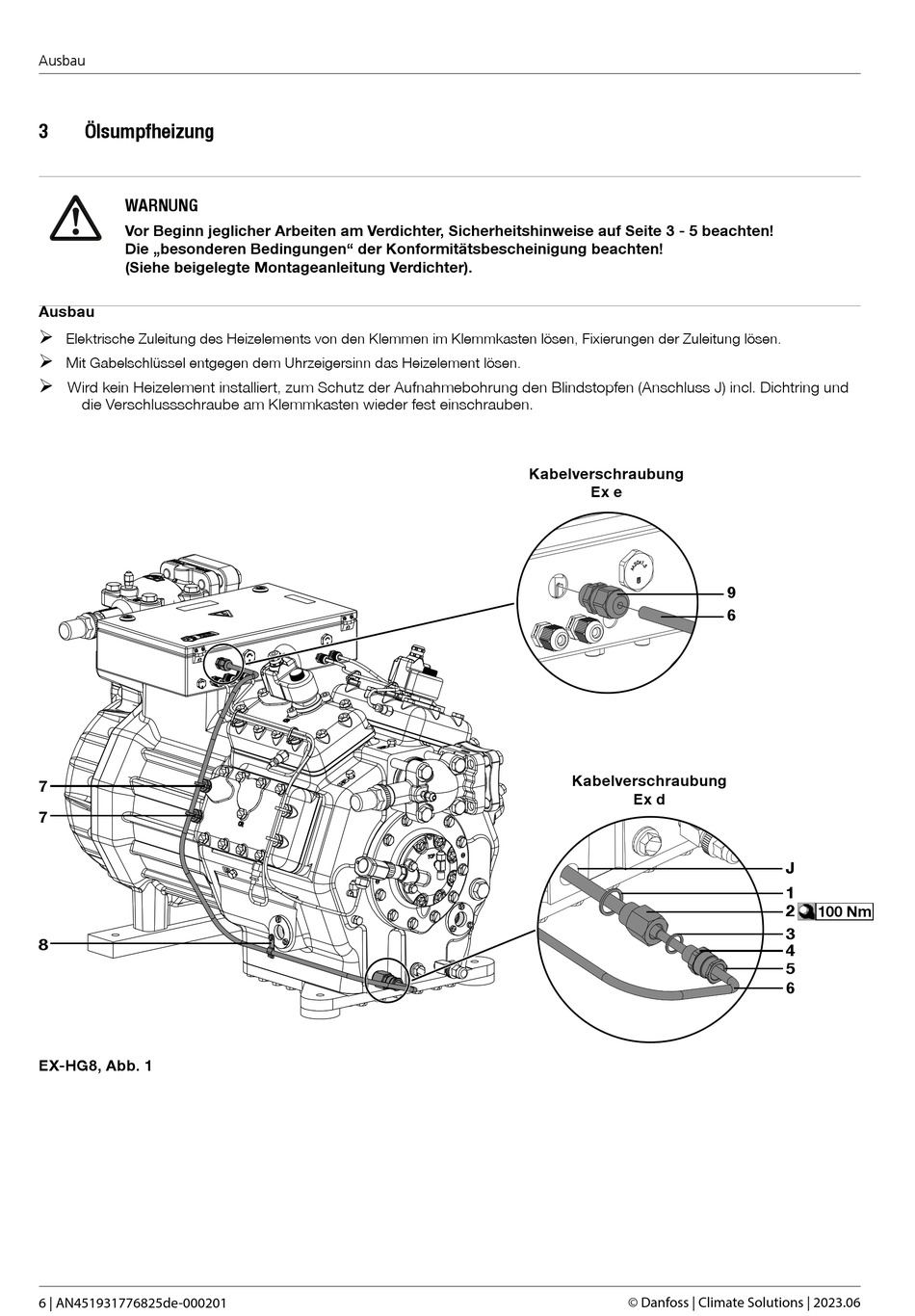

EX-HG8, Abb. 1
6 | AN451931776825de-000201
Kabelverschraubung
Ex e
Kabelverschraubung
Ex d
© Danfoss | Climate Solutions | 2023.06
9
6
J
1
2
100 Nm
3
4
5
6
