Installation instructions explosion-proof compressor EX-HG4+5+6
Instructions de montage des compresseurs protégés contre les risques d'explosion EX-HG4+5+6
Ölsieb/Ölwechsel
Ausbau / Einbau
Vor Beginn jeglicher Arbeiten am
Verdichter Sicherheitshinweise auf
Seite 3-5 beachten!
Verdichtertyp
EX-HG4
EX-HG5
Pos.
Bezeichnung
1
Ö
i s l
b e
2
Dichtring 27x22x2
=Lieferumfang Bausatz
Verdichtertyp
EX-HG6
Pos.
Bezeichnung
1
Verschlussschraube
2
Dichtring 27x22x2
3
Ö
i s l
b e
=Lieferumfang Bausatz

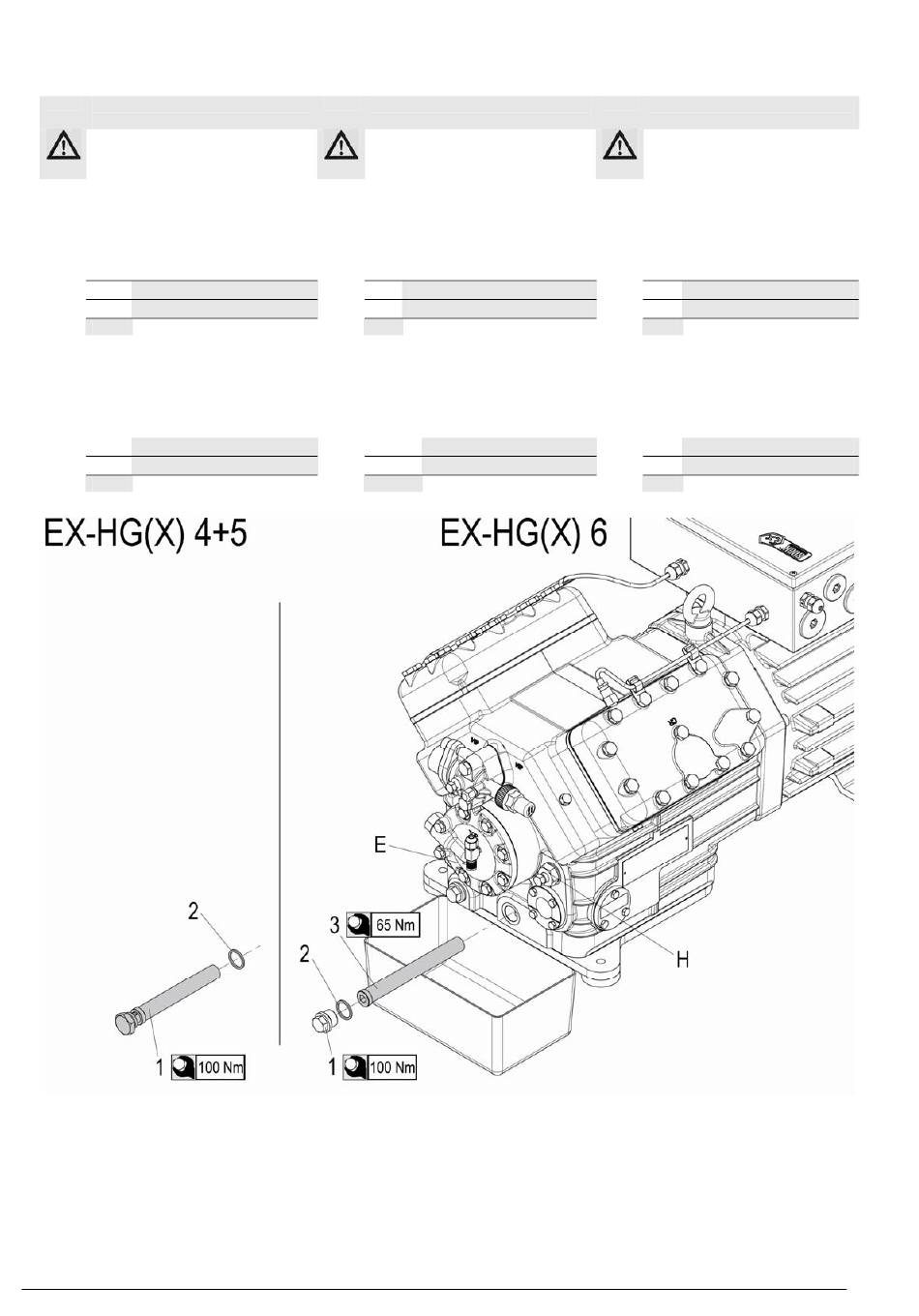

Abb. g
(symbolisch)
Fig. g
(symbolique)
Fig. g
(schematic)
Änderungen vorbehalten!
Bock Kältemaschinen GmbH • Benzstr. 7 • D-72636 Frickenhausen • Tel.: +049 7022 9454-0 • Fax.: +049 7022 9454-137 •
*Bitte um Beachtung, dass die ehemaligen Bock
ref. Nummern ohne 097B sind
18 | AN45062178049701-000201
Oil strainer / oil change
Removal/Installation
Before performing any work on the
compressor,
instructions on page 3 - 5!
Bausatz (Art.-Nr.)*
Compressor type
097B80382
EX-HG4
097B80382
EX-HG5
Item Designation
1
2
Bausatz (Art.-Nr.)*
Compressor type
097B80383
EX-HG6
Item
1
2
3
Subject to change without notice!
*Please note that the legacy BOCK code numbers
are without 097B
observe
the
safety
Kit (item no.)*
097B80382
097B80382
Oil filter
Sealing ring 27x22x2
=Included in kit
Kit (item no.)*
097B80383
Designation
Locking screw
Sealing ring 27x22x2
Oil filter
=Included in kit
1 -
- 9
Filtre à huile/du changement d'huile
démontage/montage
Avant toute opération sur le
compresseur, consulter les
consignes de sécurité en page 3-5.
Type de compresseur
EX-HG4
EX-HG5
N°
Désignation
1
Filtre à huile
2
Joint d'étanchéité 27x22x2
=Inclus dans le kit
Type de compresseur
EX-HG6
N°
Désignation
1
Vis de fermeture
2
Joint d'étanchéité 27x22x2
3
Filtre à huile
=Inclus dans le kit
Sous réserve de modifications.
mail@bock.de
• www.bock.de
* Merci de noter que les références BOCK actuel-
les ne comportent pas 097B
© Danfoss | Climate Solutions | 2023.07
Kit (n° art.)*
097B80382
097B80382
Kit (n° art.)*
097B80383
