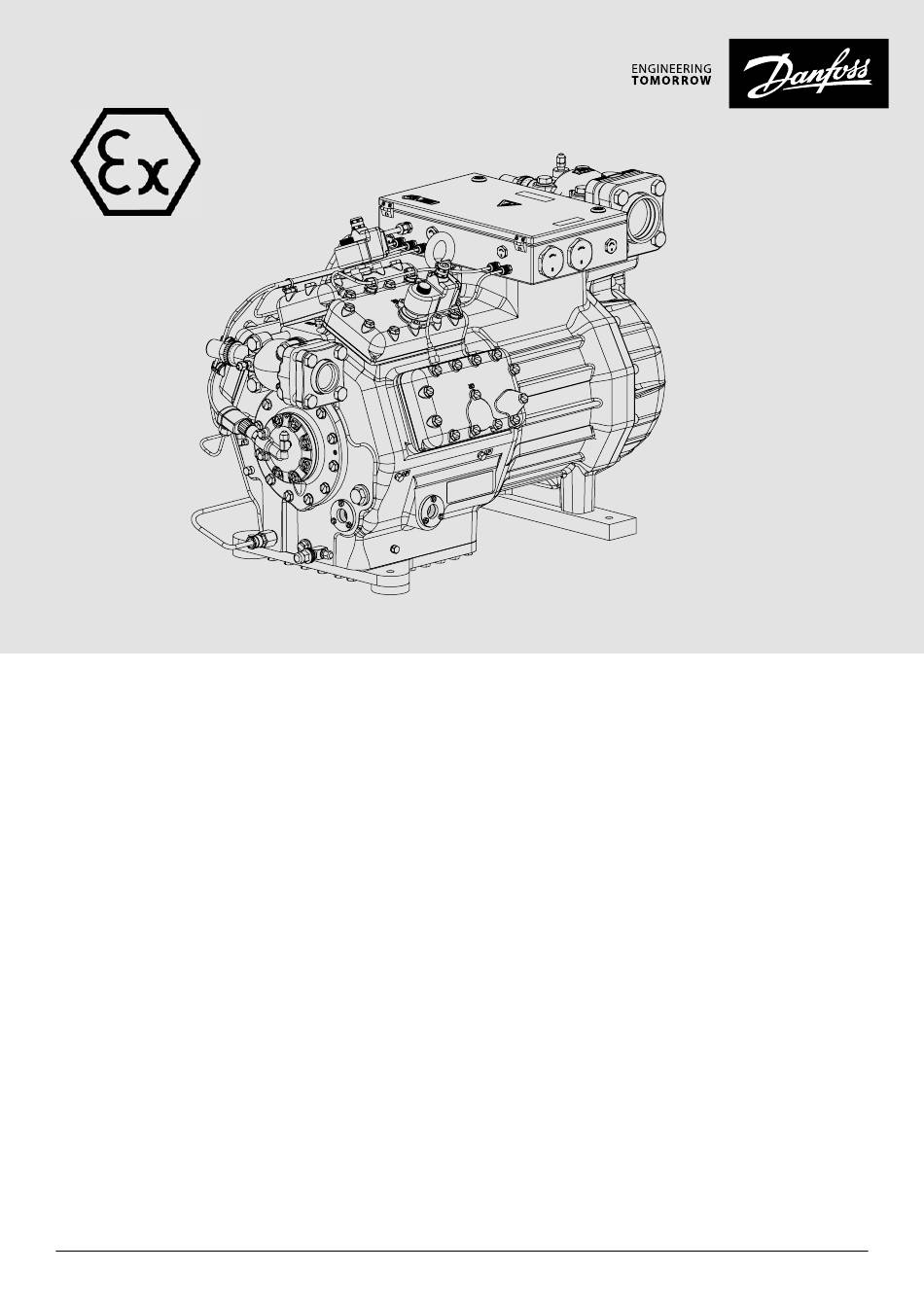

- Seite 1 BOCK EX-HG7, EX-HG8, EX-HG88e ® Montageanleitung für Ersatzteilbausätze und Zubehör Originalanleitung AN451931776825de-000201...
-
Seite 2: Haftung Und Gewährleistung
Sicherheitshinweise ..............................3 Ölsumpfheizung ................................6 Öldifferenzdrucksensor INT250 EX ..........................8 Haftung und Gewährleistung Eine Haftung und Gewährleistung des Herstellers ist ausgeschlossen, wenn • Umbauten und Funktionsänderungen durchgeführt werden, • keine Original-Ersatzteile verwendet werden. 2 | AN451931776825de-000201 © Danfoss | Climate Solutions | 2023.06... -
Seite 3: Sicherheitshinweise
• INFO! Dieses Symbol verweist auf wichtige Zusatzhinweise, die bei der Arbeit unbedingt zu berücksichtigen sind. • Dieses Symbol gibt das zulässige Anzugsdrehmoment für die betreffende 60 Nm Schraube an. © Danfoss | Climate Solutions | 2023.06 AN451931776825de-000201 | 3... - Seite 4 • Sicherheitsschalter niemals außer Funktion setzen! • Entsprechend den Einsatzbedingungen treten Oberflächentemperaturen von über 60°C auf der Druckseite und unter 0°C auf der Saugseite auf. • Arbeitsschutzvorschriften beachten! z.B. BGR 132; ableitfähiges Schuhwerk, Kleidung etc.). 4 | AN451931776825de-000201 © Danfoss | Climate Solutions | 2023.06...
- Seite 5 • Nach erreichen des Beharrungszustands (kontinuierliche Betriebsbedingungen) Anlage auf Einhaltung der zulässigen Betriebsbedingungen (siehe Montageanleitung und technische Informationen) prüfen. • Wartungen, Reparaturen und Instandhaltungen schriftlich dokumentieren. INFO Der Verdichter darf nur mängelfrei betrieben werden! © Danfoss | Climate Solutions | 2023.06 AN451931776825de-000201 | 5...
-
Seite 6: Ölsumpfheizung
W ird kein Heizelement installiert, zum Schutz der Aufnahmebohrung den Blindstopfen (Anschluss J) incl. Dichtring und die Verschlussschraube am Klemmkasten wieder fest einschrauben. Kabelverschraubung Ex e Kabelverschraubung Ex d 100 Nm EX-HG8, Abb. 1 6 | AN451931776825de-000201 © Danfoss | Climate Solutions | 2023.06... - Seite 7 Installation des Heizelements gemäß EN 60079-14 bzw. EN 60079-17! ¾ Eventuellen Ölverlust ergänzen. Elektrische Absicherung gemäß beiliegender Montageanleitung ausführen! Weitere Schritte, wie zum Beispiel Inbetriebnahme, gemäß der Montageanleitung des Verdichters durchführen. © Danfoss | Climate Solutions | 2023.06 AN451931776825de-000201 | 7...
-
Seite 8: Öldifferenzdrucksensor Int250 Ex
Überwurfmutter vom INT250 Einschraubteil (2) trennen. ¾ INT250 Einschraubteil (2) lösen und alten Dichtring (3) entfernen. Dichtfläche sorgfältig reinigen und auf Beschädigungen prüfen. EX-HG8, Abb. 2 55 Nm (KF1 (KF2 Anprechverzögert) Abfallverzögert) 8 | AN451931776825de-000201 © Danfoss | Climate Solutions | 2023.06... - Seite 9 Relais sind bereits auf eine Ansprechverzögerung (Überbrückung Betriebsstart) von 90 sec. bzw. auf eine Abfallverzögerung von 90 sec. voreingestellt. INFO Installation des Öldifferenzdruckschalters gemäß EN 60079-14 bzw. EN 60079-17. Weitere Schritte, wie zum Beispiel Inbetriebnahme, gemäß der Montageanleitung des Verdichters durchführen. © Danfoss | Climate Solutions | 2023.06 AN451931776825de-000201 | 9...
- Seite 10 10 | AN451931776825de-000201 © Danfoss | Climate Solutions | 2023.06...
