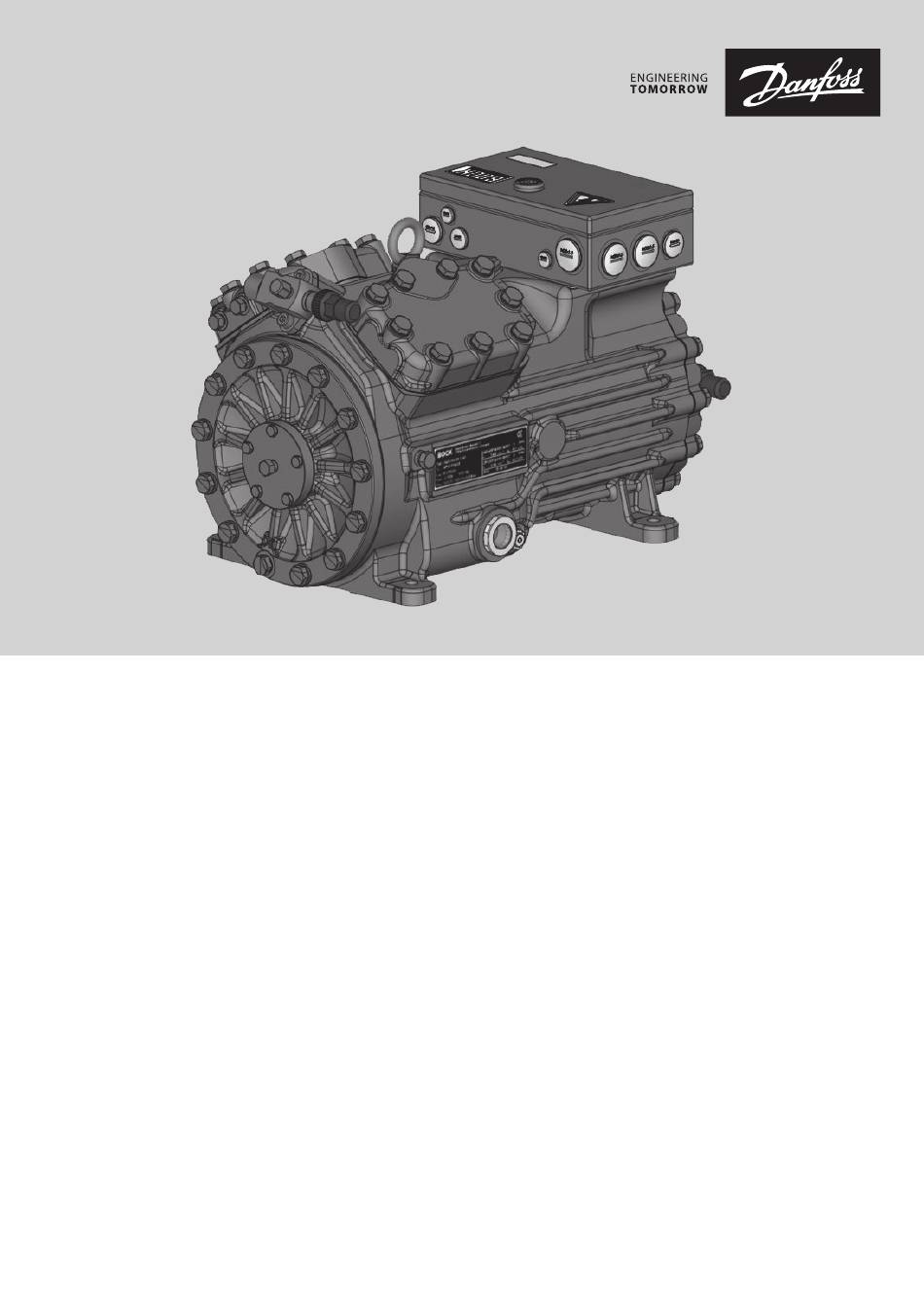

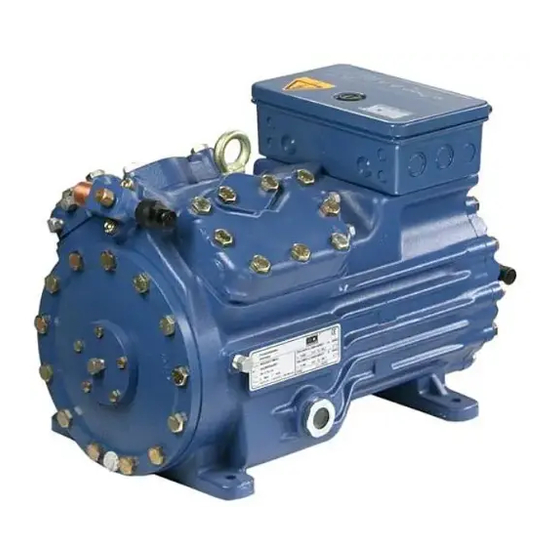

- Seite 1 HGX 34 P BOCK -polig ® Betriebsanleitung Operating guide Guide d’utilisation - voir page 29 Guía de operación - ver pagina 29...
- Seite 3 HGX 34 P BOCK -polig ® Betriebsanleitung HGX34P/255-2 HGX34P/315-2 S HGX34P/255-2 A HGX34P/315-2 S A HGX34P/380-2 HGX34P/315-2 HGX34P/315-2 A K HGX34P/380-2 A HGX34P/315-2 A HGX34P/315-2 S A K HGX34P/380-2 A K Originalanleitung AQ452817532729de-000201...
-
Seite 4: Zu Dieser Anleitung
Verletzungen oder Tod führen. Beachten Sie die Sicherheitshinweise in dieser Anleitung. Diese Anleitung ist zusammen mit der Anlage, in die der Verdichter eingebaut wird, an den Endkun- den weiterzugeben. © Danfoss | Climate Solutions | 2023.06 2 | AQ452817532729de-000201... -
Seite 5: Inhaltsverzeichnis
6.4 Evakuieren 6.5 Kältemittelfüllung 6.6 Inbetriebsetzung 6.7 Vermeiden von Flüssigkeitsschlägen Wartung 7.1 Vorbereitung 7.2 Auszuführende Arbeiten 7.3 Ersatzteilempfehlung/Zubehör 7.4 Schmierstoffe / Öle 7.5 Ausserbetriebnahme Technische Daten Maße und Anschlüsse 10 Einbauerklärung © Danfoss | Climate Solutions | 2023.06 AQ452817532729de-000201 | 3... -
Seite 6: Sicherheit
Sowie Berufe mit vergleichbarer Ausbildung, die dazu befähigen, Anlagen der Kälte- und Klimatechnik zusammenzubauen, zu instal- lieren, zu warten und zu reparieren. Es müssen auszuführende Arbeiten beurteilt und mögliche Gefahren erkannt werden können. © Danfoss | Climate Solutions | 2023.06 4 | AQ452817532729de-000201... -
Seite 7: Sicherheitshinweise
Die Verdichter sind für den Einsatz in Kühlanlagen unter Einhaltung der Einsatzgrenzen bestimmt. Es dürfen nur die in dieser Anleitung angegebenen Kältemittel verwendet werden. Jegliche andere Nutzung des Verdichters ist unzulässig! © Danfoss | Climate Solutions | 2023.06 AQ452817532729de-000201 | 5... -
Seite 8: Produktbeschreibung
• wahlweise in Aluminium Leichtbauweise • Sauggasgekühlter Antriebsmotor Transportöse Ventilplatte Druckab- sperrventil Typschild Ölpumpe Ölschauglas Abb. 1 Klemmenkasten Zylinderdeckel Triebwerksteil Saugab- sperrventil Motorteil Abb. 2 Maße und Anschlüsse finden Sie im Kapitel 9 © Danfoss | Climate Solutions | 2023.06 6 | AQ452817532729de-000201... -
Seite 9: Typschild (Beispiel)
Polzahl Hubraum ³ Zylinderzahl Baugröße Ölfüllung ² Baureihe ¹ ¹ HG - Hermetic Gas-Cooled (sauggasgekühlt) ² X - Esterölfüllung ³ Zusätzliche Angabe bei Pluscom-Verdichtern S - Stärkerer Motor, z.B. Klimaanwendung © Danfoss | Climate Solutions | 2023.06 AQ452817532729de-000201 | 7... -
Seite 10: Einsatzbereiche
Beim Betrieb im Unterdruckbereich besteht die Gefahr von Luft- eintritt auf der Saugseite. Dadurch können chemische Reaktionen, Druckanstieg im Verflüssiger und eine überhöhte Druckgastempe- ratur hervorgerufen werden. Vermeiden Sie unbedingt Lufteintritt! Max. zulässiger Überdruck (LP/HP) : 19/28 bar LP = Niederdruck HP = Hochdruck © Danfoss | Climate Solutions | 2023.06 8 | AQ452817532729de-000201... -
Seite 11: Montage Verdichter
Halten Sie die angegebenen Werte ein. max. 30°, max. 2 Minuten max. 15°, Dauerbetrieb Abb. 10 Zone Änderungs-Nr. Datum Bearb. Gepr. Blatt: Maßstab: Ausgangsteil, bzw. Rohteil: Zeichn.-Nr. Teile-Nr. x.xxxx-xxxxx.x Werkstoff: © Danfoss | Climate Solutions | 2023.06 AQ452817532729de-000201 | 9 Benennung: Lieferantenzeichnung Alternativbezug:... -
Seite 12: Rohranschlüsse
Laufruhe und das Schwingungsverhalten des Systems. Als Faustregel gilt: Den ersten Rohrabschnitt vom Absperrventil ausgehend immer nach unten und parallel zur Antriebswelle verlegen. stabiler möglichst Festpunkt Abb. 12 kurz © Danfoss | Climate Solutions | 2023.06 10 | AQ452817532729de-000201... -
Seite 13: Bedienen Der Absperrventile
—> Service-Anschluss geöffnet / Absperrventil geöffnet. Der nicht absperrbare Anschluss ist für Sicherheitseinrichtungen vorgesehen. Nach betätigen der Spindel generell die Spindelschutzkappe wieder montieren und mit 14-16 Nm anziehen. Diese dient im Betrieb als zweites Dichtelement. © Danfoss | Climate Solutions | 2023.06 AQ452817532729de-000201 | 11... -
Seite 14: Funktionsweise Der Absperrbaren Serviceanschlüsse Druckabsperrventil
Filter empfohlen. Der Filter sollte bei Verschmutzung, abhängig vom Verschmutzungsgrad, erneuert werden (reduzierter Druckabfall). Bei Feuchtigkeit im Kältekreislauf kann es zu Kristall- und Hydratbildung kommen. Aus diesem Grund empfehlen wir einen Filtertrockner und ein Schauglas mit Feuchtigkeitsindikator einzusetzen. © Danfoss | Climate Solutions | 2023.06 12 | AQ452817532729de-000201... -
Seite 15: Elektrischer Anschluss
Betriebsstrom zugrunde (siehe Typschild). Für den Motorschutz eine stromabhängige, zeitverzögerte Überlastschutzeinrichtung für die Überwachung aller drei Phasen verwenden. Die Überlastschutz- einrichtung so einstellen, dass sie beim 1,2-fachen max. Betriebsstrom innerhalb 2 Stunden anspre- chen muss. © Danfoss | Climate Solutions | 2023.06 AQ452817532729de-000201 | 13... -
Seite 16: Anschluss Des Antriebsmotors - Sternschaltung
5.2 Anschluss des Antriebsmotors mit Sternschaltung Bezeichnung auf dem Typschild Stern-Dreieck-Anlauf ist nur bei Spannungsversorgung mit 230 V möglich. Beispiel: L1 L2 400 V Y nur Direktstart L1 L2 96027-11.06-DGbF © Danfoss | Climate Solutions | 2023.06 14 | AQ452817532729de-000201... -
Seite 17: Anschluss Des Antriebsmotors - Part-Winding-Schaltung
L1 L2 ACHTUNG Nichtbeachten führt zu gegenläufigen Drehfeldern und hat Motor- schaden zur Folge. Nach Anlauf des Motors über Teilwicklung 1 muss nach maximal einer Sekunde Verzögerungszeit Teilwicklung 2 dazugeschaltet werden. Nichtbeachten kann die Lebensdauer des Motors beeinträchtigen. © Danfoss | Climate Solutions | 2023.06 AQ452817532729de-000201 | 15... -
Seite 18: Anschlußkasten Verdichter
I> I> I> FC1.1 L3 N PE -EC1 Θ B1 B2 INT69G Anschlußkasten Verdichter Abb. 19 Kaltleiter (PTC-Fühler) Motorwicklung Wärmeschutzthermostat (PTC-Fühler) Schutzeinrichtung Laststromkreis Sicherung Steuerstromkreis Hochdrucksicherheitswächter Sicherheitskette (Hoch-/Niederdrucküberwachung) Freigabeschalter (Thermostat/Pressostat) © Danfoss | Climate Solutions | 2023.06 16 | AQ452817532729de-000201... - Seite 19 L1.1 L2.1 L3.1 L1.2 P> Θ Θ Hauptschalter Schalter Steuerspannung Verdichtermotor Verdichterschütz INT69 G Elektronisches Auslösegerät INT69 G Ölsumpfheizung © Danfoss | Climate Solutions | 2023.06 AQ452817532729de-000201 | 17...
-
Seite 20: Elektronisches Auslösegerät Int69 G
B1 B2 Das Auslösegerät INT69 G und die PTC-Fühler werden sonst N 43 43 11 X2 1 zerstört. Θ Θ Θ Steuerstrom- Steuerstrom- kreis kreis Θ Abb. 20 Klemmkasten © Danfoss | Climate Solutions | 2023.06 18 | AQ452817532729de-000201... -
Seite 21: Externer Anschluss Int69 G
Bearb. bauknecht Gepr. 08.05.2020 Datum 04.12.2009 HG22e/34e HC erung Datum Name Norm Urspr. Ers. f. Ers. d. Bearb. bauknecht Gepr. 08.05.2020 erung Datum Name Norm Urspr. Ers. f. Ers. d. © Danfoss | Climate Solutions | 2023.06 AQ452817532729de-000201 | 19... -
Seite 22: Inbetriebnahme
Evakuieren Sie mit der Vakuumpumpe auf der Saug- und der Hochdruckseite. Am Ende des Evakuiervorgangs soll das Vakuum < 1,5 mbar bei abgeschalteter Pumpe betragen. Wiederholen Sie diesen Vorgang gegebenenfalls mehrmals. © Danfoss | Climate Solutions | 2023.06 20 | AQ452817532729de-000201... -
Seite 23: Kältemittelfüllung
Besonders bei kritischen Anlagen (z.B. mehrere Verdampferstellen) sind Maßnahmen wie der Einsatz von Flüssigkeitsfallen, Magnetventil in der Flüssigkeitsleitung u.a. empfehlenswert. Die Verlagerung von Kältemittel in den Verdichter bei Anlagenstillstand unbedingt vermeiden. © Danfoss | Climate Solutions | 2023.06 AQ452817532729de-000201 | 21... -
Seite 24: Wartung
Jährliche Kontrollen: Ölstand, Dichtheit, Laufgeräusche, Drücke, Temperaturen, Funktion der Zusatzeinrichtungen wie Ölsumpfheizung, Druckschalter. 7.3 Ersatzteilempfehlung/Zubehör Verfügbare Ersatzteile und passendes Zubehör finden Sie in unserem Verdichterauswahlprogramm unter vap.bock.de sowie auf bockshop.bock.de. Verwenden Sie nur Original Bock Ersatzteile! © Danfoss | Climate Solutions | 2023.06 22 | AQ452817532729de-000201... -
Seite 25: Schmierstoffe / Öle
Umgebung abgelassen werden) und entsorgen es vorschriftsmäßig. Wenn der Verdichter drucklos ist, lösen Sie die Befestigungsschrauben der Absperrventile. Entfernen Sie den Verdichter mit einem geeigneten Hebezeug. Entsorgen Sie das enthaltene Öl vorschriftsmäßig, beachten Sie dabei die gültigen nationalen Vorschriften. © Danfoss | Climate Solutions | 2023.06 AQ452817532729de-000201 | 23... -
Seite 26: Technische Daten
8 | Technische Daten Ölfüllung Gewicht 380-420 V Y - 3 - 50 Hz Zylinderzahl © Danfoss | Climate Solutions | 2023.06 24 | AQ452817532729de-000201... - Seite 27 8 | Technische Daten Ölfüllung Gewicht 380-420 V Y - 3 - 50 Hz 440-480 V Y - 3 - 60 Hz Zylinderzahl © Danfoss | Climate Solutions | 2023.06 AQ452817532729de-000201 | 25...
-
Seite 28: Maße Und Anschlüsse
Zust. / Rev. Änd.-Nr. / Mod-No. Datum / Date Bearb. / Edited Geprüft / Appr. Maß Dimension Passung / Clearance of the grant of a patent, utility model or design. © Danfoss | Climate Solutions | 2023.06 26 | AQ452817532729de-000201... -
Seite 29: Anschluss Ölspiegelregulator
4 “ NPTF Anschluss Ölsumpfheizung 8 “ NPTF 1 1 / 8 “- 18 UNEF Schauglas Anschluss Wärmeschutzthermostat 8 “ NPTF 1 1 / 8 “- 18 UNEF Anschluss Ölspiegelregulator © Danfoss | Climate Solutions | 2023.06 AQ452817532729de-000201 | 27... -
Seite 30: Einbauerklärung
Bock GmbH Bevollmächtigte Person für die Zusammenstellung Alexander Layh und Übergabe von technischen Unterlagen: Benzstraße 7 72636 Frickenhausen, Deutschland Frickenhausen, 04. Januar 2021 i. A. Alexander Layh, Global Head of R&D © Danfoss | Climate Solutions | 2023.06 28 | AQ452817532729de-000201... - Seite 31 © Danfoss | Climate Solutions | 2023.06 AQ452817532729de-000201 | 29...
