Öldifferenzdruckschalter
Ausbau / Einbau
Vor Beginn jeglicher Arbeiten am
Verdichter Sicherheitshinweise auf
Seite 3-5 beachten!
Die "besonderen Bedingungen" der
EG-Baumusterprüfbescheinigungen
sind zu beachten!
(siehe beigelegte Montageanleitung)
Verdichtertyp
EX-HG4, 5, 6
Pos.
Bezeichnung
INT250 Schaltteil EX
1
DeltaP / INT250 Einschraubteil
2
Dichtring 26x20x1,5
3
Montageanleitung
= Lieferumfang Bausatz
Öldifferenzdruckschalter
mit Steuerrelais
Vor Beginn jeglicher Arbeiten am
Verdichter Sicherheitshinweise auf
Seite 3-5 beachten!
Die "besonderen Bedingungen" der
EG-Baumusterprüfbescheinigungen
sind zu beachten!
(siehe beigelegte Montageanleitung)
Verdichtertyp
EX-HG4, 5, 6
Pos.
Bezeichnung
INT250 Schaltteil EX
1
DeltaP / INT250 Einschraubteil
2
Dichtring 26x20x1,5
3
Schaltverstärker
4
Multifunktionsrelais 2x
5
Montageanleitung
= Lieferumfang Bausatz

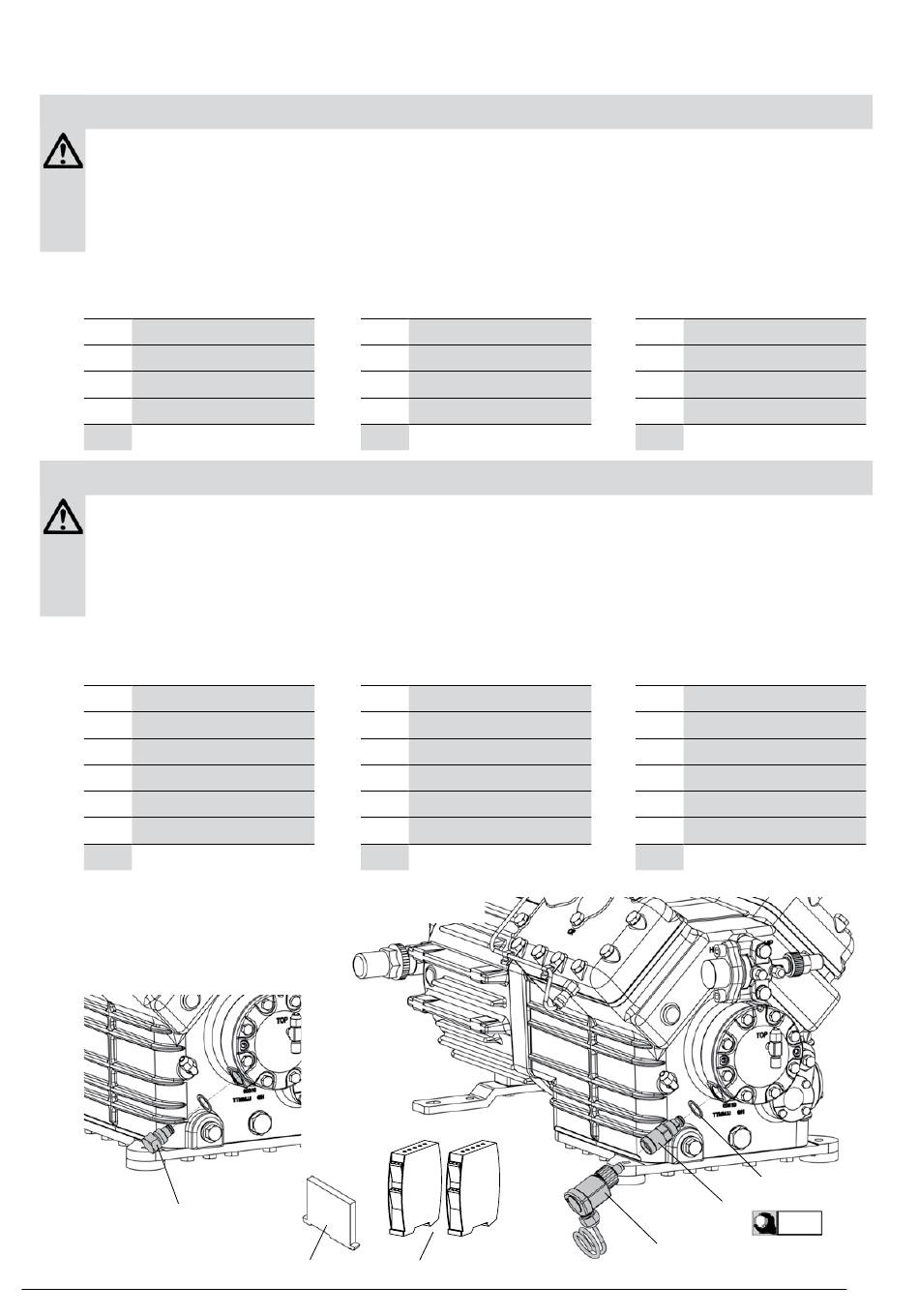

EX-HG5-6, Abb. r (symbolisch) / Fig. r (schematic) / Fig. r (symbolique)
P
34 | AN45062178049701-000201
Oil pressure differential sensor
Removal / Installation
Before performing any work on the
compressor, observe the safety in-
structions on page 3-5!
The ˝special conditions˝ of the EC type
examination certifications must be ob-
served! (See accompanying assembly
instruction)
Bausatz*
Compressor type
097B80553
EX-HG4, 5, 6
Item.
Designation
INT250 circuit part EX
1
DeltaP / INT250 screw-in part
2
Seal ring 26x20x1,5
3
Assembly instruction
= Included in kit
Oil pressure differential sensor
with control relay
Before performing any work on the
compressor, observe the safety in-
structions on page 3-5!
The ˝special conditions˝ of the EC type
examination certifications must be ob-
served! (See accompanying assembly
instruction)
Bausatz*
Compressor type
097B80516
EX-HG4, 5, 6
Item.
Designation
INT250 circuit part EX
1
DeltaP / INT250 screw-in part
2
Seal ring 26x20x1,5
3
Switching Repeater
4
Multifunctional relay 2x
5
Assembly instruction
= Included in kit
4
5
Pressostat différentiel d'huile
démontage / montage
Avant toute opération sur le compres-
seur, consulter les consignes de sécu-
rité en page 3-5.
Les « conditions particulières » des
attestations d'examen CE de type
doivent être respectées !
(voir les instructions de montage du
compresseur jointes)
Kit*
Type de compresseur
097B80553
EX-HG4, 5, 6
N˚
Désignation
1
INT250 Bloc électronique EX
DeltaP / Bloc à visser INT250
2
Joint d'étanchéité 26x20x1,5
3
Instructions de montage
= Inclus dans le kit
Pressostat différentiel d'huile
avec relais de contrôle
Avant toute opération sur le compres-
seur, consulter les consignes de sécu-
rité en page 3-5.
Les « conditions particulières » des
attestations d'examen CE de type
doivent être respectées !
(voir les instructions de montage du
compresseur jointes)
Kit*
Type de compresseur
097B80516
EX-HG4, 5, 6
N˚
Désignation
INT250 Bloc électronique EX
1
DeltaP / Bloc à visser INT250
2
Joint d'étanchéité 26x20x1,5
3
Répéteur de commutation
4
Relais multifonction 2x
5
Instructions de montage
= Inclus dans le kit
Montageanleitung für explosionsgeschützte Verdichter EX-HG12+22+34P
Installation instructions explosion-proof compressor EX-HG12+22+34P
Instructions de montage des compresseurs protégés contre les risques d'explosion EX-HG12
1
© Danfoss | Climate Solutions | 2023.07
Kit*
097B80553
Kit*
097B80516
3
2
55 Nm
