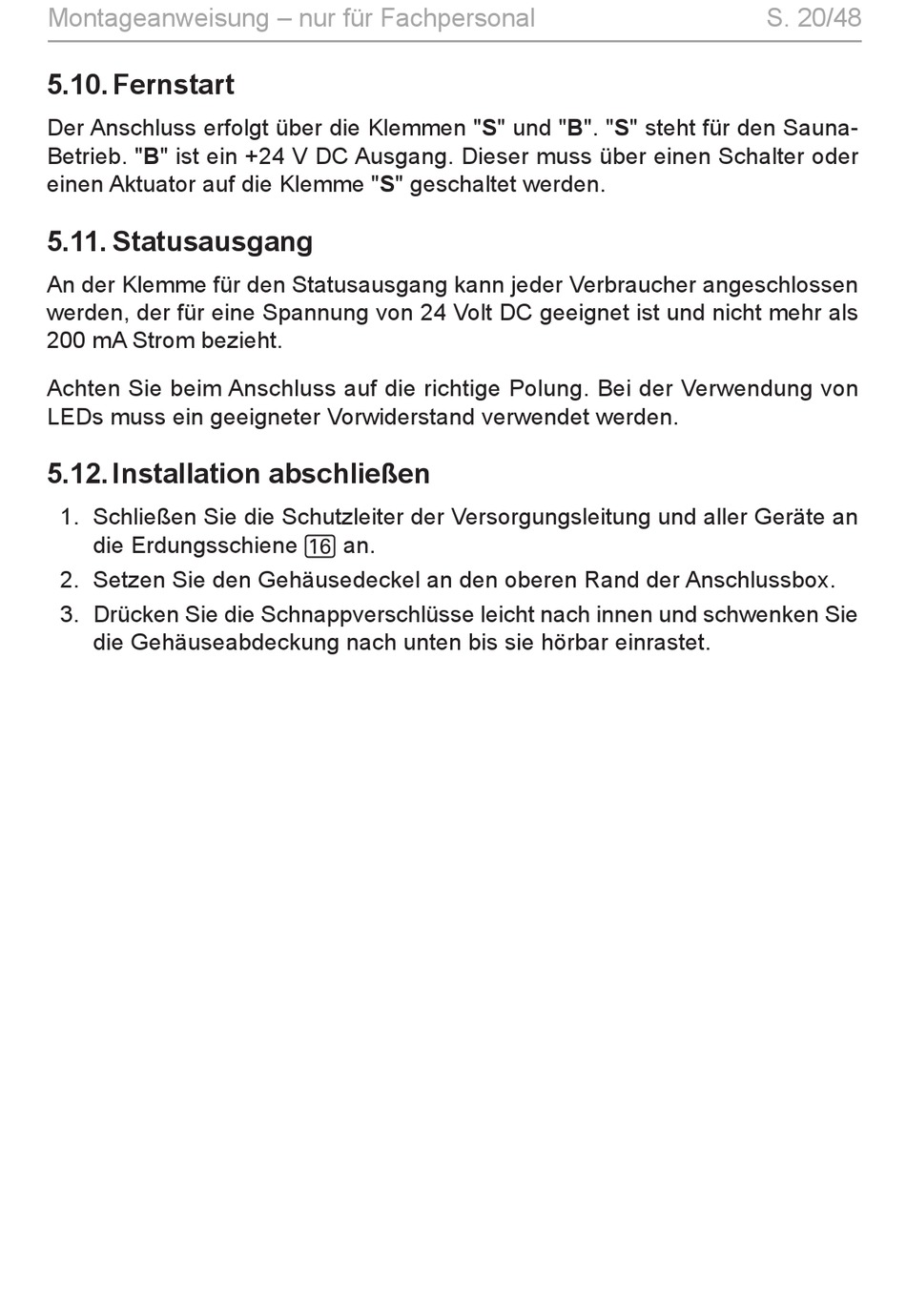

Fernstart; Statusausgang; Installation Abschließen - Sentiotec PRO C Bedienungsanleitung

Montageanweisung – nur für Fachpersonal

5.10. Fernstart

Der Anschluss erfolgt über die Klemmen "S" und "B". "S" steht für den Sauna-
Betrieb. "B" ist ein +24 V DC Ausgang. Dieser muss über einen Schalter oder
einen Aktuator auf die Klemme "S" geschaltet werden.

5.11. Statusausgang

An der Klemme für den Statusausgang kann jeder Verbraucher angeschlossen
werden, der für eine Spannung von 24 Volt DC geeignet ist und nicht mehr als
200 mA Strom bezieht.
Achten Sie beim Anschluss auf die richtige Polung. Bei der Verwendung von
LEDs muss ein geeigneter Vorwiderstand verwendet werden.
5.12. Installation abschließen
1. Schließen Sie die Schutzleiter der Versorgungsleitung und aller Geräte an
die Erdungsschiene g an.
2. Setzen Sie den Gehäusedeckel an den oberen Rand der Anschlussbox.
3. Drücken Sie die Schnappverschlüsse leicht nach innen und schwenken Sie
die Gehäuseabdeckung nach unten bis sie hörbar einrastet.
S. 20/48
