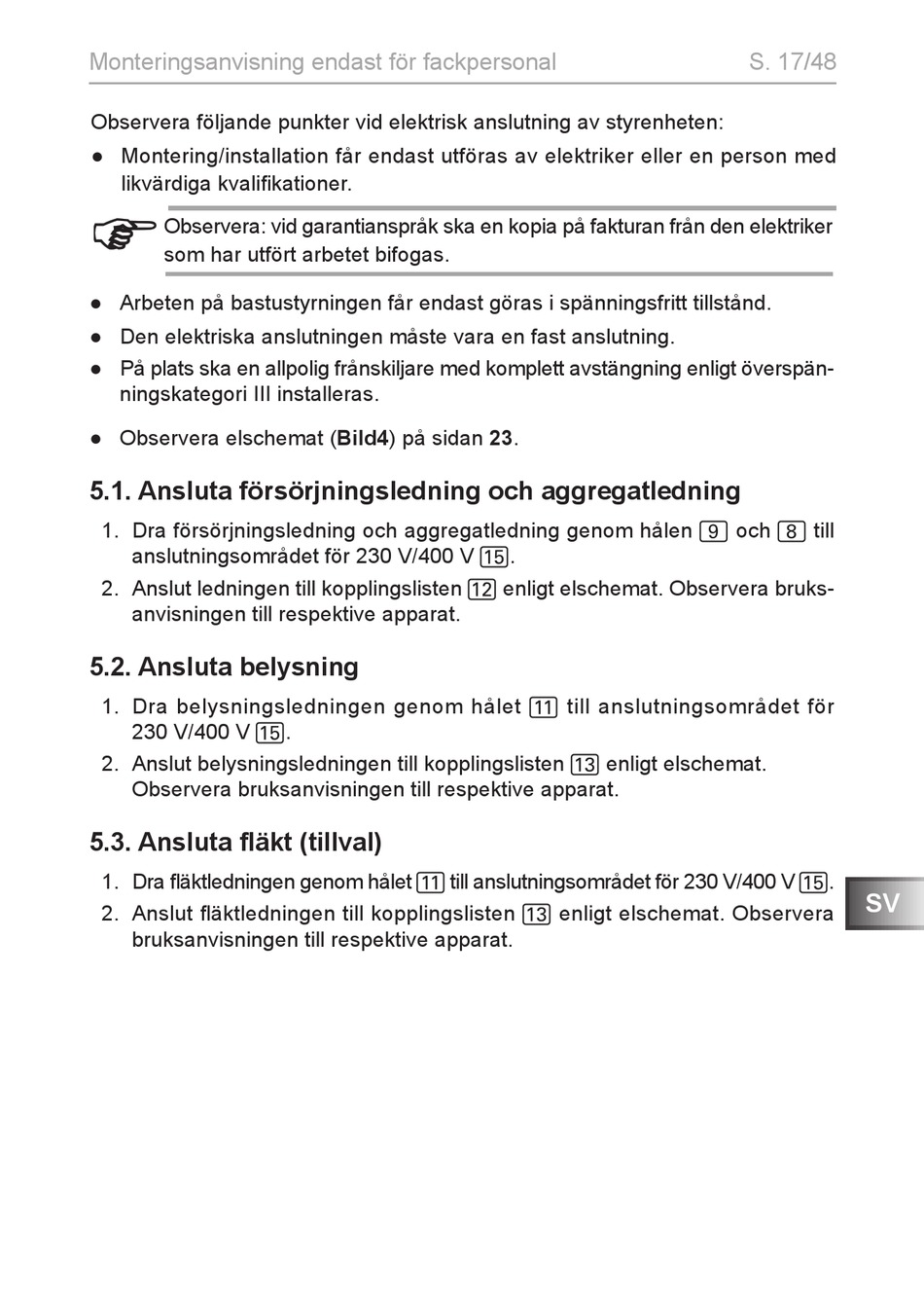

Monteringsanvisning endast för fackpersonal
Observera följande punkter vid elektrisk anslutning av styrenheten:
● Montering/installation får endast utföras av elektriker eller en person med
likvärdiga kvalifikationer.
Observera: vid garantianspråk ska en kopia på fakturan från den elektriker
som har utfört arbetet bifogas.
● Arbeten på bastustyrningen får endast göras i spänningsfritt tillstånd.
● Den elektriska anslutningen måste vara en fast anslutning.
● På plats ska en allpolig frånskiljare med komplett avstängning enligt överspän-
ningskategori III installeras.
● Observera elschemat (Bild4) på sidan 23.
5.1. Ansluta försörjningsledning och aggregatledning
1. Dra försörjningsledning och aggregatledning genom hålen 9 och 8 till
anslutningsområdet för 230 V/400 V f.
2. Anslut ledningen till kopplingslisten c enligt elschemat. Observera bruks-
anvisningen till respektive apparat.

5.2. Ansluta belysning

1. Dra belysningsledningen genom hålet b till anslutningsområdet för
230 V/400 V f.
2. Anslut belysningsledningen till kopplingslisten d enligt elschemat.
Observera bruksanvisningen till respektive apparat.
5.3. Ansluta fläkt (tillval)
1. Dra fläktledningen genom hålet b till anslutningsområdet för 230 V/400 V f.
2. Anslut fläktledningen till kopplingslisten d enligt elschemat. Observera
bruksanvisningen till respektive apparat.
S. 17/48
SV
