Asennusohjeet henkilöstö

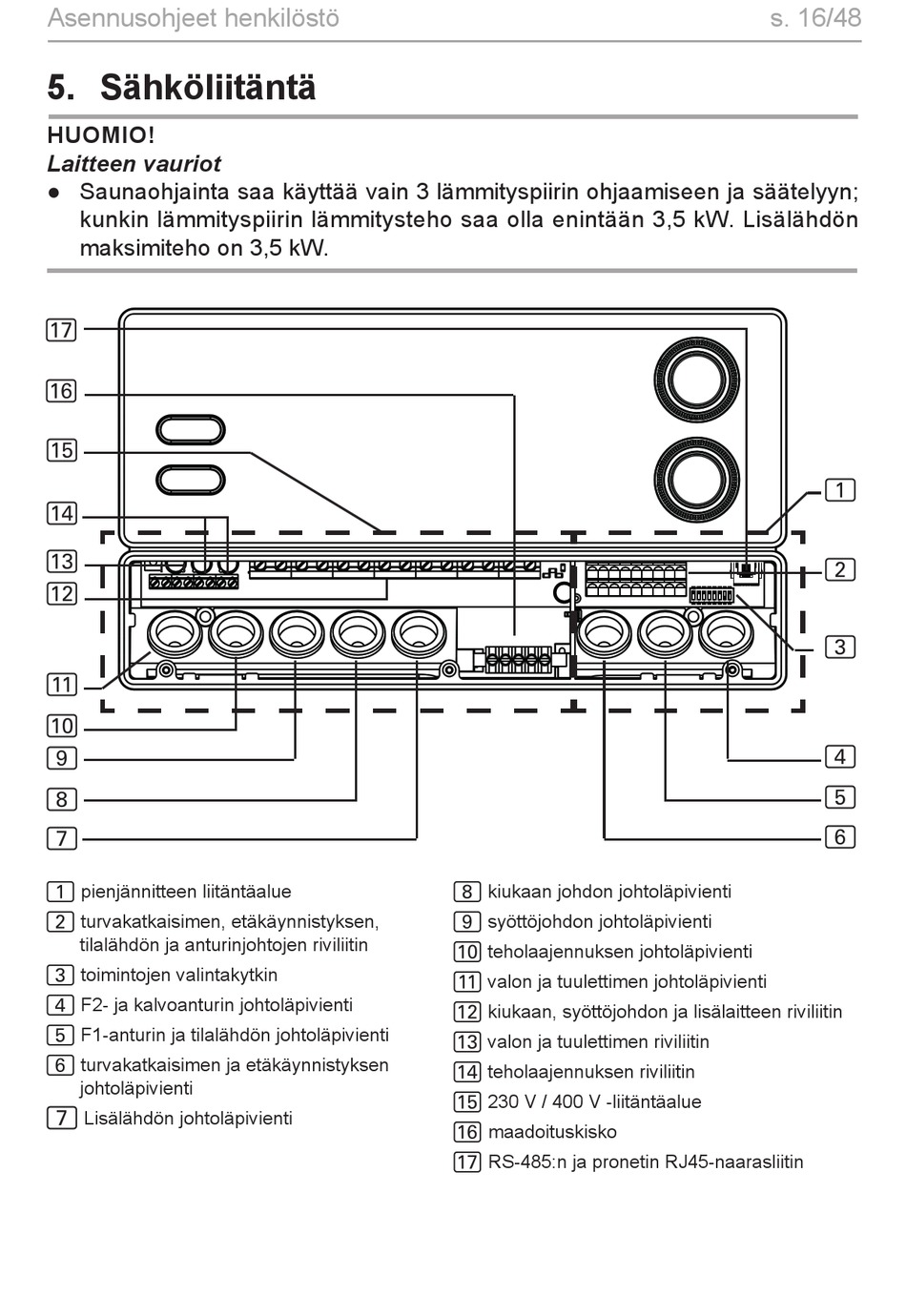

5. Sähköliitäntä
HUOMIO!
Laitteen vauriot
● Saunaohjainta saa käyttää vain 3 lämmityspiirin ohjaamiseen ja säätelyyn;
kunkin lämmityspiirin lämmitysteho saa olla enintään 3,5 kW. Lisälähdön
maksimiteho on 3,5 kW.
h
g
f
e
d
c
b
a
9
8
7
pienjännitteen liitäntäalue
1
turvakatkaisimen, etäkäynnistyksen,
2
tilalähdön ja anturinjohtojen riviliitin
toimintojen valintakytkin
3
F2- ja kalvoanturin johtoläpivienti
4
F1-anturin ja tilalähdön johtoläpivienti
5
turvakatkaisimen ja etäkäynnistyksen
6
johtoläpivienti
Lisälähdön johtoläpivienti
7
kiukaan johdon johtoläpivienti
8
syöttöjohdon johtoläpivienti
9
teholaajennuksen johtoläpivienti
a
valon ja tuulettimen johtoläpivienti
b
kiukaan, syöttöjohdon ja lisälaitteen riviliitin
c
valon ja tuulettimen riviliitin
d
teholaajennuksen riviliitin
e
230 V / 400 V -liitäntäalue
f
maadoituskisko
g
RS-485:n ja pronetin RJ45-naarasliitin
h
s. 16/48
1
2
3
4
5
6
